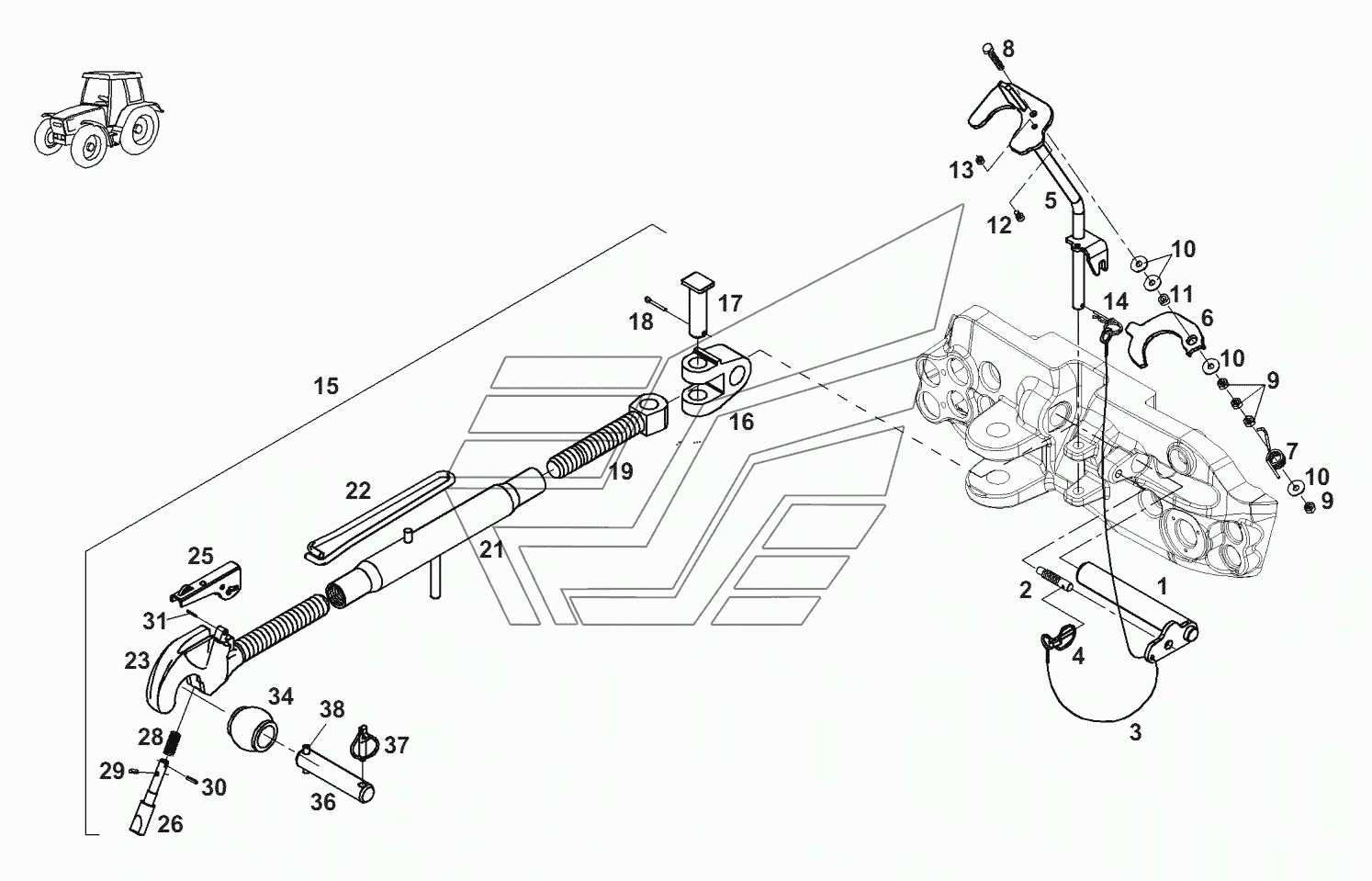

Передний подъемник-тяга верхняя Fendt-936 часть2. Каталог 2012г.

Передний подъемник-рычаг нижний Fendt-936 часть2 Передний подъемник-клапан Fendt-936 часть2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

палец

Заводской номер: Н931.920.050.020 Количество на модель: 1
Н931.920.050.020
1
2

Номер детали на чертеже:

2

палец

Заводской номер: 716.921.050.010 Количество на модель: 1
716.921.050.010
1
3

Номер детали на чертеже:

3

трос

Заводской номер: Н716.921.050.030 Количество на модель: 1
Н716.921.050.030
1
4

Номер детали на чертеже:

4

штекер откидной

Заводской номер: G015.870.030.010 Количество на модель: 1
G015.870.030.010
1
5

Номер детали на чертеже:

5

кронштейн

Заводской номер: Н931.920.050.011 Количество на модель: 1
Н931.920.050.011
1
6

Номер детали на чертеже:

6

фиксатор

Заводской номер: 931.920.050.180 Количество на модель: 1
931.920.050.180
1
7

Номер детали на чертеже:

7

пружина

Заводской номер: 238.860.030.560 Количество на модель: 1
238.860.030.560
1
8

Номер детали на чертеже:

8

винт шестигранный

Заводской номер: Х487.528.541.000 Количество на модель: 1
Х487.528.541.000
1
9

Номер детали на чертеже:

9

гайка

Заводской номер: Х428.202.439.000 Количество на модель: 4
Х428.202.439.000
4
10

Номер детали на чертеже:

10

шайба

Заводской номер: Х454.306.308.000 Количество на модель: 4
Х454.306.308.000
4
11

Номер детали на чертеже:

11

втулка

Заводской номер: 199.870.031.030 Количество на модель: 1
199.870.031.030
1
12

Номер детали на чертеже:

12

болт цилиндрический

Заводской номер: Х485.004.805.000 Количество на модель: 1
Х485.004.805.000
1
13

Номер детали на чертеже:

13

гайка

Заводской номер: Х428.202.239.000 Количество на модель: 1
Х428.202.239.000
1
14

Номер детали на чертеже:

14

штекер упругий

Заводской номер: Х537.802.401.000 Количество на модель: 1
Х537.802.401.000
1
15

Номер детали на чертеже:

15

тяга навесного механизма

Заводской номер: G930.920.050.010 Количество на модель: 1
G930.920.050.010
1
16

Номер детали на чертеже:

16

головка вилки

Заводской номер: F716.870.050.010 Количество на модель: 1
F716.870.050.010
1
17

Номер детали на чертеже:

17

кольцо пальца вилки

Заводской номер: F716.870.050.020 Количество на модель: 1
F716.870.050.020
1
18

Номер детали на чертеже:

18

шплинт

Заводской номер: Х531.915.902.000 Количество на модель: 1
Х531.915.902.000
1
19

Номер детали на чертеже:

19

шпиндель шарнирный

Заводской номер: F716.870.050.030 Количество на модель: 1
F716.870.050.030
1
21

Номер детали на чертеже:

21

деталь поворотная

Заводской номер: F395.870.050.030 Количество на модель: 1
F395.870.050.030
1
22

Номер детали на чертеже:

22

стремянка

Заводской номер: F716.870.050.050 Количество на модель: 1
F716.870.050.050
1
23

Номер детали на чертеже:

23

крюк

Заводской номер: G199.870.050.101 Количество на модель: 1
G199.870.050.101
1
25

Номер детали на чертеже:

25

рычаг

Заводской номер: F199.870.050.010 Количество на модель: 1
F199.870.050.010
1
26

Номер детали на чертеже:

26

фиксатор

Заводской номер: F199.870.050.040 Количество на модель: 1
F199.870.050.040
1
28

Номер детали на чертеже:

28

пружина

Заводской номер: F199.870.050.030 Количество на модель: 1
F199.870.050.030
1
29

Номер детали на чертеже:

29

SP-стержень

Заводской номер: Х500.624.546.000 Количество на модель: 1
Х500.624.546.000
1
30

Номер детали на чертеже:

30

SP-стержень

Заводской номер: Х500.624.746.000 Количество на модель: 1
Х500.624.746.000
1
31

Номер детали на чертеже:

31

SP-стержень

Заводской номер: Х500.621.446.000 Количество на модель: 1
Х500.621.446.000
1
34

Номер детали на чертеже:

34

гильза шаровая

Заводской номер: 0.066.288.100.000 Количество на модель: 1
0.066.288.100.000
1
36

Номер детали на чертеже:

36

палец

Заводской номер: 198.870.050.010 Количество на модель: 1
198.870.050.010
1
37

Номер детали на чертеже:

37

штекер откидной

Заводской номер: Х537.607.600.000 Количество на модель: 1
Х537.607.600.000
1
38

Номер детали на чертеже:

38

SP-стержень

Заводской номер: Х500.628.846.000 Количество на модель: 1
Х500.628.846.000
1
