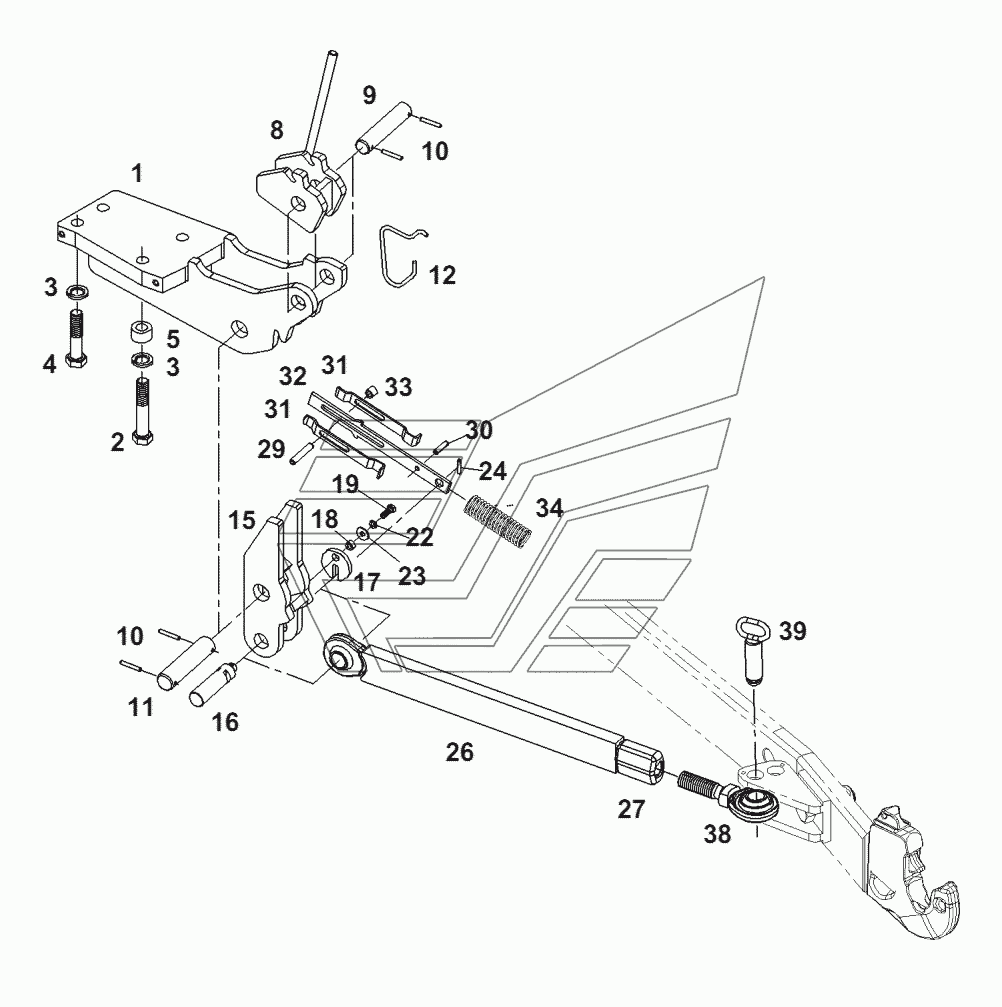

Трехточечная подвеска-опора Fendt-936 часть2. Каталог 2012г.

Трехточечная подвеска-раскос подъема Fendt-936 часть2 Трехточечная подвеска-опора Fendt-936 часть2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

подшипник

Заводской номер: Н931.870.040.010 Количество на модель: 1
Н931.870.040.010
1
1

Номер детали на чертеже:

1

подшипник

Заводской номер: Н931.870.040.020 Количество на модель: 1
Н931.870.040.020
1
2

Номер детали на чертеже:

2

винт шестигранный

Заводской номер: Х486.556.001.000 Количество на модель: 4
Х486.556.001.000
4
3

Номер детали на чертеже:

3

кольцо пружинное

Заводской номер: Х520.807.801.000 Количество на модель: 8
Х520.807.801.000
8
4

Номер детали на чертеже:

4

винт шестигранный

Заводской номер: Х486.555.700.000 Количество на модель: 4
Х486.555.700.000
4
5

Номер детали на чертеже:

5

втулка

Заводской номер: 926.870.040.010 Количество на модель: 4
926.870.040.010
4
8

Номер детали на чертеже:

8

фиксатор

Заводской номер: Н931.870.040.060 Количество на модель: 1
Н931.870.040.060
1
8

Номер детали на чертеже:

8

фиксатор

Заводской номер: Н931.870.040.050 Количество на модель: 1
Н931.870.040.050
1
9

Номер детали на чертеже:

9

палец

Заводской номер: 926.870.041.010 Количество на модель: 2
926.870.041.010
2
10

Номер детали на чертеже:

10

SP-стержень

Заводской номер: Х500.625.346.000 Количество на модель: 8
Х500.625.346.000
8
11

Номер детали на чертеже:

11

палец

Заводской номер: 816.870.040.020 Количество на модель: 2
816.870.040.020
2
12

Номер детали на чертеже:

12

пружина

Заводской номер: 816.870.040.050 Количество на модель: 2
816.870.040.050
2
15

Номер детали на чертеже:

15

заслонка

Заводской номер: Н931.870.040.030 Количество на модель: 1
Н931.870.040.030
1
15

Номер детали на чертеже:

15

заслонка

Заводской номер: Н931.870.040.040 Количество на модель: 1
Н931.870.040.040
1
16

Номер детали на чертеже:

16

палец

Заводской номер: 931.870.040.010 Количество на модель: 2
931.870.040.010
2
17

Номер детали на чертеже:

17

шайба стопорная

Заводской номер: 718.870.030.070 Количество на модель: 2
718.870.030.070
2
18

Номер детали на чертеже:

18

втулка

Заводской номер: 718.870.030.060 Количество на модель: 2
718.870.030.060
2
19

Номер детали на чертеже:

19

винт шестигранный

Заводской номер: Х487.527.905.000 Количество на модель: 2
Х487.527.905.000
2
22

Номер детали на чертеже:

22

кольцо пружинное

Заводской номер: Х520.803.901.000 Количество на модель: 2
Х520.803.901.000
2
23

Номер детали на чертеже:

23

шайба

Заводской номер: Х454.306.308.000 Количество на модель: 2
Х454.306.308.000
2
24

Номер детали на чертеже:

24

SP-стержень

Заводской номер: Х500.624.946.000 Количество на модель: 2
Х500.624.946.000
2
26

Номер детали на чертеже:

26

штанга

Заводской номер: Н930.870.040.030 Количество на модель: 2
Н930.870.040.030
2
27

Номер детали на чертеже:

27

гайка

Заводской номер: 716.870.040.110 Количество на модель: 2
716.870.040.110
2
29

Номер детали на чертеже:

29

SP-стержень

Заводской номер: Х500.633.046.000 Количество на модель: 2
Х500.633.046.000
2
30

Номер детали на чертеже:

30

SP-стержень

Заводской номер: Х500.628.846.000 Количество на модель: 2
Х500.628.846.000
2
31

Номер детали на чертеже:

31

планка направляющая

Заводской номер: 198.870.061.411 Количество на модель: 4
198.870.061.411
4
32

Номер детали на чертеже:

32

рейка

Заводской номер: 716.870.040.130 Количество на модель: 2
716.870.040.130
2
33

Номер детали на чертеже:

33

распорная трубка

Заводской номер: 117.961.700.240 Количество на модель: 2
117.961.700.240
2
34

Номер детали на чертеже:

34

пружина

Заводской номер: Х699.320.501.000 Количество на модель: 2
Х699.320.501.000
2
38

Номер детали на чертеже:

38

шпиндель шарнирный

Заводской номер: Н930.870.040.040 Количество на модель: 2
Н930.870.040.040
2
39

Номер детали на чертеже:

39

палец

Заводской номер: Н930.870.040.070 Количество на модель: 2
Н930.870.040.070
2
