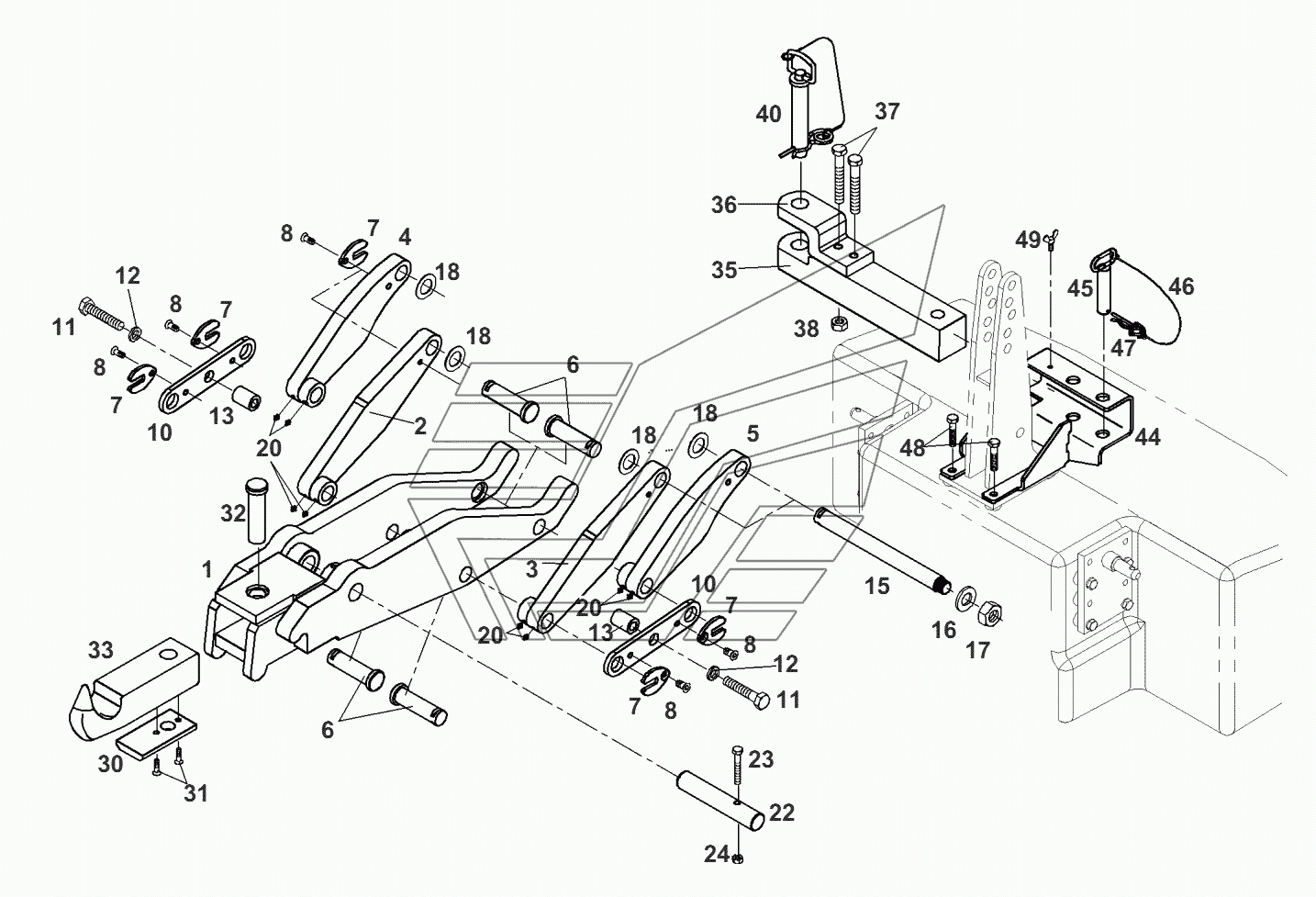

Кузов-подвеска нижняя Fendt-936 часть2. Каталог 2012г.

Кузов-подвеска нижняя Fendt-936 часть2 Кузов-подвеска нижняя Fendt-936 часть2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

рама

Заводской номер: F931.502.160.020 Количество на модель: 1
F931.502.160.020
1
2

Номер детали на чертеже:

2

рычаг подъемный

Заводской номер: F930.500.160.400 Количество на модель: 1
F930.500.160.400
1
3

Номер детали на чертеже:

3

рычаг подъемный

Заводской номер: F930.500.160.070 Количество на модель: 1
F930.500.160.070
1
4

Номер детали на чертеже:

4

рычаг подъемный

Заводской номер: F930.500.160.040 Количество на модель: 1
F930.500.160.040
1
5

Номер детали на чертеже:

5

рычаг подъемный

Заводской номер: F930.500.160.380 Количество на модель: 1
F930.500.160.380
1
6

Номер детали на чертеже:

6

палец

Заводской номер: F931.502.160.060 Количество на модель: 4
F931.502.160.060
4
7

Номер детали на чертеже:

7

кронштейн

Заводской номер: F931.502.160.030 Количество на модель: 6
F931.502.160.030
6
8

Номер детали на чертеже:

8

шуруп

Заводской номер: F716.501.160.230 Количество на модель: 6
F716.501.160.230
6
10

Номер детали на чертеже:

10

элемент упорный

Заводской номер: F931.502.160.050 Количество на модель: 2
F931.502.160.050
2
11

Номер детали на чертеже:

11

винт шестигранный

Заводской номер: F931.502.160.120 Количество на модель: 2
F931.502.160.120
2
12

Номер детали на чертеже:

12

шайба

Заводской номер: F931.502.160.130 Количество на модель: 2
F931.502.160.130
2
13

Номер детали на чертеже:

13

втулка

Заводской номер: F931.502.160.170 Количество на модель: 2
F931.502.160.170
2
15

Номер детали на чертеже:

15

вал

Заводской номер: F931.502.160.110 Количество на модель: 2
F931.502.160.110
2
16

Номер детали на чертеже:

16

шайба

Заводской номер: Х450.012.676.000 Количество на модель: 2
Х450.012.676.000
2
17

Номер детали на чертеже:

17

гайка

Заводской номер: F930.500.160.360 Количество на модель: 2
F930.500.160.360
2
18

Номер детали на чертеже:

18

шайба

Заводской номер: F930.500.160.150 Количество на модель: 4
F930.500.160.150
4
20

Номер детали на чертеже:

20

нипель для смазки

Заводской номер: Х662.516.002.000 Количество на модель: 17
Х662.516.002.000
17
22

Номер детали на чертеже:

22

палец

Заводской номер: F931.502.160.090 Количество на модель: 1
F931.502.160.090
1
23

Номер детали на чертеже:

23

винт шестигранный

Заводской номер: Х487.532.541.000 Количество на модель: 2
Х487.532.541.000
2
24

Номер детали на чертеже:

24

гайка

Заводской номер: Х428.202.839.000 Количество на модель: 2
Х428.202.839.000
2
30

Номер детали на чертеже:

30

вставка

Заводской номер: F931.502.160.210 Количество на модель: 1
F931.502.160.210
1
31

Номер детали на чертеже:

31

винт

Заводской номер: F931.502.160.220 Количество на модель: 2
F931.502.160.220
2
32

Номер детали на чертеже:

32

палец

Заводской номер: F931.502.160.080 Количество на модель: 1
F931.502.160.080
1
33

Номер детали на чертеже:

33

крюк тяговый

Заводской номер: F931.502.160.070 Количество на модель: 1
F931.502.160.070
1
35

Номер детали на чертеже:

35

штанга

Заводской номер: F931.502.160.180 Количество на модель: 1
F931.502.160.180
1
36

Номер детали на чертеже:

36

опора

Заводской номер: F931.502.160.190 Количество на модель: 1
F931.502.160.190
1
37

Номер детали на чертеже:

37

винт шестигранный

Заводской номер: F931.502.160.200 Количество на модель: 2
F931.502.160.200
2
38

Номер детали на чертеже:

38

гайка

Заводской номер: Х428.804.404.000 Количество на модель: 2
Х428.804.404.000
2
40

Номер детали на чертеже:

40

палец

Заводской номер: F931.502.160.240 Количество на модель: 1
F931.502.160.240
1
44

Номер детали на чертеже:

44

кронштейн

Заводской номер: 931.502.160.050 Количество на модель: 1
931.502.160.050
1
45

Номер детали на чертеже:

45

палец вставной

Заводской номер: Н178.300.904.100 Количество на модель: 1
Н178.300.904.100
1
46

Номер детали на чертеже:

46

трос

Заводской номер: Н716.921.050.030 Количество на модель: 1
Н716.921.050.030
1
47

Номер детали на чертеже:

47

штекер упругий

Заводской номер: 112.851.010.080 Количество на модель: 1
112.851.010.080
1
48

Номер детали на чертеже:

48

винт шестигранный

Заводской номер: Х487.546.141.000 Количество на модель: 4
Х487.546.141.000
4
49

Номер детали на чертеже:

49

болт барашковый

Заводской номер: Х472.027.701.000 Количество на модель: 1
Х472.027.701.000
1
