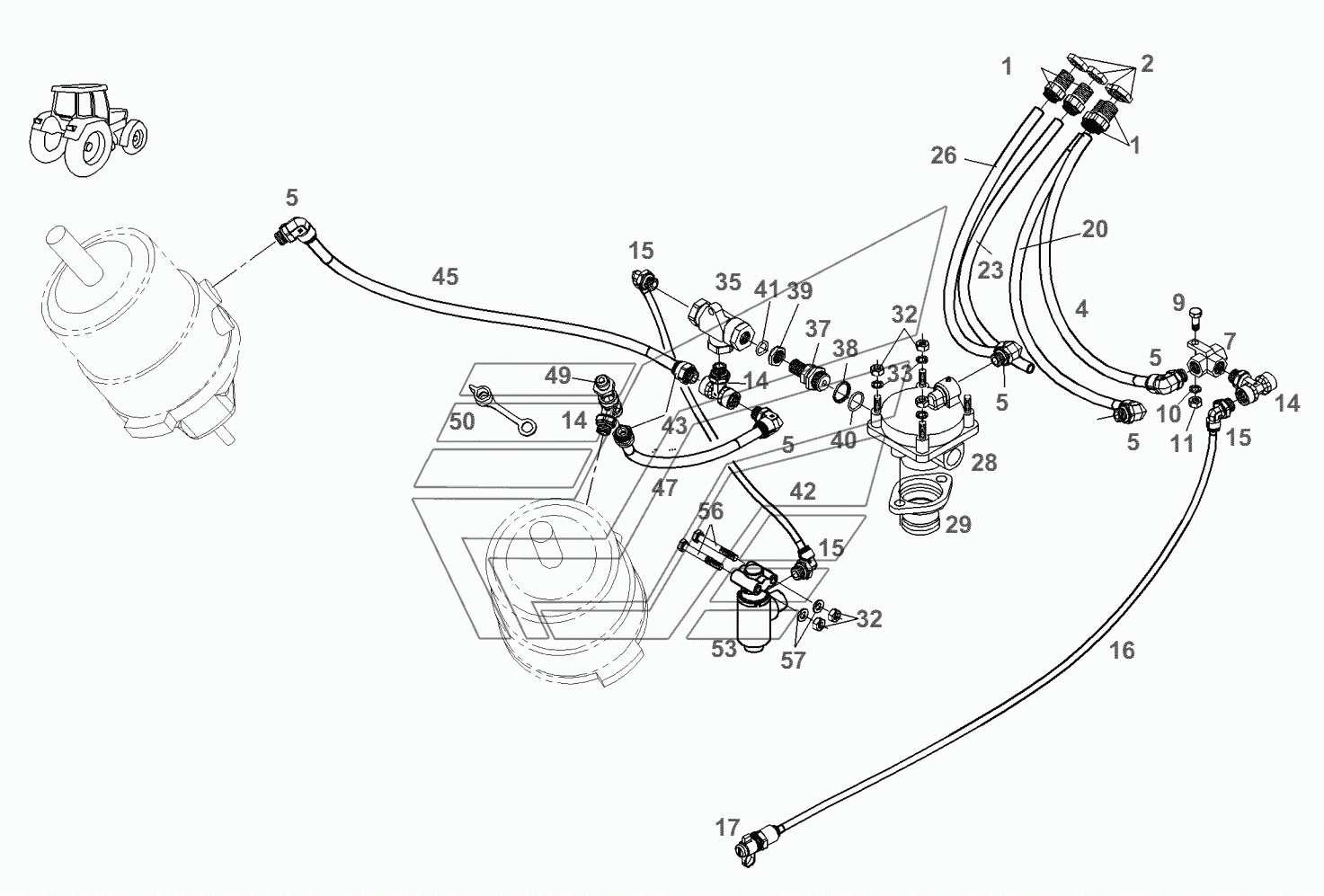

Коробка передач-трубки тормозного устройcтва Fendt-936 часть1. Каталог 2012г.

Коробка передач-трубки тормозного устройcтва Fendt-936 часть1 Коробка передач-трубки тормозного устройcтва Fendt-936 часть1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

комплект ремонтный

Заводской номер: F931.151.071.010 Количество на модель: 1
F931.151.071.010
1
1

Номер детали на чертеже:

1

соединитель

Заводской номер: Х596.323.300.000 Количество на модель: 4
Х596.323.300.000
4
2

Номер детали на чертеже:

2

гайка

Заводской номер: Х435.904.800.000 Количество на модель: 4
Х435.904.800.000
4
4

Номер детали на чертеже:

4

труба

Заводской номер: Х334.055.001.940 Количество на модель: 1
Х334.055.001.940
1
5

Номер детали на чертеже:

5

соединитель

Заводской номер: Х585.659.000.000 Количество на модель: 4
Х585.659.000.000
4
7

Номер детали на чертеже:

7

Т-соединитель

Заводской номер: Х585.531.300.000 Количество на модель: 1
Х585.531.300.000
1
9

Номер детали на чертеже:

9

винт шестигранный

Заводской номер: Х487.527.741.000 Количество на модель: 1
Х487.527.741.000
1
10

Номер детали на чертеже:

10

кольцо пружинное

Заводской номер: Х520.803.901.000 Количество на модель: 1
Х520.803.901.000
1
11

Номер детали на чертеже:

11

гайка

Заводской номер: Х428.202.439.000 Количество на модель: 1
Х428.202.439.000
1
14

Номер детали на чертеже:

14

Т-Е штуцер

Заводской номер: Х596.317.000.000 Количество на модель: 3
Х596.317.000.000
3
15

Номер детали на чертеже:

15

соединитель

Заводской номер: Х585.658.600.000 Количество на модель: 3
Х585.658.600.000
3
16

Номер детали на чертеже:

16

труба

Заводской номер: Х334.020.000.960 Количество на модель: 1
Х334.020.000.960
1
17

Номер детали на чертеже:

17

подключение измерительное

Заводской номер: Х596.325.000.000 Количество на модель: 1
Х596.325.000.000
1
20

Номер детали на чертеже:

20

труба

Заводской номер: Х334.055.003.940 Количество на модель: 1
Х334.055.003.940
1
23

Номер детали на чертеже:

23

труба

Заводской номер: Х334.055.000.940 Количество на модель: 1
Х334.055.000.940
1
26

Номер детали на чертеже:

26

труба

Заводской номер: Х334.055.002.940 Количество на модель: 1
Х334.055.002.940
1
28

Номер детали на чертеже:

28

клапан

Заводской номер: G931.151.071.210 Количество на модель: 1
G931.151.071.210
1
29

Номер детали на чертеже:

29

штуцер

Заводской номер: F931.151.071.020 Количество на модель: 1
F931.151.071.020
1
35

Номер детали на чертеже:

35

клапан перекидной

Заводской номер: G931.150.071.130 Количество на модель: 1
G931.150.071.130
1
37

Номер детали на чертеже:

37

штуцер

Заводской номер: F135.880.020.070 Количество на модель: 1
F135.880.020.070
1
38

Номер детали на чертеже:

38

кольцо опорное

Заводской номер: F250.880.020.290 Количество на модель: 1
F250.880.020.290
1
39

Номер детали на чертеже:

39

гайка уплотнительная

Заводской номер: Х596.311.400.000 Количество на модель: 1
Х596.311.400.000
1
40

Номер детали на чертеже:

40

резиновое кольцо

Заводской номер: Х548.862.866.000 Количество на модель: 1
Х548.862.866.000
1
41

Номер детали на чертеже:

41

резиновое кольцо

Заводской номер: Х548.839.101.000 Количество на модель: 1
Х548.839.101.000
1
42

Номер детали на чертеже:

42

труба

Заводской номер: Х334.020.000.940 Количество на модель: 1
Х334.020.000.940
1
43

Номер детали на чертеже:

43

штуцер

Заводской номер: Х585.031.800.000 Количество на модель: 2
Х585.031.800.000
2
49

Номер детали на чертеже:

49

подключение контрольное

Заводской номер: G716.880.120.010 Количество на модель: 1
G716.880.120.010
1
50

Номер детали на чертеже:

50

колпак запорный

Заводской номер: F716.880.120.010 Количество на модель: 1
F716.880.120.010
1
53

Номер детали на чертеже:

53

клапан магнитный

Заводской номер: G931.150.071.120 Количество на модель: 1
G931.150.071.120
1
56

Номер детали на чертеже:

56

винт шестигранный

Заводской номер: Х486.528.741.000 Количество на модель: 2
Х486.528.741.000
2
57

Номер детали на чертеже:

57

шайба

Заводской номер: Х450.006.308.000 Количество на модель: 2
Х450.006.308.000
2
Коробка передач-трубки тормозного устройcтва Fendt-936 часть1 Коробка передач-трубки тормозного устройcтва Fendt-936 часть1
