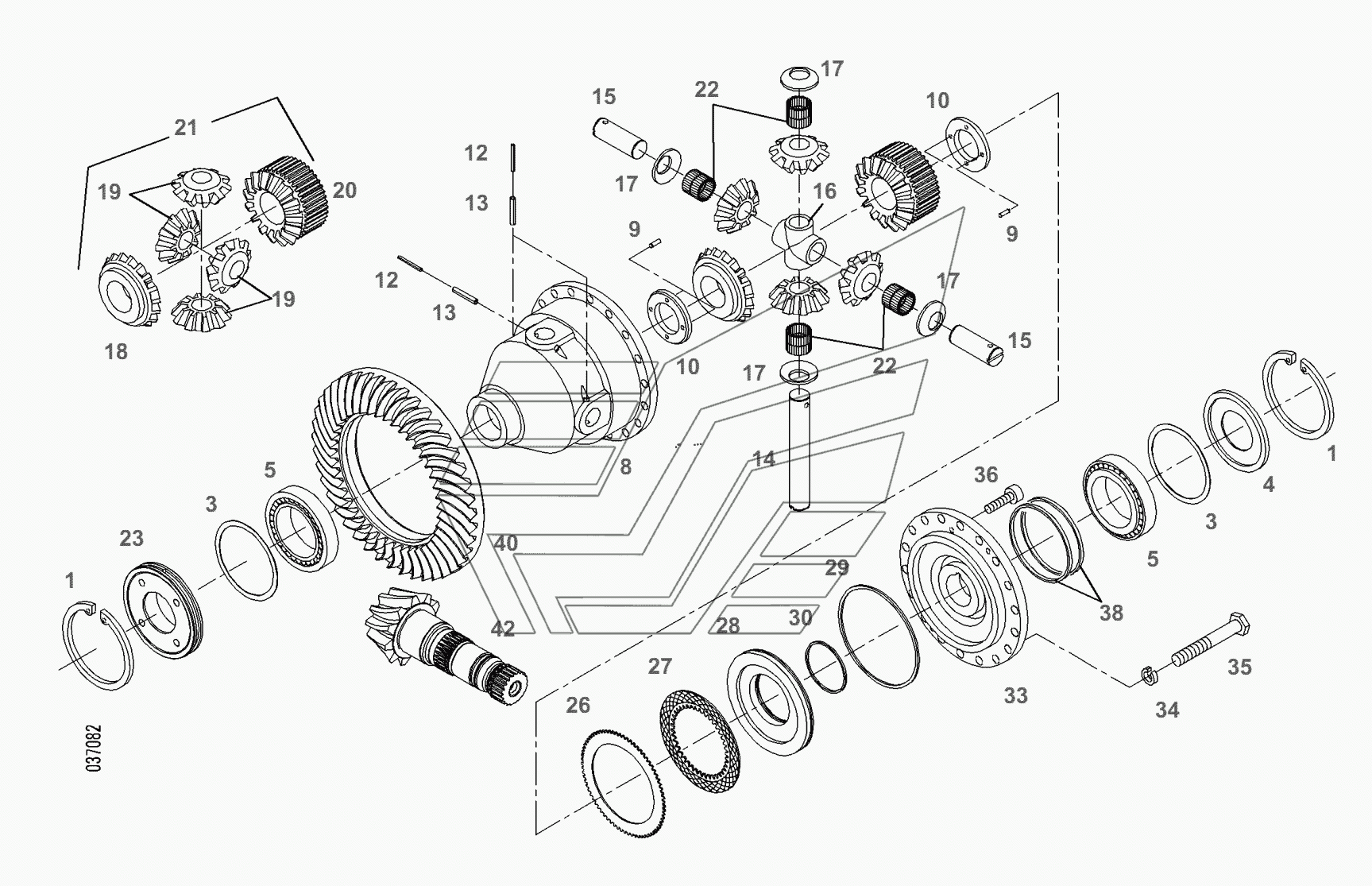

Коробка передач-дифференциал Fendt-936 часть1. Каталог 2012г.

Коробка передач-дифференциал Fendt-936 часть1 Коробка передач-главная передача Fendt-936 часть1

Вид отображения:

Детали справа

По ширине экрана

1

3

4

5

8

9

10

12

13

14

15

16

17

21

22

23

26

27

28

29

30

33

34

35

36

38

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

кольцо стопорное

Заводской номер: Х530.109.946.000 Количество на модель: 2

Х530.109.946.000

2

3

Номер детали на чертеже:

3

вставка

Заводской номер: G001.990.200.960 Количество на модель: 1

G001.990.200.960

1

4

Номер детали на чертеже:

4

шайба

Заводской номер: 934.152.010.190 Количество на модель: 1

934.152.010.190

1

5

Номер детали на чертеже:

5

подшипник роликовый конический

Заводской номер: Х619.046.201.003 Количество на модель: 2

Х619.046.201.003

2

8

Номер детали на чертеже:

8

корпус дифференциала

Заводской номер: 934.152.010.202 Количество на модель: 1

934.152.010.202

1

9

Номер детали на чертеже:

9

штифт

Заводской номер: Х506.239.300.000 Количество на модель: 4

Х506.239.300.000

4

10

Номер детали на чертеже:

10

кольцо

Заводской номер: 934.152.010.220 Количество на модель: 2

934.152.010.220

2

12

Номер детали на чертеже:

12

SP-стержень

Заводской номер: Х500.622.300.000 Количество на модель: 3

Х500.622.300.000

3

13

Номер детали на чертеже:

13

SP-стержень

Заводской номер: Х500.629.146.000 Количество на модель: 3

Х500.629.146.000

3

14

Номер детали на чертеже:

14

мост

Заводской номер: 934.152.010.080 Количество на модель: 1

934.152.010.080

1

15

Номер детали на чертеже:

15

мост

Заводской номер: 934.152.010.090 Количество на модель: 2

934.152.010.090

2

16

Номер детали на чертеже:

16

крестовина

Заводской номер: 934.152.010.100 Количество на модель: 1

934.152.010.100

1

17

Номер детали на чертеже:

17

шайба упорная

Заводской номер: 934.152.010.110 Количество на модель: 4

934.152.010.110

4

21

Номер детали на чертеже:

21

дифференциал

Заводской номер: G001.990.200.930 Количество на модель: 1

G001.990.200.930

1

22

Номер детали на чертеже:

22

каретка

Заводской номер: Х622.048.501.013 Количество на модель: 4

Х622.048.501.013

4

23

Номер детали на чертеже:

23

распорное кольцо

Заводской номер: 934.152.010.070 Количество на модель: 1

934.152.010.070

1

26

Номер детали на чертеже:

26

диск внешнего зацепления

Заводской номер: 934.152.010.010 Количество на модель: 10

934.152.010.010

10

27

Номер детали на чертеже:

27

диск ведомый

Заводской номер: 934.152.010.030 Количество на модель: 9

934.152.010.030

9

28

Номер детали на чертеже:

28

поршни

Заводской номер: 934.152.010.150 Количество на модель: 1

934.152.010.150

1

29

Номер детали на чертеже:

29

кольцо уплотнительное

Заводской номер: 916.100.320.110 Количество на модель: 1

916.100.320.110

1

30

Номер детали на чертеже:

30

кольцо уплотнительное

Заводской номер: 934.152.010.170 Количество на модель: 1

934.152.010.170

1

33

Номер детали на чертеже:

33

втулка

Заводской номер: 934.152.010.211 Количество на модель: 1

934.152.010.211

1

34

Номер детали на чертеже:

34

шайба

Заводской номер: 934.152.010.230 Количество на модель: 18

934.152.010.230

18

35

Номер детали на чертеже:

35

винт шестигранный

Заводской номер: Х486.536.200.000 Количество на модель: 18

Х486.536.200.000

18

36

Номер детали на чертеже:

36

болт цилиндрический

Заводской номер: Х485.007.605.000 Количество на модель: 2

Х485.007.605.000

2

38

Номер детали на чертеже:

38

кольцо прямоугольного сечения

Заводской номер: Х560.718.800.000 Количество на модель: 2

Х560.718.800.000

2
