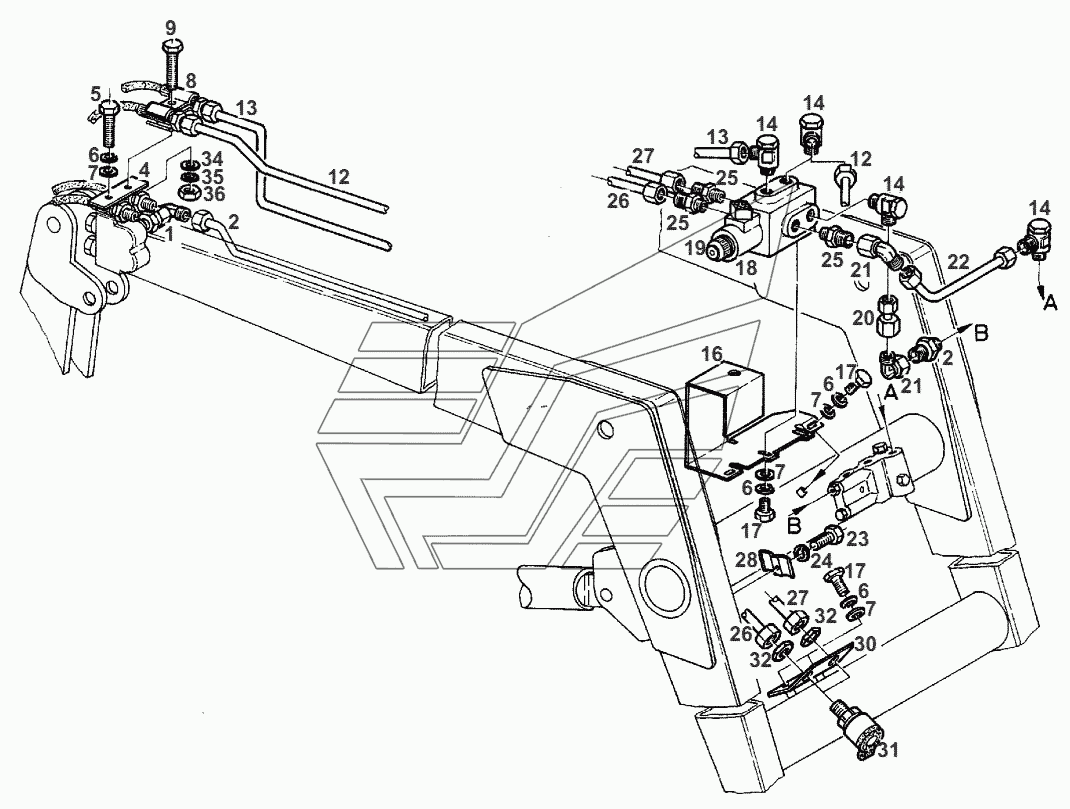

HYD.CIRC. 3 CAT 3S Fendt-524 (Xylon) часть3. Каталог 2012г.

MULTICOUPLING Fendt-524 (Xylon) часть3 HYD.CIRC. 3 CAT 3S Fendt-524 (Xylon) часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

UNION

Заводской номер: X584316900000 Количество на модель: 1
X584316900000
1
4

Номер детали на чертеже:

4

PLATE

Заводской номер: 524893550031 Количество на модель: 1
524893550031
1
5

Номер детали на чертеже:

5

HEXAGON SCREW

Заводской номер: X487528541000 Количество на модель: 1
X487528541000
1
6

Номер детали на чертеже:

6

SPRING RING

Заводской номер: X520803901000 Количество на модель: 6
X520803901000
6
7

Номер детали на чертеже:

7

DISC

Заводской номер: X450006308000 Количество на модель: 6
X450006308000
6
8

Номер детали на чертеже:

8

COLLAR

Заводской номер: 178950010260 Количество на модель: 1
178950010260
1
9

Номер детали на чертеже:

9

HEXAGON SCREW

Заводской номер: X487521341000 Количество на модель: 1
X487521341000
1
12

Номер детали на чертеже:

12

PRESSURE PIPE

Заводской номер: H524893550100 Количество на модель: 1
H524893550100
1
13

Номер детали на чертеже:

13

PRESSURE PIPE

Заводской номер: H524893550110 Количество на модель: 1
H524893550110
1
14

Номер детали на чертеже:

14

SWIVELLING FITTING

Заводской номер: X584102700000 Количество на модель: 4
X584102700000
4
16

Номер детали на чертеже:

16

SUPPORT

Заводской номер: 524893550012 Количество на модель: 1
524893550012
1
17

Номер детали на чертеже:

17

HEXAGON SCREW

Заводской номер: X487526841000 Количество на модель: 5
X487526841000
5
18

Номер детали на чертеже:

18

DIRECTIONAL C. VALVE

Заводской номер: G186893550110 Количество на модель: 1
G186893550110
1
19

Номер детали на чертеже:

19

NUT

Заводской номер: F186893550010 Количество на модель: 1
F186893550010
1
19

Номер детали на чертеже:

19

NUT

Заводской номер: F186893550020 Количество на модель: 1
F186893550020
1
20

Номер детали на чертеже:

20

PRESSURE PIPE

Заводской номер: H186893550090 Количество на модель: 1
H186893550090
1
21

Номер детали на чертеже:

21

UNION

Заводской номер: H310301160030 Количество на модель: 2
H310301160030
2
22

Номер детали на чертеже:

22

PRESSURE PIPE

Заводской номер: H524893550140 Количество на модель: 1
H524893550140
1
23

Номер детали на чертеже:

23

HEXAGON SCREW

Заводской номер: X487520041000 Количество на модель: 1
X487520041000
1
24

Номер детали на чертеже:

24

SPRING RING

Заводской номер: X520803001000 Количество на модель: 1
X520803001000
1
25

Номер детали на чертеже:

25

THREADED SOCKET

Заводской номер: X592502700000 Количество на модель: 3
X592502700000
3
26

Номер детали на чертеже:

26

PRESSURE PIPE

Заводской номер: H524893550120 Количество на модель: 1
H524893550120
1
27

Номер детали на чертеже:

27

PRESSURE PIPE

Заводской номер: H524893550130 Количество на модель: 1
H524893550130
1
28

Номер детали на чертеже:

28

COLLAR

Заводской номер: 278951130280 Количество на модель: 1
278951130280
1
30

Номер детали на чертеже:

30

SUPPORT

Заводской номер: 524893550020 Количество на модель: 1
524893550020
1
31

Номер детали на чертеже:

31

DUST COVER

Заводской номер: F247960100040 Количество на модель: 2
F247960100040
2
31

Номер детали на чертеже:

31

O-RING

Заводской номер: F186965120010 Количество на модель: 2
F186965120010
2
31

Номер детали на чертеже:

31

O-RING

Заводской номер: X548861000000 Количество на модель: 2
X548861000000
2
31

Номер детали на чертеже:

31

COUPLING SLEEVE

Заводской номер: X591901101000 Количество на модель: 2
X591901101000
2
32

Номер детали на чертеже:

32

NUT

Заводской номер: X435906000000 Количество на модель: 2
X435906000000
2
34

Номер детали на чертеже:

34

DISC

Заводской номер: X450005108000 Количество на модель: 1
X450005108000
1
36

Номер детали на чертеже:

36

HEXAGON NUT

Заводской номер: X428202239000 Количество на модель: 1
X428202239000
1
MULTICOUPLING Fendt-524 (Xylon) часть3 HYD.CIRC. 3 CAT 3S Fendt-524 (Xylon) часть3
