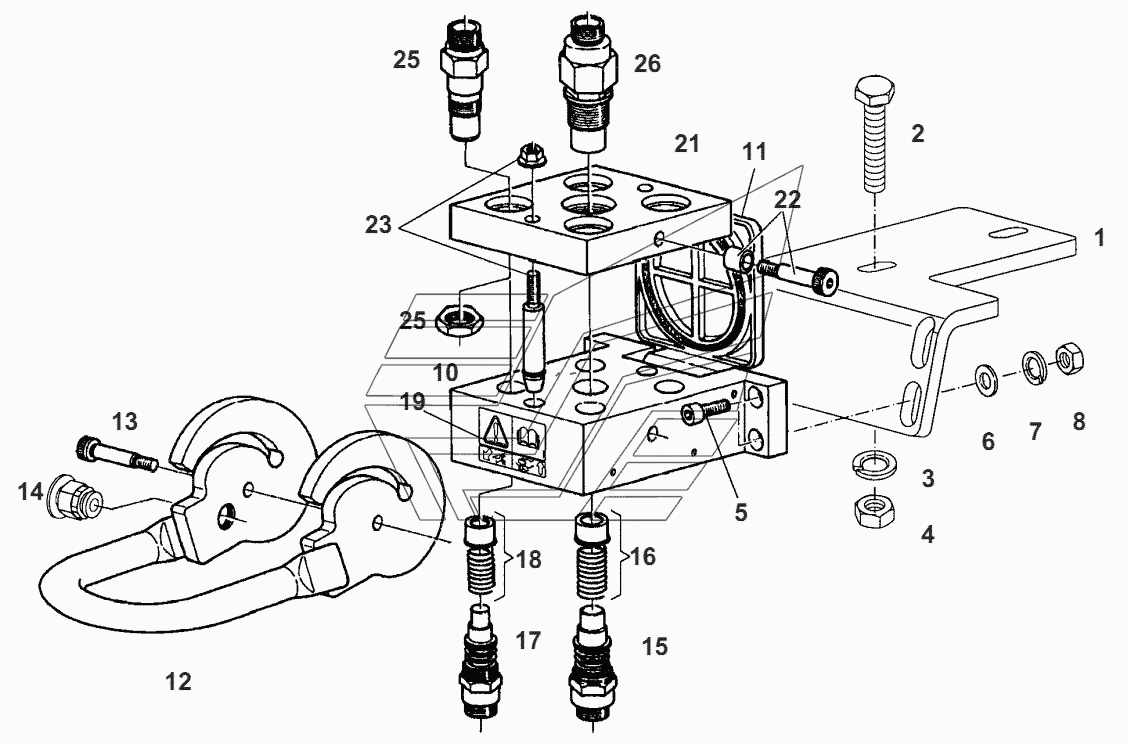

MULTICOUPLING Fendt-524 (Xylon) часть3. Каталог 2012г.

CONNECTING PIPE Fendt-524 (Xylon) часть3 MULTICOUPLING Fendt-524 (Xylon) часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

PLATE

Заводской номер: 524893580010 Количество на модель: 1
524893580010
1
2

Номер детали на чертеже:

2

HEXAGON SCREW

Заводской номер: X487531941000 Количество на модель: 2
X487531941000
2
3

Номер детали на чертеже:

3

SPRING RING

Заводской номер: X520804401000 Количество на модель: 2
X520804401000
2
4

Номер детали на чертеже:

4

HEXAGON NUT

Заводской номер: X428202839000 Количество на модель: 2
X428202839000
2
5

Номер детали на чертеже:

5

CYLIND. HEAD SCREW

Заводской номер: X485007501000 Количество на модель: 4
X485007501000
4
6

Номер детали на чертеже:

6

DISC

Заводской номер: X450006308000 Количество на модель: 4
X450006308000
4
7

Номер детали на чертеже:

7

SPRING RING

Заводской номер: X520803901000 Количество на модель: 4
X520803901000
4
8

Номер детали на чертеже:

8

HEXAGON NUT

Заводской номер: X428202439000 Количество на модель: 4
X428202439000
4
10

Номер детали на чертеже:

10

MULTICOUPLING

Заводской номер: G524893580011 Количество на модель: 1
G524893580011
1
11

Номер детали на чертеже:

11

FLAP

Заводской номер: F524893580020 Количество на модель: 1
F524893580020
1
12

Номер детали на чертеже:

12

LEVER

Заводской номер: F524893580150 Количество на модель: 1
F524893580150
1
13

Номер детали на чертеже:

13

SCREW

Заводской номер: F524893580140 Количество на модель: 1
F524893580140
1
14

Номер детали на чертеже:

14

SECURING PIECE

Заводской номер: F524893580170 Количество на модель: 1
F524893580170
1
15

Номер детали на чертеже:

15

COUPLING SLEEVE

Заводской номер: F524893580050 Количество на модель: 1
F524893580050
1
15

Номер детали на чертеже:

15

SET OF GASKETS

Заводской номер: F524893580130 Количество на модель: 1
F524893580130
1
17

Номер детали на чертеже:

17

COUPLING SLEEVE

Заводской номер: F524893580030 Количество на модель: 4
F524893580030
4
17

Номер детали на чертеже:

17

SET OF GASKETS

Заводской номер: F524893580120 Количество на модель: 4
F524893580120
4
19

Номер детали на чертеже:

19

MARKING PLATE

Заводской номер: F524893580160 Количество на модель: 1
F524893580160
1
21

Номер детали на чертеже:

21

MULTICOUPLING

Заводской номер: G524893580021 Количество на модель: 1
G524893580021
1
23

Номер детали на чертеже:

23

PILOT PIN

Заводской номер: F524893580070 Количество на модель: 2
F524893580070
2
24

Номер детали на чертеже:

24

COUPLING PIECE

Заводской номер: F524893580090 Количество на модель: 1
F524893580090
1
24

Номер детали на чертеже:

24

SEALING RING

Заводской номер: F524893580110 Количество на модель: 1
F524893580110
1
25

Номер детали на чертеже:

25

COUPLING PIECE

Заводской номер: F524893580080 Количество на модель: 4
F524893580080
4
25

Номер детали на чертеже:

25

SEALING RING

Заводской номер: F524893580100 Количество на модель: 4
F524893580100
4
