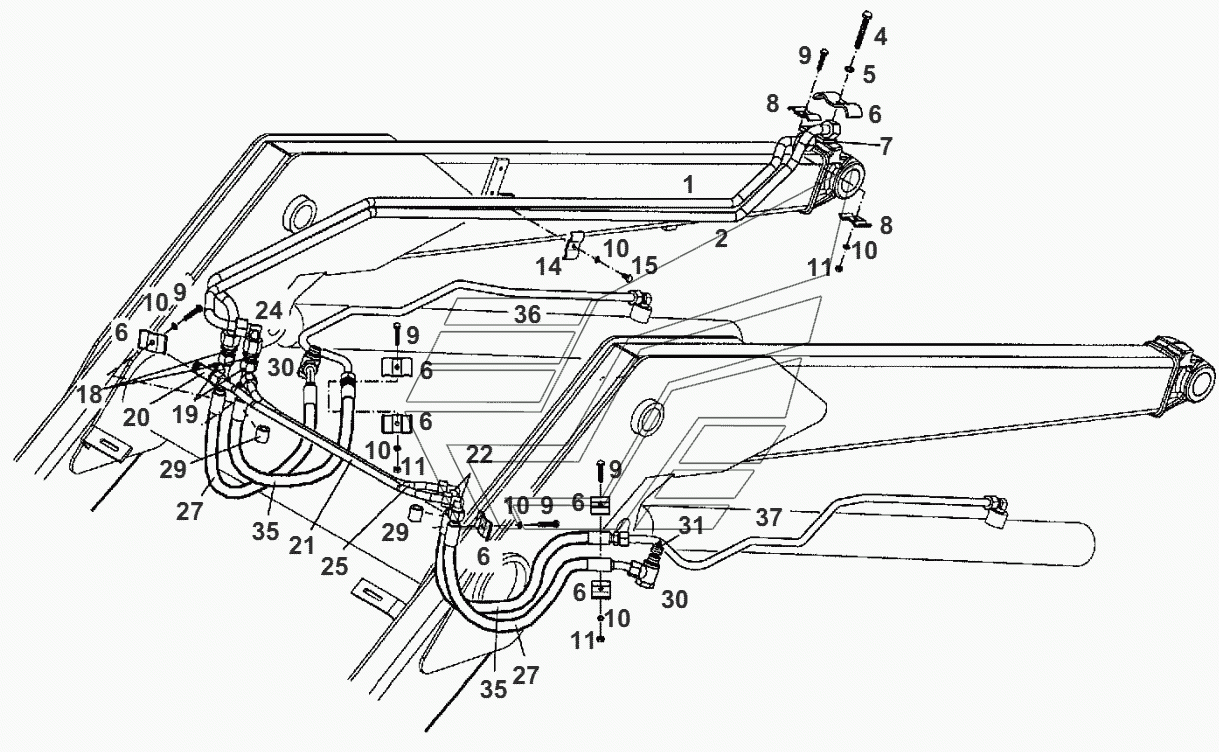

TUBE Fendt-524 (Xylon) часть3. Каталог 2012г.

PIPING PARALLELOGR.3 Fendt-524 (Xylon) часть3 DAMPING Fendt-524 (Xylon) часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

PRESSURE PIPE

Заводской номер: H117891070130 Количество на модель: 1
H117891070130
1
2

Номер детали на чертеже:

2

PRESSURE PIPE

Заводской номер: H117891071100 Количество на модель: 1
H117891071100
1
4

Номер детали на чертеже:

4

HEXAGON SCREW

Заводской номер: X487529041000 Количество на модель: 1
X487529041000
1
5

Номер детали на чертеже:

5

SPRING RING

Заводской номер: X520803901000 Количество на модель: 1
X520803901000
1
6

Номер детали на чертеже:

6

COLLAR

Заводской номер: 250600130090 Количество на модель: 5
250600130090
5
7

Номер детали на чертеже:

7

PLATE

Заводской номер: 524893550031 Количество на модель: 1
524893550031
1
8

Номер детали на чертеже:

8

COLLAR

Заводской номер: 178950010260 Количество на модель: 2
178950010260
2
9

Номер детали на чертеже:

9

HEXAGON SCREW

Заводской номер: X487521141000 Количество на модель: 5
X487521141000
5
10

Номер детали на чертеже:

10

SPRING RING

Заводской номер: X520803001000 Количество на модель: 5
X520803001000
5
11

Номер детали на чертеже:

11

HEXAGON NUT

Заводской номер: X428202239000 Количество на модель: 3
X428202239000
3
14

Номер детали на чертеже:

14

COLLAR

Заводской номер: 278951130280 Количество на модель: 4
278951130280
4
15

Номер детали на чертеже:

15

HEXAGON SCREW

Заводской номер: X487520741000 Количество на модель: 2
X487520741000
2
18

Номер детали на чертеже:

18

REDUCER FITTING

Заводской номер: X594427500000 Количество на модель: 2
X594427500000
2
19

Номер детали на чертеже:

19

FITTING

Заводской номер: X584416200000 Количество на модель: 2
X584416200000
2
20

Номер детали на чертеже:

20

FITTING

Заводской номер: X581616200000 Количество на модель: 1
X581616200000
1
21

Номер детали на чертеже:

21

PRESSURE PIPE

Заводской номер: H117891070150 Количество на модель: 1
H117891070150
1
22

Номер детали на чертеже:

22

SOCKET

Заводской номер: X592216200000 Количество на модель: 2
X592216200000
2
24

Номер детали на чертеже:

24

FITTING

Заводской номер: X584316300000 Количество на модель: 1
X584316300000
1
25

Номер детали на чертеже:

25

PRESSURE PIPE

Заводской номер: H117891071110 Количество на модель: 1
H117891071110
1
27

Номер детали на чертеже:

27

PRESSURE HOSE

Заводской номер: X591644600000 Количество на модель: 2
X591644600000
2
29

Номер детали на чертеже:

29

BUSH

Заводской номер: 278900011050 Количество на модель: 2
278900011050
2
30

Номер детали на чертеже:

30

SWIVELLING FITTING

Заводской номер: X584102700000 Количество на модель: 2
X584102700000
2
31

Номер детали на чертеже:

31

SAFETY VALVE DEVICE

Заводской номер: G175890071050 Количество на модель: 1
G175890071050
1
35

Номер детали на чертеже:

35

PRESSURE HOSE

Заводской номер: X591608401000 Количество на модель: 2
X591608401000
2
36

Номер детали на чертеже:

36

PRESSURE PIPE

Заводской номер: H117891071120 Количество на модель: 1
H117891071120
1
37

Номер детали на чертеже:

37

PRESSURE PIPE

Заводской номер: H117891071130 Количество на модель: 1
H117891071130
1
