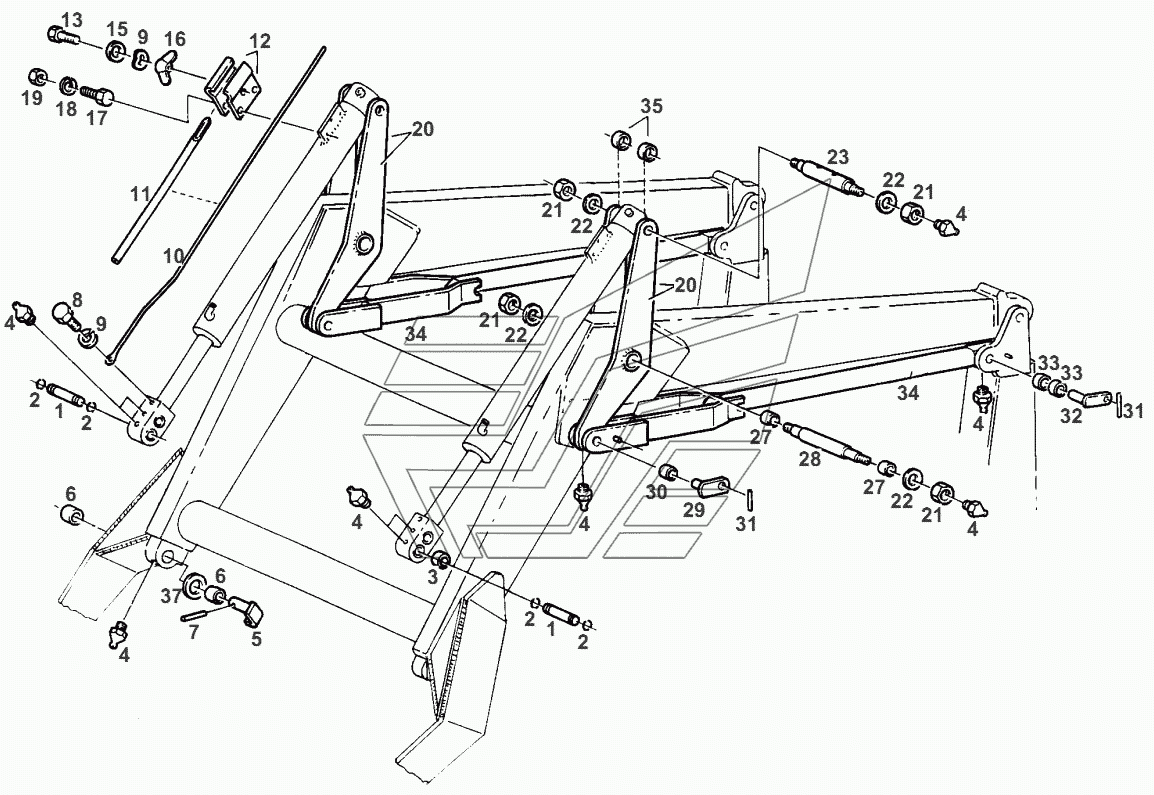

PARALLELOGR.MOUNTING Fendt-524 (Xylon) часть3. Каталог 2012г.

FAST COUPL.FRAME Fendt-524 (Xylon) часть3 D.A. HYDR. CYLINDER Fendt-524 (Xylon) часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BOLT

Заводской номер: 178893530020 Количество на модель: 2
178893530020
2
2

Номер детали на чертеже:

2

SNAP RING

Заводской номер: X533209846000 Количество на модель: 4
X533209846000
4
4

Номер детали на чертеже:

4

LUBRICATOR

Заводской номер: X662516200000 Количество на модель: 12
X662516200000
12
5

Номер детали на чертеже:

5

BOLT

Заводской номер: H178894530060 Количество на модель: 2
H178894530060
2
6

Номер детали на чертеже:

6

BUSH

Заводской номер: 178894531060 Количество на модель: 4
178894531060
4
7

Номер детали на чертеже:

7

SP-PIN

Заводской номер: X500625346000 Количество на модель: 2
X500625346000
2
8

Номер детали на чертеже:

8

HEXAGON SCREW

Заводской номер: X487526841000 Количество на модель: 1
X487526841000
1
9

Номер детали на чертеже:

9

SPRING RING

Заводской номер: X520803901000 Количество на модель: 1
X520803901000
1
10

Номер детали на чертеже:

10

ROD

Заводской номер: 524893570030 Количество на модель: 1
524893570030
1
11

Номер детали на чертеже:

11

PIPE

Заводской номер: 178894531020 Количество на модель: 1
178894531020
1
12

Номер детали на чертеже:

12

COLLAR

Заводской номер: 178894531050 Количество на модель:
178894531050
13

Номер детали на чертеже:

13

HEXAGON SCREW

Заводской номер: X487527941000 Количество на модель: 1
X487527941000
1
15

Номер детали на чертеже:

15

DISC

Заводской номер: X450006308000 Количество на модель: 1
X450006308000
1
16

Номер детали на чертеже:

16

WING NUT

Заводской номер: X423202436000 Количество на модель: 1
X423202436000
1
17

Номер детали на чертеже:

17

HEXAGON SCREW

Заводской номер: X487516941000 Количество на модель: 2
X487516941000
2
18

Номер детали на чертеже:

18

SPRING RING

Заводской номер: X520802601000 Количество на модель: 2
X520802601000
2
19

Номер детали на чертеже:

19

HEXAGON NUT

Заводской номер: X428202039000 Количество на модель: 2
X428202039000
2
20

Номер детали на чертеже:

20

REVERSING LEVER

Заводской номер: H524893560011 Количество на модель: 4
H524893560011
4
21

Номер детали на чертеже:

21

HEXAGON NUT

Заводской номер: X434106200000 Количество на модель: 8
X434106200000
8
22

Номер детали на чертеже:

22

DISC

Заводской номер: X450012608000 Количество на модель: 8
X450012608000
8
23

Номер детали на чертеже:

23

BRACKET BOLT

Заводской номер: 524893570010 Количество на модель: 2
524893570010
2
27

Номер детали на чертеже:

27

BUSH

Заводской номер: 178894530100 Количество на модель: 4
178894530100
4
28

Номер детали на чертеже:

28

BRACKET BOLT

Заводской номер: 524893560260 Количество на модель: 2
524893560260
2
29

Номер детали на чертеже:

29

BOLT

Заводской номер: H170892530030 Количество на модель: 4
H170892530030
4
30

Номер детали на чертеже:

30

BUSH

Заводской номер: 170892530030 Количество на модель: 4
170892530030
4
31

Номер детали на чертеже:

31

SP-PIN

Заводской номер: X500621846000 Количество на модель: 8
X500621846000
8
32

Номер детали на чертеже:

32

BOLT

Заводской номер: H178893530040 Количество на модель: 2
H178893530040
2
33

Номер детали на чертеже:

33

BUSH

Заводской номер: 178894530060 Количество на модель: 4
178894530060
4
34

Номер детали на чертеже:

34

PUSH ROD

Заводской номер: H524893560020 Количество на модель: 2
H524893560020
2
35

Номер детали на чертеже:

35

BUSH

Заводской номер: 524893570020 Количество на модель: 4
524893570020
4
37

Номер детали на чертеже:

37

SHIM

Заводской номер: X534661246000 Количество на модель:
X534661246000
37

Номер детали на чертеже:

37

SHIM

Заводской номер: X534638446000 Количество на модель:
X534638446000
37

Номер детали на чертеже:

37

SUPPORT DISC

Заводской номер: X534538146000 Количество на модель:
X534538146000
