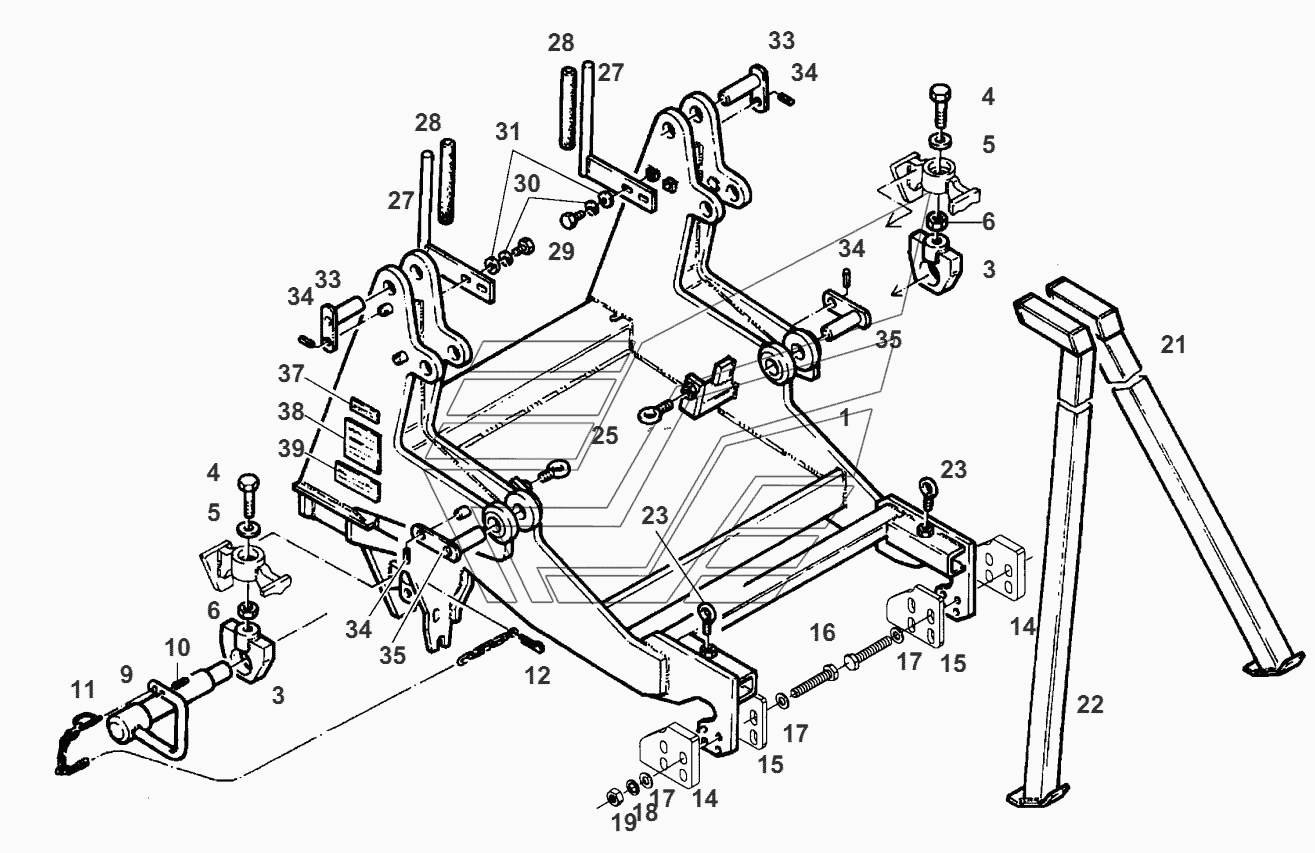

MOUNTING FRAME Fendt-524 (Xylon) часть3. Каталог 2012г.

AIR BRAKE SINGLE Fendt-524 (Xylon) часть3 MOUNTING FRAME Fendt-524 (Xylon) часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

FRAME

Заводской номер: H524890010011 Количество на модель: 1
H524890010011
1
3

Номер детали на чертеже:

3

BRACKET

Заводской номер: H524890010030 Количество на модель: 2
H524890010030
2
4

Номер детали на чертеже:

4

HEXAGON SCREW

Заводской номер: X486565700000 Количество на модель: 2
X486565700000
2
5

Номер детали на чертеже:

5

DOMED WASHER

Заводской номер: X454112602000 Количество на модель: 2
X454112602000
2
6

Номер детали на чертеже:

6

HEXAGON NUT

Заводской номер: X428806200000 Количество на модель: 2
X428806200000
2
9

Номер детали на чертеже:

9

ECCENTRIC BOLT

Заводской номер: H524890010070 Количество на модель: 1
H524890010070
1
9

Номер детали на чертеже:

9

ECCENTRIC BOLT

Заводской номер: H524890010020 Количество на модель: 1
H524890010020
1
10

Номер детали на чертеже:

10

SP-PIN

Заводской номер: X500625046000 Количество на модель: 1
X500625046000
1
11

Номер детали на чертеже:

11

FOLDING PLUG

Заводской номер: G524890010010 Количество на модель: 1
G524890010010
1
12

Номер детали на чертеже:

12

SPLIT PIN

Заводской номер: X531912908000 Количество на модель: 1
X531912908000
1
14

Номер детали на чертеже:

14

PLATE

Заводской номер: 524890010030 Количество на модель: 2
524890010030
2
15

Номер детали на чертеже:

15

PLATE

Заводской номер: 524890010020 Количество на модель: 2
524890010020
2
16

Номер детали на чертеже:

16

HEXAGON SCREW

Заводской номер: X487536041000 Количество на модель: 6
X487536041000
6
16

Номер детали на чертеже:

16

HEXAGON SCREW

Заводской номер: X486536141000 Количество на модель: 8
X486536141000
8
17

Номер детали на чертеже:

17

DISC

Заводской номер: X450008708000 Количество на модель: 16
X450008708000
16
18

Номер детали на чертеже:

18

SPRING RING

Заводской номер: X520805001000 Количество на модель: 8
X520805001000
8
19

Номер детали на чертеже:

19

HEXAGON NUT

Заводской номер: X428203239000 Количество на модель: 8
X428203239000
8
21

Номер детали на чертеже:

21

SUPPORT

Заводской номер: H524890010050 Количество на модель: 1
H524890010050
1
22

Номер детали на чертеже:

22

SUPPORT

Заводской номер: H524890010060 Количество на модель: 1
H524890010060
1
23

Номер детали на чертеже:

23

LOCKING SCREW

Заводской номер: 013830010031 Количество на модель: 2
013830010031
2
27

Номер детали на чертеже:

27

STOP

Заводской номер: H380895010100 Количество на модель: 2
H380895010100
2
28

Номер детали на чертеже:

28

HOSE

Заводской номер: X591202188960 Количество на модель: 1
X591202188960
1
29

Номер детали на чертеже:

29

HEXAGON SCREW

Заводской номер: X487531541000 Количество на модель: 4
X487531541000
4
30

Номер детали на чертеже:

30

SPRING RING

Заводской номер: X520804401000 Количество на модель: 4
X520804401000
4
31

Номер детали на чертеже:

31

DISC

Заводской номер: X454607508000 Количество на модель: 4
X454607508000
4
33

Номер детали на чертеже:

33

BOLT

Заводской номер: H178892010090 Количество на модель: 2
H178892010090
2
34

Номер детали на чертеже:

34

SP-PIN

Заводской номер: X500621846000 Количество на модель: 4
X500621846000
4
35

Номер детали на чертеже:

35

BOLT

Заводской номер: H178893530040 Количество на модель: 2
H178893530040
2
37

Номер детали на чертеже:

37

MARKING PLATE

Заводской номер: 178890010050 Количество на модель: 1
178890010050
1
37

Номер детали на чертеже:

37

MARKING PLATE

Заводской номер: 149890010150 Количество на модель: 1
149890010150
1
37

Номер детали на чертеже:

37

MARKING PLATE

Заводской номер: 149890010110 Количество на модель: 1
149890010110
1
37

Номер детали на чертеже:

37

MARKING PLATE

Заводской номер: 149890010120 Количество на модель: 1
149890010120
1
39

Номер детали на чертеже:

39

MARKING PLATE

Заводской номер: 360891010070 Количество на модель: 2
360891010070
2
