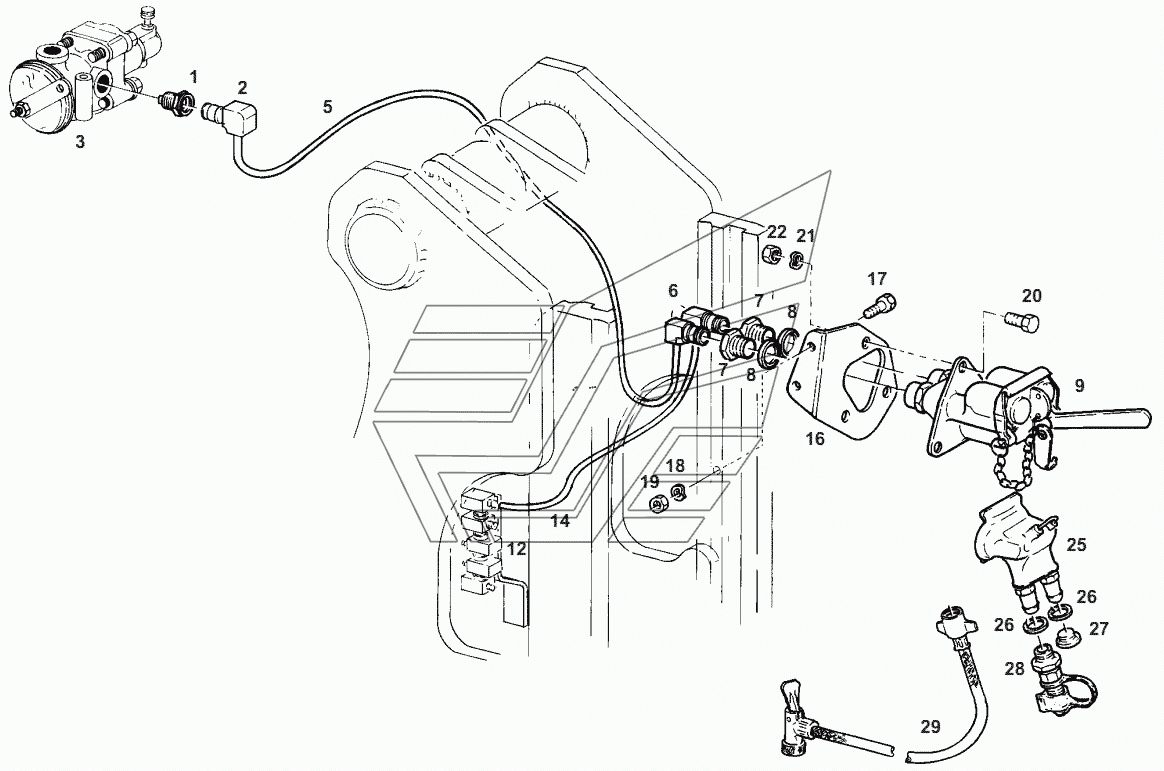

DOUBLE PIPE BRAKE Fendt-524 (Xylon) часть3. Каталог 2012г.

DOUBLE PIPE BRAKE Fendt-524 (Xylon) часть3 AIR BRAKE SINGLE Fendt-524 (Xylon) часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

MOUNTING PIECE

Заводской номер: Х596331900000 Количество на модель: 1
Х596331900000
1
2

Номер детали на чертеже:

2

ANGLE HOSE UNION

Заводской номер: Х596307100000 Количество на модель: 1
Х596307100000
1
5

Номер детали на чертеже:

5

PIPE

Заводской номер: Х334055000960 Количество на модель: 1
Х334055000960
1
6

Номер детали на чертеже:

6

ANGLE HOSE UNION

Заводской номер: Х596307900000 Количество на модель: 2
Х596307900000
2
7

Номер детали на чертеже:

7

MOUNTING PIECE

Заводской номер: Х596332100000 Количество на модель: 2
Х596332100000
2
8

Номер детали на чертеже:

8

SEALING EDGE RING

Заводской номер: Х542542200000 Количество на модель: 2
Х542542200000
2
9

Номер детали на чертеже:

9

COUPLER HEAD

Заводской номер: Х800128002000 Количество на модель: 1
Х800128002000
1
14

Номер детали на чертеже:

14

PIPE

Заводской номер: Х334055000940 Количество на модель: 1
Х334055000940
1
16

Номер детали на чертеже:

16

SUPPORT

Заводской номер: 524881121020 Количество на модель: 1
524881121020
1
17

Номер детали на чертеже:

17

HEXAGON SCREW

Заводской номер: Х487528241000 Количество на модель: 3
Х487528241000
3
18

Номер детали на чертеже:

18

SPRING WASHER

Заводской номер: Х521403947000 Количество на модель: 3
Х521403947000
3
19

Номер детали на чертеже:

19

HEXAGON NUT

Заводской номер: Х428202439000 Количество на модель: 3
Х428202439000
3
20

Номер детали на чертеже:

20

HEXAGON SCREW

Заводской номер: Х487531541000 Количество на модель: 3
Х487531541000
3
21

Номер детали на чертеже:

21

SPRING WASHER

Заводской номер: Х521404447000 Количество на модель: 3
Х521404447000
3
22

Номер детали на чертеже:

22

HEXAGON NUT

Заводской номер: Х428202839000 Количество на модель: 3
Х428202839000
3
25

Номер детали на чертеже:

25

COUPLER HEAD

Заводской номер: Х800128001000 Количество на модель: 1
Х800128001000
1
26

Номер детали на чертеже:

26

SEALING RING

Заводской номер: Х540004678000 Количество на модель: 2
Х540004678000
2
27

Номер детали на чертеже:

27

LOCK SCREW

Заводской номер: Х483801200000 Количество на модель: 1
Х483801200000
1
28

Номер детали на чертеже:

28

TEST ADAPTER

Заводской номер: G716880120010 Количество на модель: 1
G716880120010
1
29

Номер детали на чертеже:

29

INFLATION HOSE

Заводской номер: Н385882040010 Количество на модель: 1
Н385882040010
1
