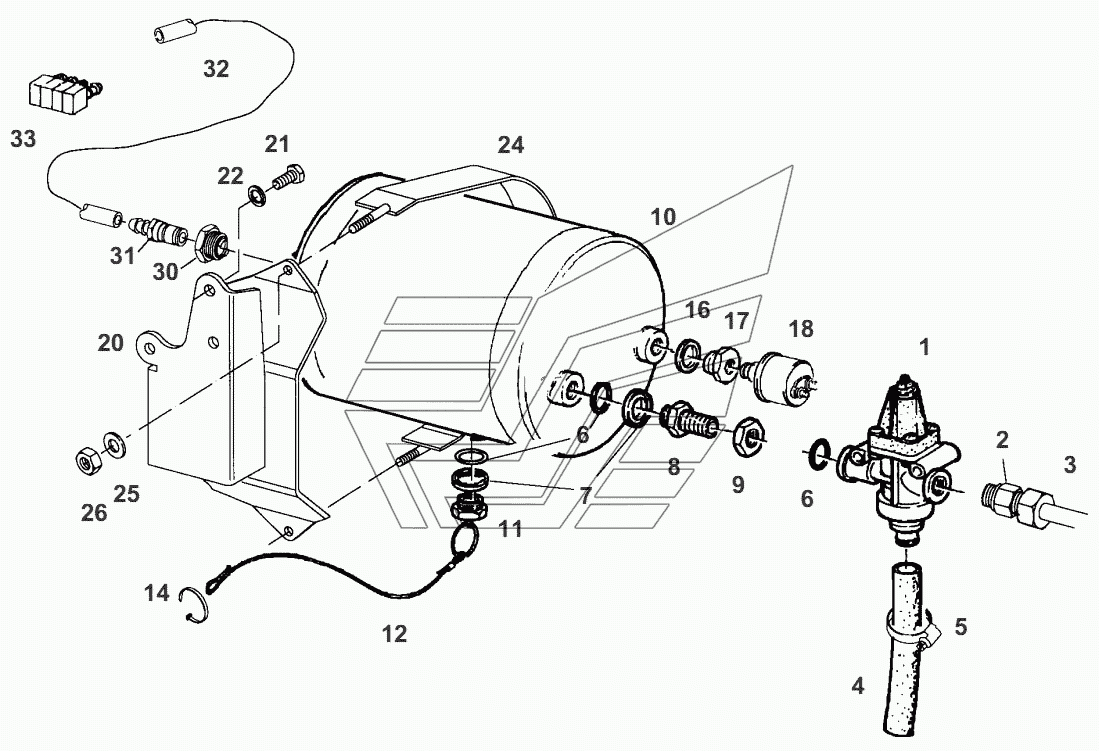

AIR TANK Fendt-524 (Xylon) часть3. Каталог 2012г.

AIR TANK Fendt-524 (Xylon) часть3 AIR TANK Fendt-524 (Xylon) часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

PRESSURE REGULATOR

Заводской номер: G822880020150 Количество на модель: 1
G822880020150
1
1

Номер детали на чертеже:

1

REPAIR KIT

Заводской номер: F822880020010 Количество на модель: 1
F822880020010
1
2

Номер детали на чертеже:

2

THREADED SOCKET

Заводской номер: Х592502200000 Количество на модель: 1
Х592502200000
1
4

Номер детали на чертеже:

4

HOSE

Заводской номер: Х591207100950 Количество на модель: 1
Х591207100950
1
5

Номер детали на чертеже:

5

HOSE CLIP

Заводской номер: Х458650700000 Количество на модель: 1
Х458650700000
1
6

Номер детали на чертеже:

6

O-RING

Заводской номер: Х548862866000 Количество на модель: 3
Х548862866000
3
7

Номер детали на чертеже:

7

THRUST COLLAR

Заводской номер: F250880020290 Количество на модель: 2
F250880020290
2
8

Номер детали на чертеже:

8

DOUBLE CONNECT.PIECE

Заводской номер: F250880020350 Количество на модель: 1
F250880020350
1
9

Номер детали на чертеже:

9

SEALING NUT

Заводской номер: Х596311600000 Количество на модель: 1
Х596311600000
1
10

Номер детали на чертеже:

10

AIR TANK

Заводской номер: Н312880090010 Количество на модель: 1
Н312880090010
1
11

Номер детали на чертеже:

11

DRAIN VALVE

Заводской номер: F250880020030 Количество на модель: 1
F250880020030
1
12

Номер детали на чертеже:

12

PULLING CABLE

Заводской номер: Н345880020060 Количество на модель: 1
Н345880020060
1
14

Номер детали на чертеже:

14

CABLE TAPE

Заводской номер: Х668981022000 Количество на модель: 1
Х668981022000
1
16

Номер детали на чертеже:

16

SEALING RING

Заводской номер: F250880020280 Количество на модель: 1
F250880020280
1
17

Номер детали на чертеже:

17

REDUCING UNION

Заводской номер: F250880020190 Количество на модель: 1
F250880020190
1
20

Номер детали на чертеже:

20

SUPPORT

Заводской номер: Н524881020010 Количество на модель: 1
Н524881020010
1
21

Номер детали на чертеже:

21

HEXAGON SCREW

Заводской номер: Х487531341000 Количество на модель: 3
Х487531341000
3
22

Номер детали на чертеже:

22

SPRING RING

Заводской номер: Х520804401000 Количество на модель: 3
Х520804401000
3
24

Номер детали на чертеже:

24

STRAP

Заводской номер: Н178880020010 Количество на модель: 1
Н178880020010
1
25

Номер детали на чертеже:

25

DISC

Заводской номер: Х450006308000 Количество на модель: 2
Х450006308000
2
26

Номер детали на чертеже:

26

HEXAGON NUT

Заводской номер: Х434102440000 Количество на модель: 2
Х434102440000
2
30

Номер детали на чертеже:

30

MOUNTING PIECE

Заводской номер: Х596332100000 Количество на модель: 1
Х596332100000
1
31

Номер детали на чертеже:

31

HYDR. PLUG SOCKET

Заводской номер: Х596303100000 Количество на модель: 1
Х596303100000
1
32

Номер детали на чертеже:

32

PIPE

Заводской номер: Х334055000940 Количество на модель: 1
Х334055000940
1
AIR TANK Fendt-524 (Xylon) часть3 AIR TANK Fendt-524 (Xylon) часть3
