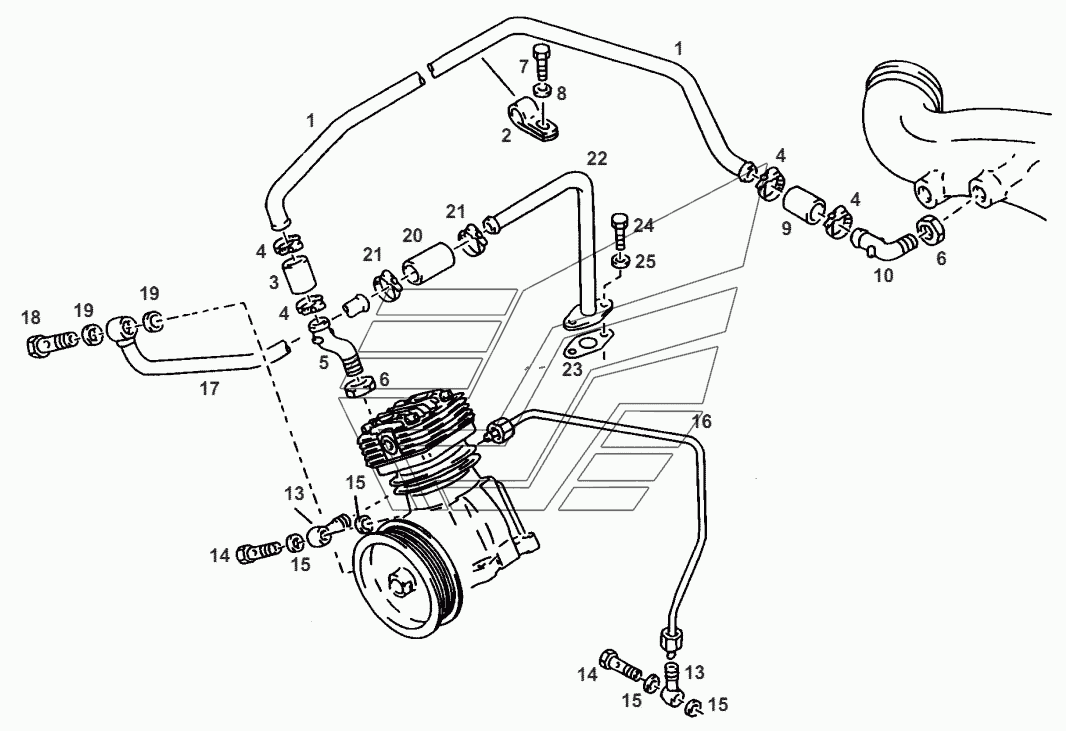

SUCTION PIPING Fendt-524 (Xylon) часть3. Каталог 2012г.

COMPRESSOR INSTALLAT Fendt-524 (Xylon) часть3 PRESSURE PIPE Fendt-524 (Xylon) часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

SUCTION PIPING

Заводской номер: F524880010080 Количество на модель: 1
F524880010080
1
2

Номер детали на чертеже:

2

PIPE COLLAR

Заводской номер: F524880010090 Количество на модель: 1
F524880010090
1
3

Номер детали на чертеже:

3

PRESSURE HOSE

Заводской номер: Х604179202220 Количество на модель: 1
Х604179202220
1
4

Номер детали на чертеже:

4

STRAP

Заводской номер: F524880010210 Количество на модель: 4
F524880010210
4
5

Номер детали на чертеже:

5

MANIFOLD

Заводской номер: F524880010060 Количество на модель: 1
F524880010060
1
6

Номер детали на чертеже:

6

HEXAGON NUT

Заводской номер: Х436006800000 Количество на модель: 2
Х436006800000
2
7

Номер детали на чертеже:

7

HEXAGON SCREW

Заводской номер: Х487531741000 Количество на модель: 1
Х487531741000
1
8

Номер детали на чертеже:

8

DISC

Заводской номер: Х450007508000 Количество на модель: 1
Х450007508000
1
10

Номер детали на чертеже:

10

MANIFOLD

Заводской номер: F524880010200 Количество на модель: 1
F524880010200
1
13

Номер детали на чертеже:

13

BANJO FITTING

Заводской номер: F824200180080 Количество на модель: 2
F824200180080
2
14

Номер детали на чертеже:

14

HOLLOW SCREW

Заводской номер: Х494501700000 Количество на модель: 2
Х494501700000
2
15

Номер детали на чертеже:

15

SEALING RING

Заводской номер: Х540002478000 Количество на модель: 4
Х540002478000
4
16

Номер детали на чертеже:

16

OIL PRESSURE PIPE

Заводской номер: F524880010110 Количество на модель: 1
F524880010110
1
17

Номер детали на чертеже:

17

OIL RETURN TUBE

Заводской номер: F524880010120 Количество на модель: 1
F524880010120
1
18

Номер детали на чертеже:

18

SCREW

Заводской номер: Х494515800000 Количество на модель: 1
Х494515800000
1
19

Номер детали на чертеже:

19

SEALING RING

Заводской номер: Х540006678000 Количество на модель: 2
Х540006678000
2
20

Номер детали на чертеже:

20

HOSE

Заводской номер: F524880010130 Количество на модель: 1
F524880010130
1
21

Номер детали на чертеже:

21

HOSE CLIP

Заводской номер: Х458651300000 Количество на модель: 2
Х458651300000
2
22

Номер детали на чертеже:

22

OIL RETURN TUBE

Заводской номер: F524880010140 Количество на модель: 1
F524880010140
1
23

Номер детали на чертеже:

23

GASKET

Заводской номер: F524880010150 Количество на модель: 1
F524880010150
1
24

Номер детали на чертеже:

24

HEXAGON SCREW

Заводской номер: Х487527841000 Количество на модель: 2
Х487527841000
2
25

Номер детали на чертеже:

25

DISC

Заводской номер: Х450006308000 Количество на модель: 2
Х450006308000
2
