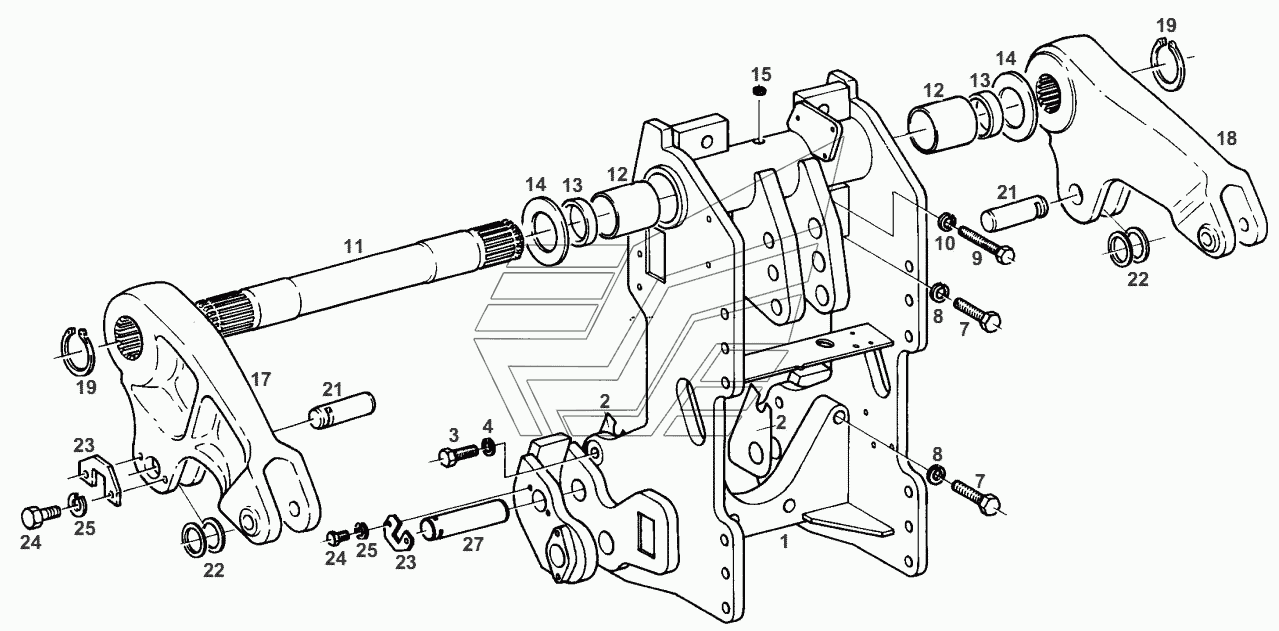

POWER LIFT Fendt-524 (Xylon) часть3. Каталог 2012г.

D.A. HYDR. CYLINDER Fendt-524 (Xylon) часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

FRAME

Заводской номер: Н524860030010 Количество на модель: 1
Н524860030010
1
2

Номер детали на чертеже:

2

SPACER PLATE

Заводской номер: 524860030020 Количество на модель: 2
524860030020
2
3

Номер детали на чертеже:

3

HEXAGON SCREW

Заводской номер: Х487545306000 Количество на модель: 2
Х487545306000
2
4

Номер детали на чертеже:

4

SPRING RING

Заводской номер: Х520806601000 Количество на модель: 2
Х520806601000
2
7

Номер детали на чертеже:

7

HEXAGON SCREW

Заводской номер: Х487551200000 Количество на модель: 8
Х487551200000
8
8

Номер детали на чертеже:

8

SPRING RING

Заводской номер: Х520807201000 Количество на модель: 8
Х520807201000
8
9

Номер детали на чертеже:

9

HEXAGON SCREW

Заводской номер: Х486542202000 Количество на модель: 3
Х486542202000
3
10

Номер детали на чертеже:

10

SPRING RING

Заводской номер: Х520806001000 Количество на модель: 3
Х520806001000
3
11

Номер детали на чертеже:

11

LIFT SHAFT

Заводской номер: 404860030030 Количество на модель: 1
404860030030
1
12

Номер детали на чертеже:

12

BUSH

Заводской номер: 199860030070 Количество на модель: 2
199860030070
2
13

Номер детали на чертеже:

13

ROTARY SHAFT SEAL

Заводской номер: Х550132802000 Количество на модель: 2
Х550132802000
2
14

Номер детали на чертеже:

14

DISC

Заводской номер: 199860030110 Количество на модель: 2
199860030110
2
15

Номер детали на чертеже:

15

LOCK SCREW

Заводской номер: Х483501600000 Количество на модель: 1
Х483501600000
1
17

Номер детали на чертеже:

17

HYDRAULIC LIFT ARM

Заводской номер: 514860030020 Количество на модель: 1
514860030020
1
18

Номер детали на чертеже:

18

HYDRAULIC LIFT ARM

Заводской номер: 199861030030 Количество на модель: 1
199861030030
1
19

Номер детали на чертеже:

19

CIRCLIP

Заводской номер: Х530006646000 Количество на модель: 2
Х530006646000
2
21

Номер детали на чертеже:

21

BOLT

Заводской номер: 199860030080 Количество на модель: 2
199860030080
2
22

Номер детали на чертеже:

22

SEALING RING

Заводской номер: 199860030330 Количество на модель: 4
199860030330
4
23

Номер детали на чертеже:

23

LOCKING PLATE

Заводской номер: 199860030090 Количество на модель: 4
199860030090
4
24

Номер детали на чертеже:

24

HEXAGON SCREW

Заводской номер: Х487527641000 Количество на модель: 8
Х487527641000
8
25

Номер детали на чертеже:

25

SPRING RING

Заводской номер: Х520803901000 Количество на модель: 8
Х520803901000
8
27

Номер детали на чертеже:

27

BOLT

Заводской номер: 524860030010 Количество на модель: 2
524860030010
2
D.A. HYDR. CYLINDER Fendt-524 (Xylon) часть3
