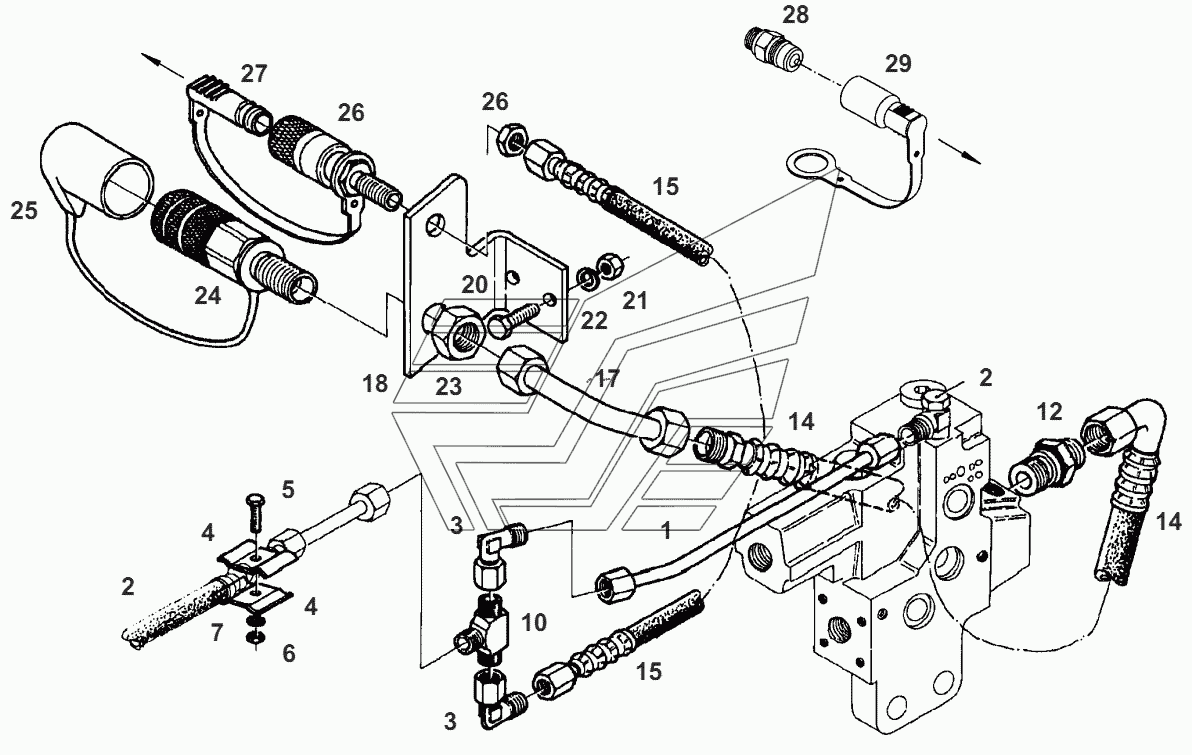

EXT.PLESS.CONNECTION Fendt-524 (Xylon) часть3. Каталог 2012г.

HYDR.CONN. D.A. MID. Fendt-524 (Xylon) часть3 RETURNFLOW MIDDLE Fendt-524 (Xylon) часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

PRESSURE PIPE

Заводской номер: H524960660010 Количество на модель: 1
H524960660010
1
3

Номер детали на чертеже:

3

FITTING

Заводской номер: X584316000000 Количество на модель: 2
X584316000000
2
4

Номер детали на чертеже:

4

COLLAR

Заводской номер: 178950010260 Количество на модель: 2
178950010260
2
5

Номер детали на чертеже:

5

HEXAGON SCREW

Заводской номер: X487521141000 Количество на модель: 1
X487521141000
1
6

Номер детали на чертеже:

6

HEXAGON NUT

Заводской номер: X428202239000 Количество на модель: 1
X428202239000
1
7

Номер детали на чертеже:

7

SPRING RING

Заводской номер: X520803001000 Количество на модель: 1
X520803001000
1
10

Номер детали на чертеже:

10

VALVE

Заводской номер: H514950010500 Количество на модель: 1
H514950010500
1
12

Номер детали на чертеже:

12

THREADED SOCKET

Заводской номер: X592502201000 Количество на модель: 1
X592502201000
1
14

Номер детали на чертеже:

14

PRESSURE HOSE

Заводской номер: X591689100000 Количество на модель: 1
X591689100000
1
15

Номер детали на чертеже:

15

PRESSURE HOSE

Заводской номер: X591603000000 Количество на модель: 1
X591603000000
1
17

Номер детали на чертеже:

17

PRESSURE PIPE

Заводской номер: H816950010510 Количество на модель: 1
H816950010510
1
18

Номер детали на чертеже:

18

RETAINING ANGLE

Заводской номер: 524960660020 Количество на модель: 1
524960660020
1
20

Номер детали на чертеже:

20

HEXAGON SCREW

Заводской номер: X487527941000 Количество на модель: 2
X487527941000
2
21

Номер детали на чертеже:

21

HEXAGON NUT

Заводской номер: X428202439000 Количество на модель: 2
X428202439000
2
22

Номер детали на чертеже:

22

SPRING RING

Заводской номер: X520803901000 Количество на модель: 2
X520803901000
2
23

Номер детали на чертеже:

23

NUT

Заводской номер: X435906000000 Количество на модель: 1
X435906000000
1
24

Номер детали на чертеже:

24

COUPLING SLEEVE

Заводской номер: G380922030011 Количество на модель: 1
G380922030011
1
24

Номер детали на чертеже:

24

SET OF GASKETS

Заводской номер: F380922030011 Количество на модель: 1
F380922030011
1
25

Номер детали на чертеже:

25

DUST GUARD CAP

Заводской номер: 380922030010 Количество на модель: 1
380922030010
1
26

Номер детали на чертеже:

26

SET OF GASKETS

Заводской номер: F716961661020 Количество на модель: 1
F716961661020
1
26

Номер детали на чертеже:

26

SET OF GASKETS

Заводской номер: F178960190010 Количество на модель: 1
F178960190010
1
26

Номер детали на чертеже:

26

COUPLING SLEEVE

Заводской номер: G716961661060 Количество на модель: 1
G716961661060
1
27

Номер детали на чертеже:

27

DUST PLUG

Заводской номер: 716961661030 Количество на модель: 1
716961661030
1
28

Номер детали на чертеже:

28

COUPLING PIECE

Заводской номер: X591906600000 Количество на модель: 1
X591906600000
1
29

Номер детали на чертеже:

29

DUST SLEEVE

Заводской номер: X591906400000 Количество на модель: 1
X591906400000
1
HYDR.CONN. D.A. MID. Fendt-524 (Xylon) часть3 RETURNFLOW MIDDLE Fendt-524 (Xylon) часть3
