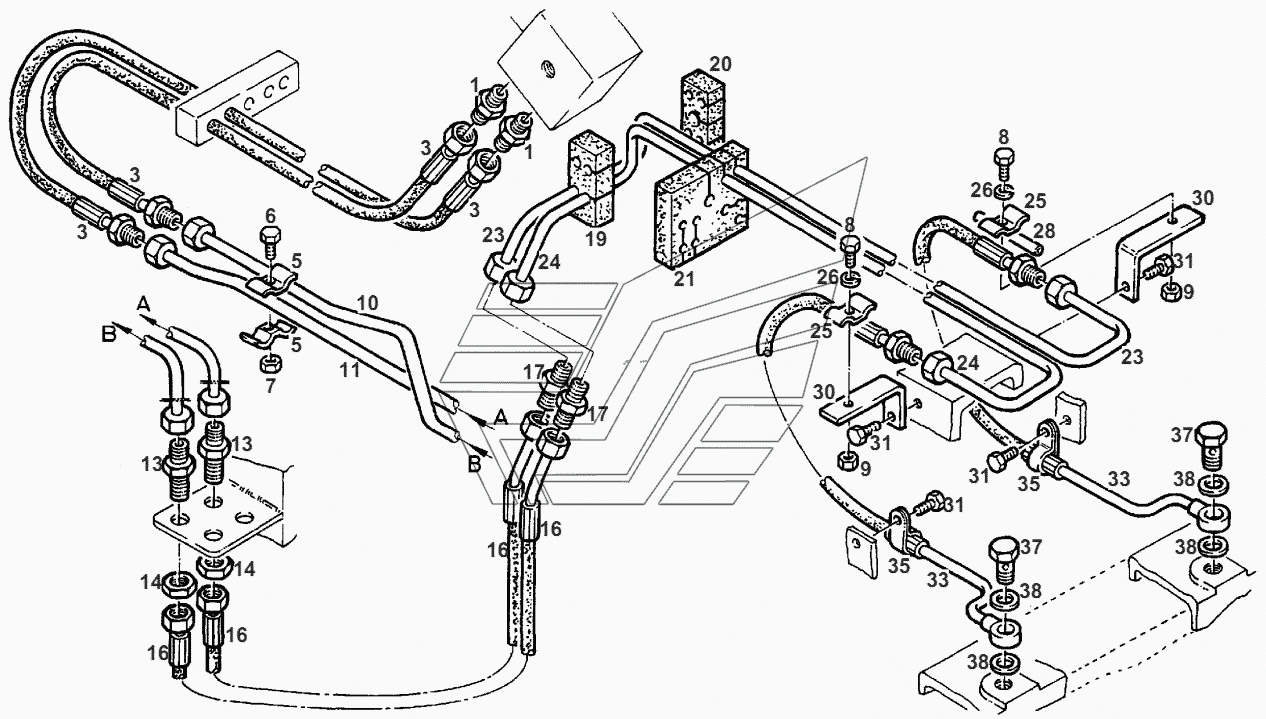

PIPE Fendt-524 (Xylon) часть3. Каталог 2012г.

PIPES HYDR.STEERING Fendt-524 (Xylon) часть3 PIPES HD.TRAIL.BRAKE Fendt-524 (Xylon) часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

THREADED SOCKET

Заводской номер: X592502700000 Количество на модель: 2
X592502700000
2
3

Номер детали на чертеже:

3

PRESSURE HOSE

Заводской номер: X591604801000 Количество на модель: 2
X591604801000
2
5

Номер детали на чертеже:

5

COLLAR

Заводской номер: 278951130280 Количество на модель: 2
278951130280
2
6

Номер детали на чертеже:

6

HEXAGON SCREW

Заводской номер: X487521141000 Количество на модель: 1
X487521141000
1
7

Номер детали на чертеже:

7

HEXAGON NUT

Заводской номер: X428202239000 Количество на модель: 1
X428202239000
1
10

Номер детали на чертеже:

10

PRESSURE PIPE

Заводской номер: H524950010500 Количество на модель: 1
H524950010500
1
11

Номер детали на чертеже:

11

PRESSURE PIPE

Заводской номер: H524950010510 Количество на модель: 1
H524950010510
1
13

Номер детали на чертеже:

13

FEED THROUGH SOCKET

Заводской номер: X592116200000 Количество на модель: 2
X592116200000
2
14

Номер детали на чертеже:

14

HEXAGON NUT

Заводской номер: X428804804000 Количество на модель: 2
X428804804000
2
16

Номер детали на чертеже:

16

PRESSURE HOSE

Заводской номер: X591687000000 Количество на модель: 2
X591687000000
2
17

Номер детали на чертеже:

17

UNION

Заводской номер: X592616200000 Количество на модель: 2
X592616200000
2
19

Номер детали на чертеже:

19

TUBE BRACKET

Заводской номер: 524950010150 Количество на модель: 1
524950010150
1
20

Номер детали на чертеже:

20

TUBE BRACKET

Заводской номер: 524950010160 Количество на модель: 1
524950010160
1
21

Номер детали на чертеже:

21

TUBE BRACKET

Заводской номер: 524950010170 Количество на модель: 1
524950010170
1
23

Номер детали на чертеже:

23

PRESSURE PIPE

Заводской номер: H524950010310 Количество на модель: 1
H524950010310
1
24

Номер детали на чертеже:

24

PRESSURE PIPE

Заводской номер: H524950010320 Количество на модель: 1
H524950010320
1
25

Номер детали на чертеже:

25

COLLAR

Заводской номер: 178950010260 Количество на модель: 2
178950010260
2
26

Номер детали на чертеже:

26

SPRING RING

Заводской номер: X520803001000 Количество на модель: 2
X520803001000
2
28

Номер детали на чертеже:

28

BOLT

Заводской номер: 916960640020 Количество на модель: 1
916960640020
1
30

Номер детали на чертеже:

30

PLATE

Заводской номер: 524950010100 Количество на модель: 2
524950010100
2
31

Номер детали на чертеже:

31

HEXAGON SCREW

Заводской номер: X487520641000 Количество на модель: 4
X487520641000
4
33

Номер детали на чертеже:

33

HOSE LINE

Заводской номер: H524950010350 Количество на модель: 2
H524950010350
2
35

Номер детали на чертеже:

35

PIPE COLLAR

Заводской номер: X459075700000 Количество на модель: 2
X459075700000
2
37

Номер детали на чертеже:

37

HOLLOW SCREW

Заводской номер: 205300132010 Количество на модель: 2
205300132010
2
38

Номер детали на чертеже:

38

USIT RING

Заводской номер: X566007974000 Количество на модель: 4
X566007974000
4
PIPES HYDR.STEERING Fendt-524 (Xylon) часть3 PIPES HD.TRAIL.BRAKE Fendt-524 (Xylon) часть3
