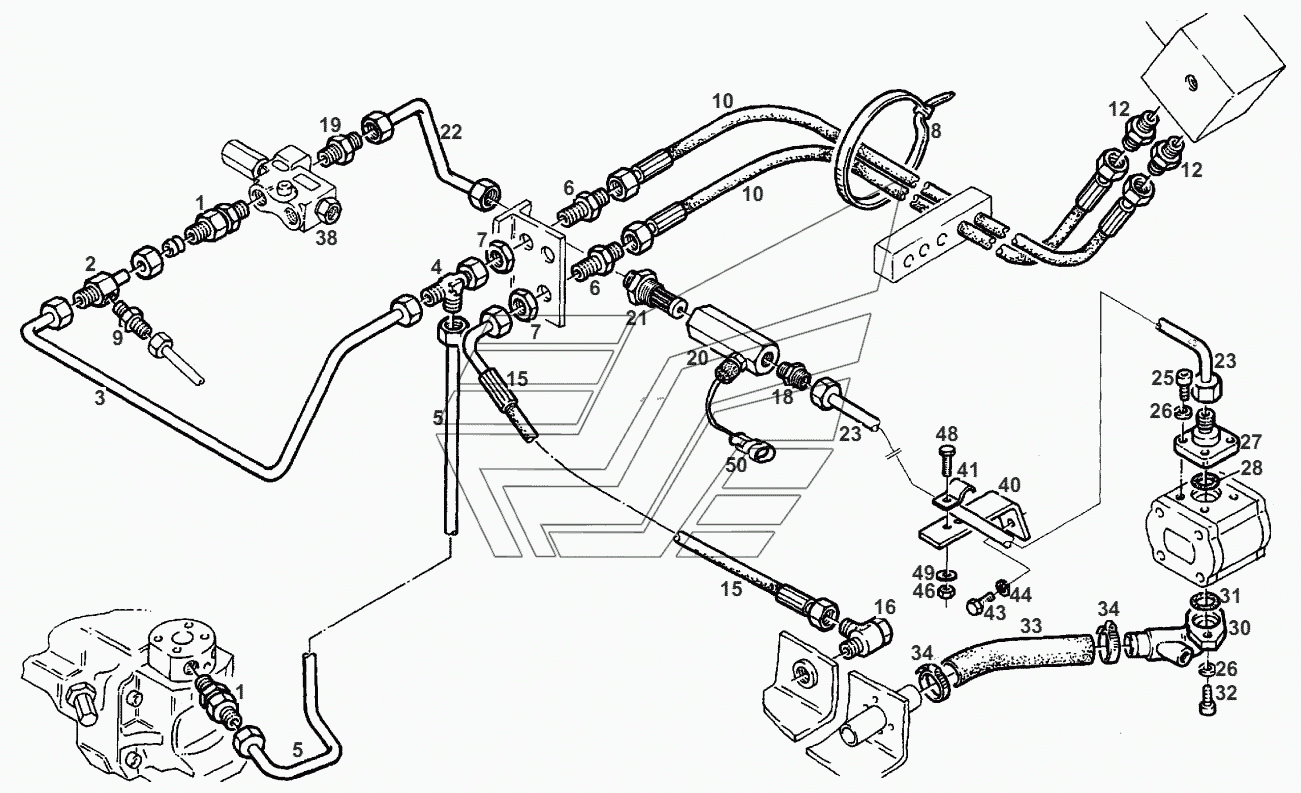

PIPES BASIC CIRCUIT Fendt-524 (Xylon) часть3. Каталог 2012г.

PIPES BASIC CIRCUIT Fendt-524 (Xylon) часть3 PIPES-WITH OIL COOL. Fendt-524 (Xylon) часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

CHECK VALVE

Заводской номер: X600701300000 Количество на модель: 2
X600701300000
2
2

Номер детали на чертеже:

2

MEASURING ADAPTER

Заводской номер: 816950010190 Количество на модель: 1
816950010190
1
3

Номер детали на чертеже:

3

PRESSURE PIPE

Заводской номер: H524950010391 Количество на модель: 1
H524950010391
1
4

Номер детали на чертеже:

4

FITTING

Заводской номер: X584416300000 Количество на модель: 1
X584416300000
1
4

Номер детали на чертеже:

4

CUTTING RING

Заводской номер: X592016302000 Количество на модель:
X592016302000
4

Номер детали на чертеже:

4

GLAND NUT

Заводской номер: X596516339000 Количество на модель:
X596516339000
5

Номер детали на чертеже:

5

PRESSURE PIPE

Заводской номер: H524950010371 Количество на модель: 1
H524950010371
1
6

Номер детали на чертеже:

6

FEED THROUGH SOCKET

Заводской номер: X592116300000 Количество на модель: 2
X592116300000
2
7

Номер детали на чертеже:

7

NUT

Заводской номер: X435906000000 Количество на модель: 2
X435906000000
2
8

Номер детали на чертеже:

8

CABLE TAPE

Заводской номер: X665091000000 Количество на модель: 1
X665091000000
1
9

Номер детали на чертеже:

9

THREADED SOCKET

Заводской номер: X592501002000 Количество на модель: 1
X592501002000
1
10

Номер детали на чертеже:

10

PRESSURE HOSE

Заводской номер: X591636301000 Количество на модель: 2
X591636301000
2
12

Номер детали на чертеже:

12

THREADED SOCKET

Заводской номер: X592501300000 Количество на модель: 2
X592501300000
2
15

Номер детали на чертеже:

15

PRESSURE HOSE

Заводской номер: X591648100000 Количество на модель: 1
X591648100000
1
16

Номер детали на чертеже:

16

SWIVELLING FITTING

Заводской номер: X584101300000 Количество на модель: 1
X584101300000
1
19

Номер детали на чертеже:

19

THREADED SOCKET

Заводской номер: X592502201000 Количество на модель: 1
X592502201000
1
20

Номер детали на чертеже:

20

HIGHPRESSURE FILTER

Заводской номер: G916950010021 Количество на модель: 1
G916950010021
1
21

Номер детали на чертеже:

21

STRAINER INSERT

Заводской номер: F916950010010 Количество на модель: 1
F916950010010
1
22

Номер детали на чертеже:

22

PRESSURE PIPE

Заводской номер: H524950011100 Количество на модель: 1
H524950011100
1
23

Номер детали на чертеже:

23

PRESSURE PIPE

Заводской номер: H524950011110 Количество на модель: 1
H524950011110
1
25

Номер детали на чертеже:

25

CYLIND. HEAD SCREW

Заводской номер: X485005105000 Количество на модель: 4
X485005105000
4
26

Номер детали на чертеже:

26

SPRING RING

Заводской номер: X520803001000 Количество на модель: 4
X520803001000
4
27

Номер детали на чертеже:

27

FLANGED SOCKET

Заводской номер: X593716300000 Количество на модель: 1
X593716300000
1
28

Номер детали на чертеже:

28

O-RING

Заводской номер: X548857366000 Количество на модель: 1
X548857366000
1
30

Номер детали на чертеже:

30

SUCTION FLANGE

Заводской номер: 524950010010 Количество на модель: 1
524950010010
1
31

Номер детали на чертеже:

31

O-RING

Заводской номер: X548868966000 Количество на модель: 1
X548868966000
1
32

Номер детали на чертеже:

32

CYLIND. HEAD SCREW

Заводской номер: X485005305000 Количество на модель: 2
X485005305000
2
33

Номер детали на чертеже:

33

HOSE BOW

Заводской номер: 524950010050 Количество на модель: 1
524950010050
1
34

Номер детали на чертеже:

34

HOSE CLIP

Заводской номер: X458651800000 Количество на модель: 2
X458651800000
2
40

Номер детали на чертеже:

40

SUPPORT

Заводской номер: 514950010031 Количество на модель: 1
514950010031
1
41

Номер детали на чертеже:

41

COLLAR

Заводской номер: 238953010060 Количество на модель: 1
238953010060
1
43

Номер детали на чертеже:

43

HEXAGON SCREW

Заводской номер: X487531341000 Количество на модель: 1
X487531341000
1
44

Номер детали на чертеже:

44

SPRING RING

Заводской номер: X520804401000 Количество на модель: 1
X520804401000
1
46

Номер детали на чертеже:

46

HEXAGON NUT

Заводской номер: X428202239000 Количество на модель: 1
X428202239000
1
48

Номер детали на чертеже:

48

HEXAGON SCREW

Заводской номер: X487520741000 Количество на модель: 1
X487520741000
1
49

Номер детали на чертеже:

49

DISC

Заводской номер: X454305108000 Количество на модель: 1
X454305108000
1
50

Номер детали на чертеже:

50

CABLE LOOM

Заводской номер: H411901041050 Количество на модель: 1
H411901041050
1
