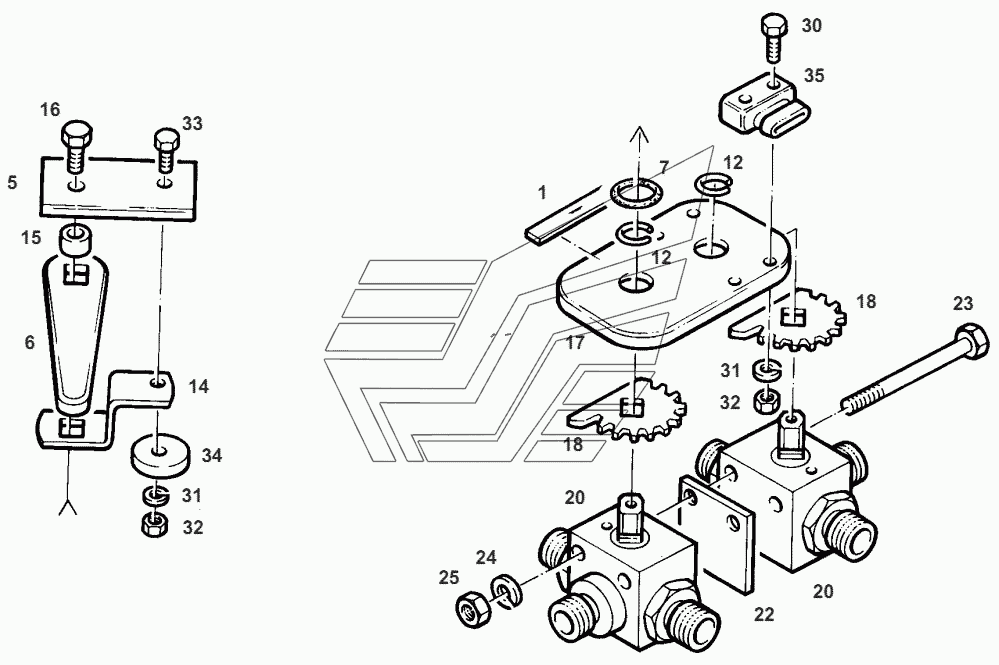

SHIFTING Fendt-524 (Xylon) часть3. Каталог 2012г.

PUMP INSTALLATION Fendt-524 (Xylon) часть3 SHIFTING Fendt-524 (Xylon) часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

HYDRAULIC PUMP

Заводской номер: G297940010010 Количество на модель: 1
G297940010010
1
1

Номер детали на чертеже:

1

INSTRUCTION PLATE

Заводской номер: 816950010260 Количество на модель: 1
816950010260
1
5

Номер детали на чертеже:

5

COVER

Заводской номер: 524950010180 Количество на модель: 1
524950010180
1
6

Номер детали на чертеже:

6

COCK SPANNER

Заводской номер: X598020200000 Количество на модель: 1
X598020200000
1
7

Номер детали на чертеже:

7

O-RING

Заводской номер: X548854466000 Количество на модель: 1
X548854466000
1
12

Номер детали на чертеже:

12

SNAP RING

Заводской номер: X533206646000 Количество на модель: 2
X533206646000
2
14

Номер детали на чертеже:

14

DRIVER

Заводской номер: 514950160250 Количество на модель: 1
514950160250
1
15

Номер детали на чертеже:

15

BUSH

Заводской номер: 198100120040 Количество на модель: 1
198100120040
1
16

Номер детали на чертеже:

16

HEXAGON SCREW

Заводской номер: X487517505000 Количество на модель: 1
X487517505000
1
17

Номер детали на чертеже:

17

COVER

Заводской номер: 816950010221 Количество на модель: 1
816950010221
1
18

Номер детали на чертеже:

18

GEAR WHEEL

Заводской номер: 816950010210 Количество на модель: 2
816950010210
2
20

Номер детали на чертеже:

20

SET OF GASKETS

Заводской номер: F816950010010 Количество на модель: 2
F816950010010
2
20

Номер детали на чертеже:

20

WAY BALL VALVE

Заводской номер: G816950010200 Количество на модель: 2
G816950010200
2
22

Номер детали на чертеже:

22

SPACER

Заводской номер: 514950160230 Количество на модель: 1
514950160230
1
23

Номер детали на чертеже:

23

HEXAGON SCREW

Заводской номер: X486522541000 Количество на модель: 2
X486522541000
2
24

Номер детали на чертеже:

24

SPRING RING

Заводской номер: X520803001000 Количество на модель: 2
X520803001000
2
25

Номер детали на чертеже:

25

HEXAGON NUT

Заводской номер: X428202239000 Количество на модель: 2
X428202239000
2
30

Номер детали на чертеже:

30

HEXAGON SCREW

Заводской номер: X487513841000 Количество на модель: 2
X487513841000
2
31

Номер детали на чертеже:

31

SPRING RING

Заводской номер: X520802201000 Количество на модель: 3
X520802201000
3
32

Номер детали на чертеже:

32

HEXAGON NUT

Заводской номер: X428201839000 Количество на модель: 3
X428201839000
3
33

Номер детали на чертеже:

33

CYLIND. HEAD SCREW

Заводской номер: X461717539000 Количество на модель: 1
X461717539000
1
34

Номер детали на чертеже:

34

MAGNET

Заводской номер: X830120050000 Количество на модель: 1
X830120050000
1
