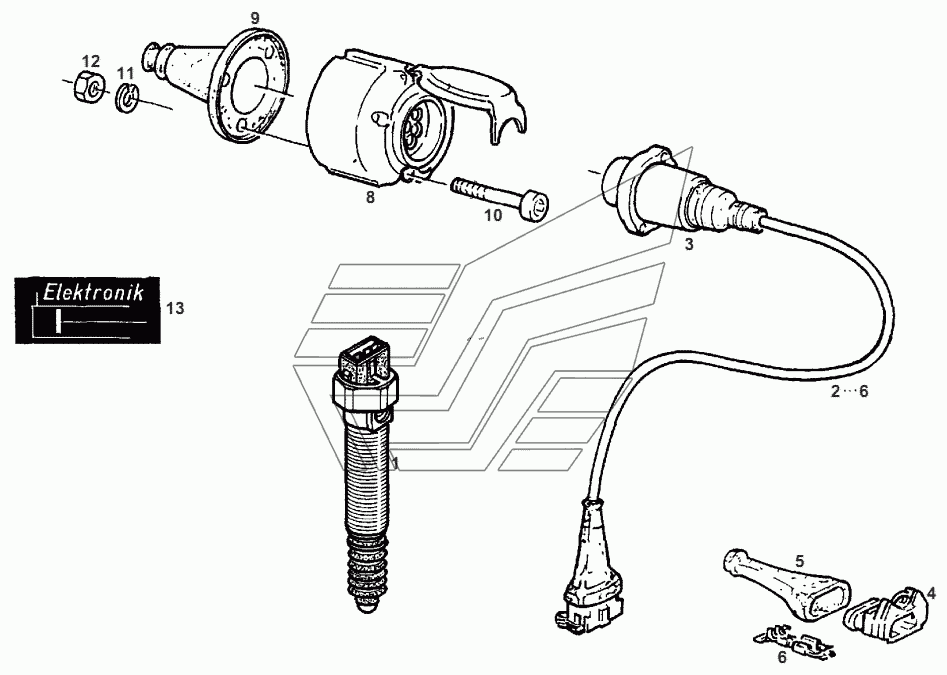

EL.HD.REMOTE CONTROL Fendt-524 (Xylon) часть3. Каталог 2012г.

CONTROL PART Fendt-524 (Xylon) часть3 FRONT WEIGHT CARRIER Fendt-524 (Xylon) часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
8
9
10
11
12
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

PATH-MEASUR. SYSTEM

Заводской номер: G716860180010 Количество на модель: 1
G716860180010
1
2

Номер детали на чертеже:

2

EXTENSION CORD

Заводской номер: H385860180020 Количество на модель: 1
H385860180020
1
3

Номер детали на чертеже:

3

PLUG

Заводской номер: X830230551000 Количество на модель: 1
X830230551000
1
4

Номер детали на чертеже:

4

PLUG HOUSING

Заводской номер: 285860180101 Количество на модель: 1
285860180101
1
5

Номер детали на чертеже:

5

PROTECTING CAP

Заводской номер: 285860180120 Количество на модель: 1
285860180120
1
6

Номер детали на чертеже:

6

TIMER CONTACT

Заводской номер: 816900043500 Количество на модель: 1
816900043500
1
8

Номер детали на чертеже:

8

SOCKET

Заводской номер: X830230011000 Количество на модель: 1
X830230011000
1
9

Номер детали на чертеже:

9

CAP

Заводской номер: 178900070020 Количество на модель: 1
178900070020
1
10

Номер детали на чертеже:

10

CYLIND. HEAD SCREW

Заводской номер: X461720639000 Количество на модель: 3
X461720639000
3
11

Номер детали на чертеже:

11

SPRING RING

Заводской номер: X520802601000 Количество на модель: 3
X520802601000
3
12

Номер детали на чертеже:

12

HEXAGON NUT

Заводской номер: X428202039000 Количество на модель: 3
X428202039000
3
13

Номер детали на чертеже:

13

INSTRUCTION PLATE

Заводской номер: 291860090040 Количество на модель: 1
291860090040
1
