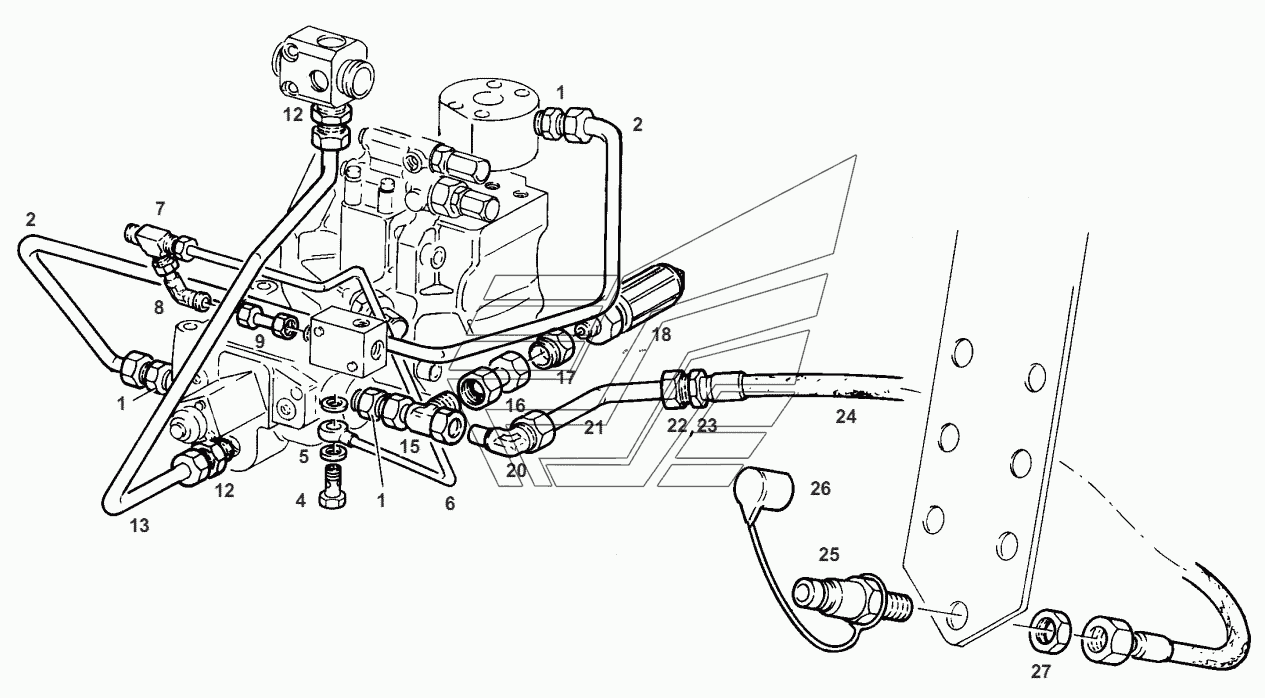

TUBE Fendt-524 (Xylon) часть3. Каталог 2012г.

TUBE Fendt-524 (Xylon) часть3 FRONT POWER LIFT Fendt-524 (Xylon) часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

THREADED SOCKET

Заводской номер: X592502201000 Количество на модель: 3
X592502201000
3
2

Номер детали на чертеже:

2

PRESSURE PIPE

Заводской номер: H514920030070 Количество на модель: 1
H514920030070
1
16

Номер детали на чертеже:

16

CUTTING RING

Заводской номер: X592016302000 Количество на модель:
X592016302000
15

Номер детали на чертеже:

15

GLAND NUT

Заводской номер: X596516339000 Количество на модель:
X596516339000
4

Номер детали на чертеже:

4

HOLLOW SCREW

Заводской номер: X494515300000 Количество на модель: 1
X494515300000
1
5

Номер детали на чертеже:

5

SEALING RING

Заводской номер: X540003278000 Количество на модель: 2
X540003278000
2
6

Номер детали на чертеже:

6

PRESSURE PIPE

Заводской номер: H524920032100 Количество на модель: 1
H524920032100
1
9

Номер детали на чертеже:

9

GLAND NUT

Заводской номер: X596516039000 Количество на модель:
X596516039000
8

Номер детали на чертеже:

8

CUTTING RING

Заводской номер: X592016002000 Количество на модель:
X592016002000
7

Номер детали на чертеже:

7

VALVE

Заводской номер: H514950010500 Количество на модель: 1
H514950010500
1
8

Номер детали на чертеже:

8

FITTING

Заводской номер: X584316000000 Количество на модель: 1
X584316000000
1
9

Номер детали на чертеже:

9

PRESSURE PIPE

Заводской номер: H816950010310 Количество на модель: 1
H816950010310
1
12

Номер детали на чертеже:

12

THREADED SOCKET

Заводской номер: X592502300000 Количество на модель: 2
X592502300000
2
13

Номер детали на чертеже:

13

CUTTING RING

Заводской номер: X592016402000 Количество на модель:
X592016402000
13

Номер детали на чертеже:

13

GLAND NUT

Заводской номер: X596516439000 Количество на модель:
X596516439000
13

Номер детали на чертеже:

13

RETURN PIPE

Заводской номер: H524920032110 Количество на модель: 1
H524920032110
1
15

Номер детали на чертеже:

15

FITTING

Заводской номер: X584416300000 Количество на модель: 1
X584416300000
1
16

Номер детали на чертеже:

16

PRESSURE PIPE

Заводской номер: H175890510210 Количество на модель: 1
H175890510210
1
17

Номер детали на чертеже:

17

THREADED SOCKET

Заводской номер: 186952170200 Количество на модель: 1
186952170200
1
18

Номер детали на чертеже:

18

SENSOR

Заводской номер: G395860902012 Количество на модель: 1
G395860902012
1
20

Номер детали на чертеже:

20

FITTING

Заводской номер: X584316300000 Количество на модель: 1
X584316300000
1
21

Номер детали на чертеже:

21

PRESSURE PIPE

Заводской номер: H312960100010 Количество на модель: 1
H312960100010
1
24

Номер детали на чертеже:

24

PRESSURE HOSE

Заводской номер: X591638800000 Количество на модель: 1
X591638800000
1
25

Номер детали на чертеже:

25

FLAT PLUG

Заводской номер: G380961140010 Количество на модель: 1
G380961140010
1
25

Номер детали на чертеже:

25

SET OF GASKETS

Заводской номер: F380961140010 Количество на модель: 1
F380961140010
1
26

Номер детали на чертеже:

26

DUST GUARD CAP

Заводской номер: 380961140010 Количество на модель: 1
380961140010
1
27

Номер детали на чертеже:

27

NUT

Заводской номер: X435906000000 Количество на модель: 1
X435906000000
1
TUBE Fendt-524 (Xylon) часть3 FRONT POWER LIFT Fendt-524 (Xylon) часть3
