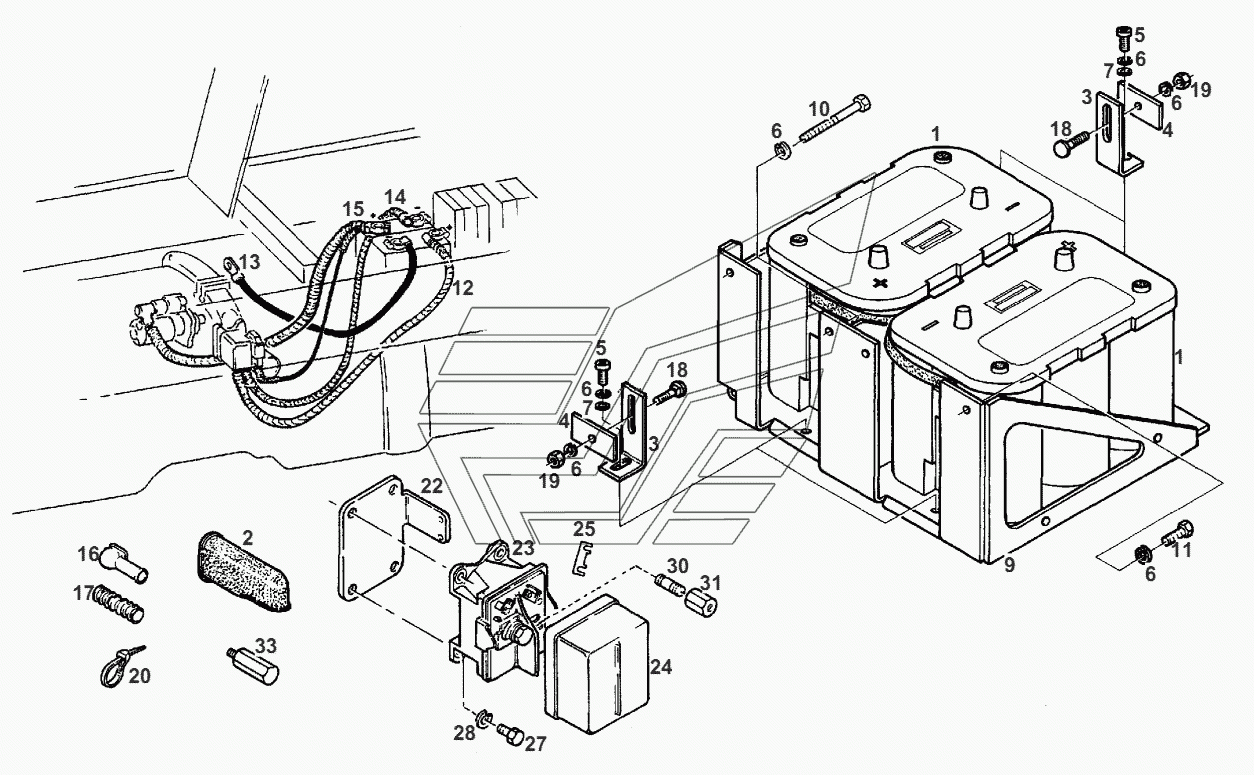

BATTERY INSTALLATION Fendt-524 (Xylon) часть3. Каталог 2012г.

BATTERY INSTALLATION Fendt-524 (Xylon) часть3 BATTERY INSTALLATION Fendt-524 (Xylon) часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BATTERY

Заводской номер: G524900051010 Количество на модель: 2
Удалить из закладок
В закладки
G524900051010
2
2

Номер детали на чертеже:

2

PROTECTING CAP

Заводской номер: X509057800000 Количество на модель: 3
Удалить из закладок
В закладки
X509057800000
3
3

Номер детали на чертеже:

3

RETAINING ANGLE

Заводской номер: 524900051010 Количество на модель: 4
Удалить из закладок
В закладки
524900051010
4
4

Номер детали на чертеже:

4

PLATE

Заводской номер: 167301130110 Количество на модель: 4
Удалить из закладок
В закладки
167301130110
4
5

Номер детали на чертеже:

5

CYLIND. HEAD SCREW

Заводской номер: X485007301000 Количество на модель: 4
Удалить из закладок
В закладки
X485007301000
4
6

Номер детали на чертеже:

6

SPRING RING

Заводской номер: X520803901000 Количество на модель: 9
Удалить из закладок
В закладки
X520803901000
9
7

Номер детали на чертеже:

7

DISC

Заводской номер: X450006308000 Количество на модель: 4
Удалить из закладок
В закладки
X450006308000
4
9

Номер детали на чертеже:

9

CONSOLE

Заводской номер: H524900050011 Количество на модель: 1
Удалить из закладок
В закладки
H524900050011
1
10

Номер детали на чертеже:

10

HEXAGON SCREW

Заводской номер: X486526401000 Количество на модель: 2
Удалить из закладок
В закладки
X486526401000
2
11

Номер детали на чертеже:

11

HEXAGON SCREW

Заводской номер: X487526841000 Количество на модель: 4
Удалить из закладок
В закладки
X487526841000
4
12

Номер детали на чертеже:

12

BATTERY LEAD

Заводской номер: H524900040131 Количество на модель: 1
Удалить из закладок
В закладки
H524900040131
1
13

Номер детали на чертеже:

13

EARTH LEAD

Заводской номер: H524900040101 Количество на модель: 1
Удалить из закладок
В закладки
H524900040101
1
14

Номер детали на чертеже:

14

EARTH LEAD

Заводской номер: H524900040121 Количество на модель: 1
Удалить из закладок
В закладки
H524900040121
1
15

Номер детали на чертеже:

15

STARTER LINE

Заводской номер: H524900040111 Количество на модель: 1
Удалить из закладок
В закладки
H524900040111
1
16

Номер детали на чертеже:

16

RUBBER CAP

Заводской номер: F015900060030 Количество на модель: 1
Удалить из закладок
В закладки
F015900060030
1
17

Номер детали на чертеже:

17

PROTECTION HOSE

Заводской номер: X665964900950 Количество на модель: 1
Удалить из закладок
В закладки
X665964900950
1
18

Номер детали на чертеже:

18

FLAT HEAD SCREW

Заводской номер: X477828102000 Количество на модель: 4
Удалить из закладок
В закладки
X477828102000
4
19

Номер детали на чертеже:

19

HEXAGON NUT

Заводской номер: X428202439000 Количество на модель: 4
Удалить из закладок
В закладки
X428202439000
4
20

Номер детали на чертеже:

20

CABLE TAPE

Заводской номер: X668981022000 Количество на модель:
Удалить из закладок
В закладки
X668981022000
20

Номер детали на чертеже:

20

CABLE TAPE

Заводской номер: X668980522000 Количество на модель:
Удалить из закладок
В закладки
X668980522000
22

Номер детали на чертеже:

22

SUPPORT

Заводской номер: 524900040040 Количество на модель: 1
Удалить из закладок
В закладки
524900040040
1
23

Номер детали на чертеже:

23

BATTERY SWITCH RELAY

Заводской номер: G816900020010 Количество на модель: 1
Удалить из закладок
В закладки
G816900020010
1
24

Номер детали на чертеже:

24

CAP

Заводской номер: F816900020020 Количество на модель: 1
Удалить из закладок
В закладки
F816900020020
1
25

Номер детали на чертеже:

25

FUSE

Заводской номер: F816900020010 Количество на модель: 1
Удалить из закладок
В закладки
F816900020010
1
30

Номер детали на чертеже:

30

THREADED PIN

Заводской номер: X489131505000 Количество на модель: 1
Удалить из закладок
В закладки
X489131505000
1
31

Номер детали на чертеже:

31

HEXAGON NUT

Заводской номер: 275900040010 Количество на модель: 1
Удалить из закладок
В закладки
275900040010
1
33

Номер детали на чертеже:

33

THREADED PIN

Заводской номер: 816900040080 Количество на модель: 1
Удалить из закладок
В закладки
816900040080
1
