CABLE LOOM Fendt-524 (Xylon) часть3. Каталог 2012г.

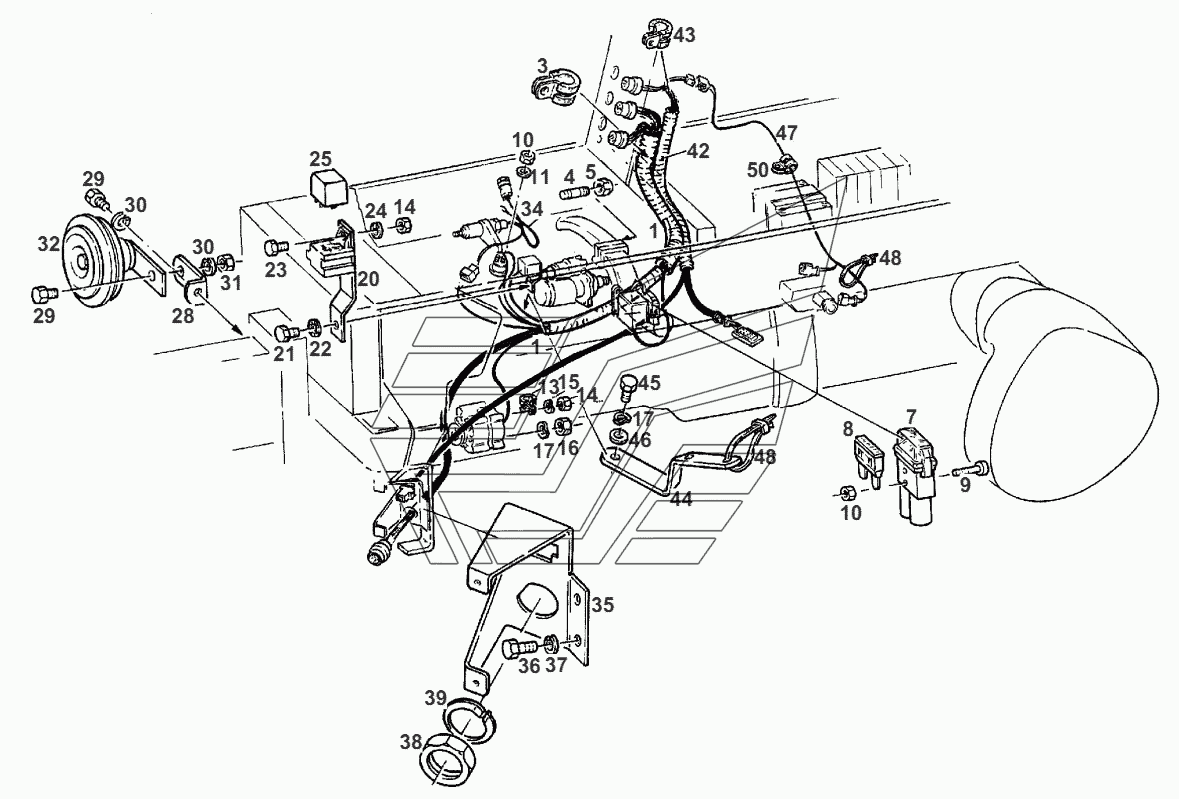

CABLE LOOM Fendt-524 (Xylon) часть3 CABLE LOOM Fendt-524 (Xylon) часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

CABLE LOOM

Заводской номер: H524900040026 Количество на модель: 1
H524900040026
1
1

Номер детали на чертеже:

1

CABLE LOOM

Заводской номер: H524900040150 Количество на модель: 1
H524900040150
1
3

Номер детали на чертеже:

3

PIPE COLLAR

Заводской номер: X459077200000 Количество на модель: 2
X459077200000
2
4

Номер детали на чертеже:

4

THREADED PIN

Заводской номер: 198904040021 Количество на модель: 1
198904040021
1
5

Номер детали на чертеже:

5

HEXAGON NUT

Заводской номер: X436302400000 Количество на модель: 1
X436302400000
1
7

Номер детали на чертеже:

7

SUPPORT

Заводской номер: G162901040010 Количество на модель: 1
G162901040010
1
8

Номер детали на чертеже:

8

FUSE

Заводской номер: H162901040070 Количество на модель: 1
H162901040070
1
9

Номер детали на чертеже:

9

CYLIND. HEAD SCREW

Заводской номер: X461718339000 Количество на модель: 2
X461718339000
2
10

Номер детали на чертеже:

10

HEXAGON NUT

Заводской номер: X428201839000 Количество на модель: 4
X428201839000
4
11

Номер детали на чертеже:

11

DISC

Заводской номер: X450503405000 Количество на модель: 2
X450503405000
2
13

Номер детали на чертеже:

13

PIPE COLLAR

Заводской номер: X459075600000 Количество на модель: 1
X459075600000
1
14

Номер детали на чертеже:

14

HEXAGON NUT

Заводской номер: X428202039000 Количество на модель: 5
X428202039000
5
15

Номер детали на чертеже:

15

SPRING WASHER

Заводской номер: X521402647000 Количество на модель: 2
X521402647000
2
16

Номер детали на чертеже:

16

HEXAGON NUT

Заводской номер: X428202439000 Количество на модель: 1
X428202439000
1
17

Номер детали на чертеже:

17

SPRING WASHER

Заводской номер: X521403947000 Количество на модель: 3
X521403947000
3
20

Номер детали на чертеже:

20

SHACKLE

Заводской номер: 205900160020 Количество на модель: 1
205900160020
1
21

Номер детали на чертеже:

21

HEXAGON SCREW

Заводской номер: X487520441000 Количество на модель: 1
X487520441000
1
22

Номер детали на чертеже:

22

WASHER

Заводской номер: X522803247000 Количество на модель: 1
X522803247000
1
23

Номер детали на чертеже:

23

HEXAGON SCREW

Заводской номер: X487517141000 Количество на модель: 1
X487517141000
1
24

Номер детали на чертеже:

24

SPRING RING

Заводской номер: X520802601000 Количество на модель: 1
X520802601000
1
25

Номер детали на чертеже:

25

RELAY

Заводской номер: H404900020040 Количество на модель: 1
H404900020040
1
28

Номер детали на чертеже:

28

ANGLE

Заводской номер: 198810902010 Количество на модель: 1
198810902010
1
29

Номер детали на чертеже:

29

HEXAGON SCREW

Заводской номер: X487526841000 Количество на модель: 2
X487526841000
2
30

Номер детали на чертеже:

30

SPRING RING

Заводской номер: X520803901000 Количество на модель: 2
X520803901000
2
32

Номер детали на чертеже:

32

HORN

Заводской номер: F238900020041 Количество на модель: 1
F238900020041
1
34

Номер детали на чертеже:

34

CABLE LOOM

Заводской номер: H524900040090 Количество на модель: 1
H524900040090
1
35

Номер детали на чертеже:

35

SUPPORT

Заводской номер: 524900040031 Количество на модель: 1
524900040031
1
36

Номер детали на чертеже:

36

HEXAGON SCREW

Заводской номер: X487530441000 Количество на модель: 2
X487530441000
2
37

Номер детали на чертеже:

37

SPRING RING

Заводской номер: X520804401000 Количество на модель: 2
X520804401000
2
38

Номер детали на чертеже:

38

NUT

Заводской номер: X429041900000 Количество на модель: 1
X429041900000
1
39

Номер детали на чертеже:

39

SPRING RING

Заводской номер: X830340050000 Количество на модель: 1
X830340050000
1
42

Номер детали на чертеже:

42

CABLE LOOM

Заводской номер: H524900040072 Количество на модель: 1
H524900040072
1
43

Номер детали на чертеже:

43

PIPE COLLAR

Заводской номер: X459076400000 Количество на модель: 2
X459076400000
2
44

Номер детали на чертеже:

44

SUPPORT

Заводской номер: 524900040020 Количество на модель: 1
524900040020
1
46

Номер детали на чертеже:

46

DISC

Заводской номер: 139900010020 Количество на модель: 1
139900010020
1
47

Номер детали на чертеже:

47

CABLE LOOM

Заводской номер: H524920100010 Количество на модель: 1
H524920100010
1
48

Номер детали на чертеже:

48

CABLE TAPE

Заводской номер: X668981022000 Количество на модель:
X668981022000
48

Номер детали на чертеже:

48

CABLE TAPE

Заводской номер: X668980522000 Количество на модель:
X668980522000
50

Номер детали на чертеже:

50

PIPE COLLAR

Заводской номер: X459075400000 Количество на модель: 2
X459075400000
2
