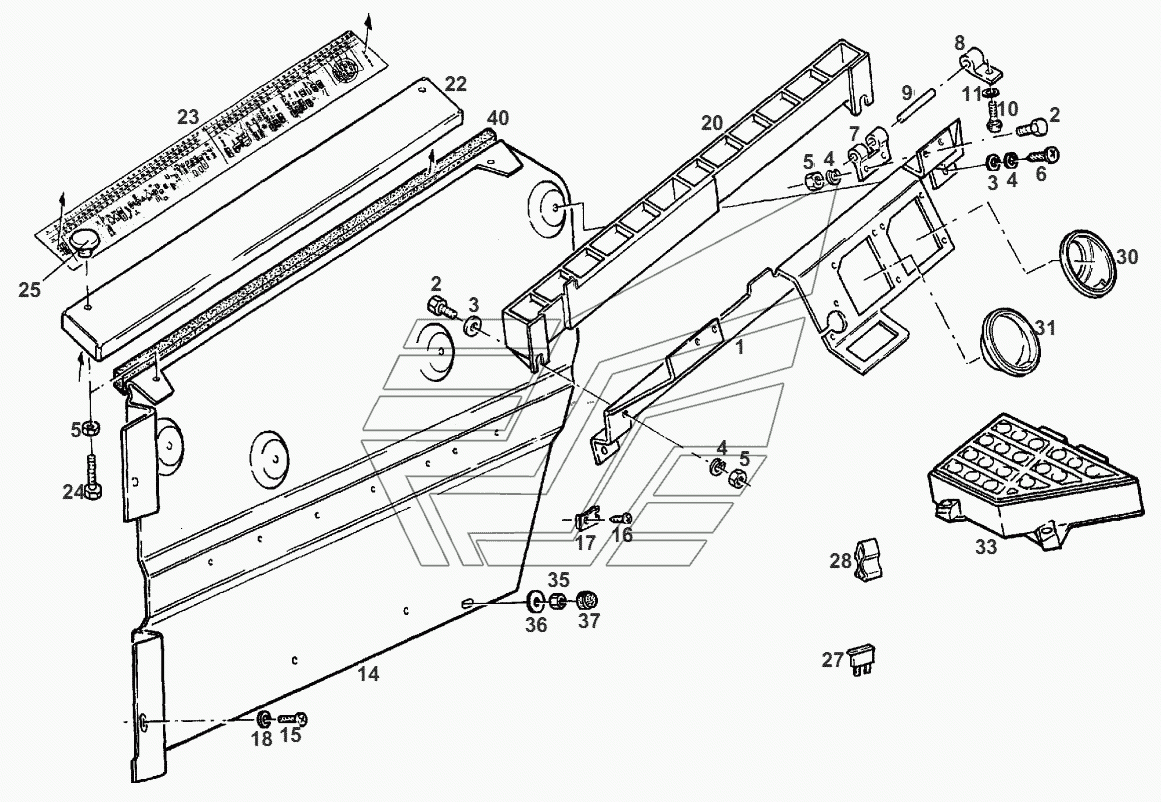

DASHBOARD Fendt-524 (Xylon) часть3. Каталог 2012г.

DASHBOARD Fendt-524 (Xylon) часть3 RELAIS MOUNTING Fendt-524 (Xylon) часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

SUPPORT

Заводской номер: 524900030210 Количество на модель: 1
524900030210
1
2

Номер детали на чертеже:

2

HEXAGON SCREW

Заводской номер: X487517141000 Количество на модель: 2
X487517141000
2
3

Номер детали на чертеже:

3

DISC

Заводской номер: X454303908000 Количество на модель: 4
X454303908000
4
4

Номер детали на чертеже:

4

SPRING RING

Заводской номер: X520802601000 Количество на модель: 6
X520802601000
6
5

Номер детали на чертеже:

5

HEXAGON NUT

Заводской номер: X428202039000 Количество на модель: 8
X428202039000
8
6

Номер детали на чертеже:

6

SELF-TAPPING SCREW

Заводской номер: X493812105000 Количество на модель: 2
X493812105000
2
7

Номер детали на чертеже:

7

HINGE

Заводской номер: 395900030150 Количество на модель: 2
395900030150
2
8

Номер детали на чертеже:

8

HINGE

Заводской номер: 395900030160 Количество на модель: 2
395900030160
2
9

Номер детали на чертеже:

9

CYLINDRICAL PIN

Заводской номер: X506234700000 Количество на модель: 2
X506234700000
2
10

Номер детали на чертеже:

10

SCREW

Заводской номер: X473514100000 Количество на модель: 2
X473514100000
2
11

Номер детали на чертеже:

11

DISC

Заводской номер: X454303308000 Количество на модель: 2
X454303308000
2
14

Номер детали на чертеже:

14

SIDE WALL

Заводской номер: 524900030250 Количество на модель: 1
524900030250
1
15

Номер детали на чертеже:

15

CUTTING SCREW

Заводской номер: X493018001000 Количество на модель: 2
X493018001000
2
16

Номер детали на чертеже:

16

SELF-TAPPING SCREW

Заводской номер: X493808675000 Количество на модель: 2
X493808675000
2
17

Номер детали на чертеже:

17

SHEET METAL NUT

Заводской номер: X435721901000 Количество на модель: 2
X435721901000
2
18

Номер детали на чертеже:

18

DISC

Заводской номер: X454305108000 Количество на модель: 2
X454305108000
2
20

Номер детали на чертеже:

20

STRIP

Заводской номер: 117902030040 Количество на модель: 1
117902030040
1
22

Номер детали на чертеже:

22

COVER

Заводской номер: 524900030220 Количество на модель: 1
524900030220
1
23

Номер детали на чертеже:

23

LABEL

Заводской номер: 312900030073 Количество на модель: 1
312900030073
1
24

Номер детали на чертеже:

24

HEXAGON SCREW

Заводской номер: X487516941000 Количество на модель: 6
X487516941000
6
25

Номер детали на чертеже:

25

HANDLE

Заводской номер: X697405400000 Количество на модель: 2
X697405400000
2
27

Номер детали на чертеже:

27

FUSE

Заводской номер: X667112602000 Количество на модель: 12
X667112602000
12
27

Номер детали на чертеже:

27

FUSE

Заводской номер: X667107801000 Количество на модель: 16
X667107801000
16
27

Номер детали на чертеже:

27

FUSE

Заводской номер: X667107000000 Количество на модель: 17
X667107000000
17
27

Номер детали на чертеже:

27

FUSE

Заводской номер: X667103902000 Количество на модель: 13
X667103902000
13
28

Номер детали на чертеже:

28

TOOL SET

Заводской номер: X830010065000 Количество на модель: 1
X830010065000
1
30

Номер детали на чертеже:

30

INSERT ELEMENT

Заводской номер: 312900030260 Количество на модель: 1
312900030260
1
31

Номер детали на чертеже:

31

COVER

Заводской номер: 312900030280 Количество на модель: 1
312900030280
1
35

Номер детали на чертеже:

35

HEXAGON NUT

Заводской номер: X428202239000 Количество на модель: 2
X428202239000
2
36

Номер детали на чертеже:

36

DISC

Заводской номер: X452405408000 Количество на модель: 2
X452405408000
2
37

Номер детали на чертеже:

37

HEXAG.PROTECTIVE CAP

Заводской номер: X499719095000 Количество на модель: 2
X499719095000
2
40

Номер детали на чертеже:

40

SEALING RIBBON

Заводской номер: 205500010090 Количество на модель: 1
205500010090
1
