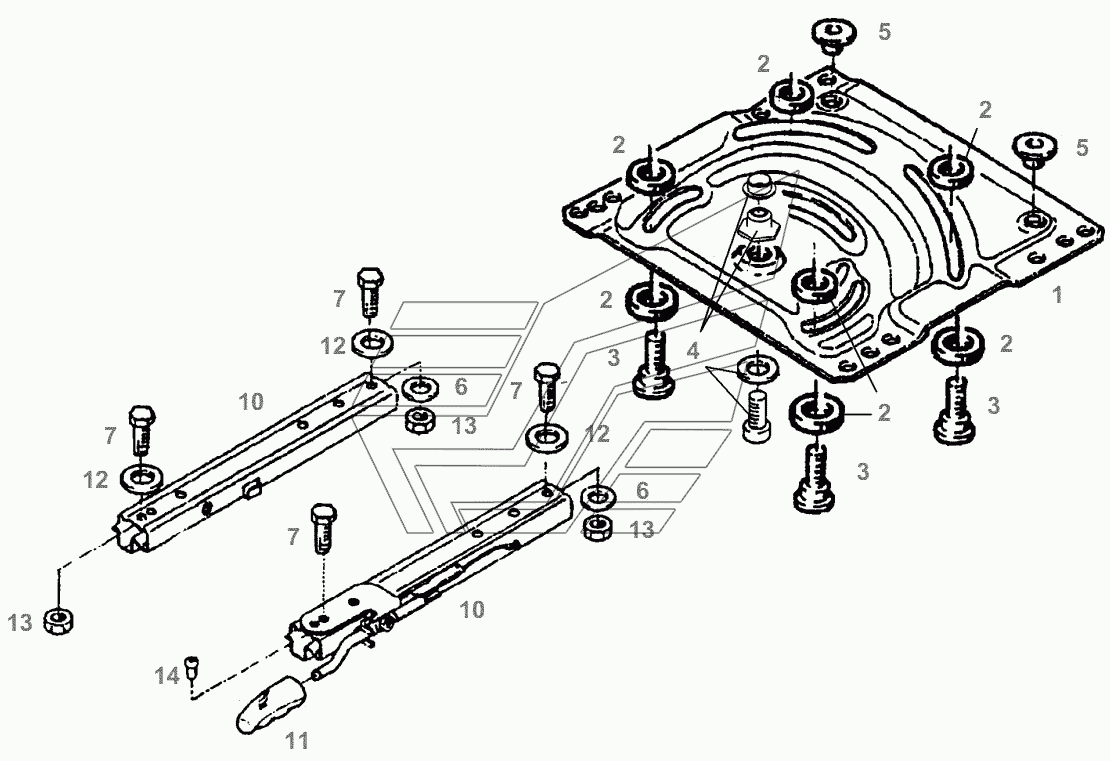

DRIVER SEAT Fendt-524 (Xylon) часть2. Каталог 2012г.

DRIVER SEAT Fendt-524 (Xylon) часть2 SPRING ASSY Fendt-524 (Xylon) часть2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

ROTARY PLATE

Заводской номер: F716501030070 Количество на модель: 1
F716501030070
1
2

Номер детали на чертеже:

2

DISC

Заводской номер: Х450108701000 Количество на модель: 8
Х450108701000
8
3

Номер детали на чертеже:

3

BOLT

Заводской номер: F339500030060 Количество на модель: 4
F339500030060
4
4

Номер детали на чертеже:

4

CENTER BEARING

Заводской номер: F916501030230 Количество на модель: 1
F916501030230
1
5

Номер детали на чертеже:

5

SLIDING DISC

Заводской номер: F198500030250 Количество на модель: 2
F198500030250
2
6

Номер детали на чертеже:

6

DISC

Заводской номер: Х450906300000 Количество на модель: 2
Х450906300000
2
7

Номер детали на чертеже:

7

HEXAGON SCREW

Заводской номер: Х487526841000 Количество на модель: 4
Х487526841000
4
10

Номер детали на чертеже:

10

ADJUSTABLE RAIC SET

Заводской номер: F248500033120 Количество на модель: 1
F248500033120
1
11

Номер детали на чертеже:

11

HANDLE

Заводской номер: F716501030060 Количество на модель: 1
F716501030060
1
12

Номер детали на чертеже:

12

DISC

Заводской номер: Х454306308000 Количество на модель: 3
Х454306308000
3
13

Номер детали на чертеже:

13

HEXAGON NUT

Заводской номер: Х428202439000 Количество на модель: 4
Х428202439000
4
14

Номер детали на чертеже:

14

CYLIND. HEAD SCREW

Заводской номер: F294500030130 Количество на модель: 4
F294500030130
4
DRIVER SEAT Fendt-524 (Xylon) часть2 SPRING ASSY Fendt-524 (Xylon) часть2
