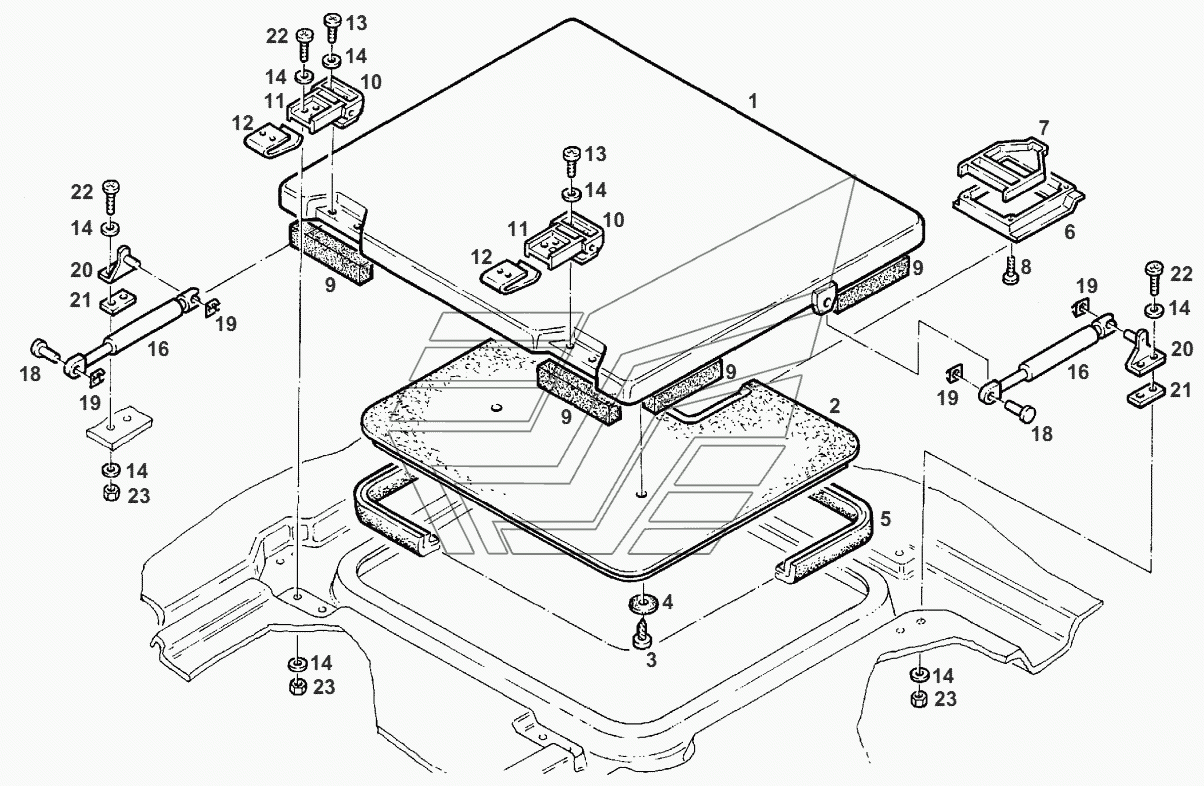

ROOF HATCH Fendt-524 (Xylon) часть2. Каталог 2012г.

FRONTAL SHEET Fendt-524 (Xylon) часть2 COATING Fendt-524 (Xylon) часть2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
13
14
16
18
19
20
21
22
23

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

ROOF HATCH

Заводской номер: 816810020200 Количество на модель: 1
816810020200
1
2

Номер детали на чертеже:

2

ROOF HATCH LINING

Заводской номер: 716810021210 Количество на модель: 1
716810021210
1
3

Номер детали на чертеже:

3

SELF-TAPPING SCREW

Заводской номер: Х496308901000 Количество на модель: 2
Х496308901000
2
4

Номер детали на чертеже:

4

PROTECTION DISC

Заводской номер: Х452055581000 Количество на модель: 2
Х452055581000
2
5

Номер детали на чертеже:

5

OUTER PROTECTION

Заводской номер: Х304287000960 Количество на модель: 1
Х304287000960
1
6

Номер детали на чертеже:

6

BRACKET

Заводской номер: 816810020260 Количество на модель: 1
816810020260
1
7

Номер детали на чертеже:

7

HANDLE RECESS

Заводской номер: 816810020250 Количество на модель: 1
816810020250
1
8

Номер детали на чертеже:

8

FILL HEAD SCREW

Заводской номер: Х473514500000 Количество на модель: 4
Х473514500000
4
9

Номер детали на чертеже:

9

TAPE

Заводской номер: 166200010020 Количество на модель: 2
166200010020
2
10

Номер детали на чертеже:

10

HINGE

Заводской номер: Н716810021020 Количество на модель: 2
Н716810021020
2
13

Номер детали на чертеже:

13

HEXAGON SCREW

Заводской номер: Х473520700000 Количество на модель: 4
Х473520700000
4
14

Номер детали на чертеже:

14

DISC

Заводской номер: Х454305108000 Количество на модель: 2
Х454305108000
2
16

Номер детали на чертеже:

16

GAS FILLED DAMPER

Заводской номер: Н816810020100 Количество на модель: 2
Н816810020100
2
18

Номер детали на чертеже:

18

RIVET

Заводской номер: Х443218600000 Количество на модель: 2
Х443218600000
2
19

Номер детали на чертеже:

19

DOUBLE-CLIP

Заводской номер: Х536604822000 Количество на модель: 4
Х536604822000
4
20

Номер детали на чертеже:

20

BRACKET

Заводской номер: Н281507230101 Количество на модель: 2
Н281507230101
2
21

Номер детали на чертеже:

21

BASE

Заводской номер: 281507230540 Количество на модель: 2
281507230540
2
22

Номер детали на чертеже:

22

FILL HEAD SCREW

Заводской номер: Х495922600000 Количество на модель: 8
Х495922600000
8
23

Номер детали на чертеже:

23

HEXAGON NUT

Заводской номер: Х430002200000 Количество на модель: 8
Х430002200000
8
