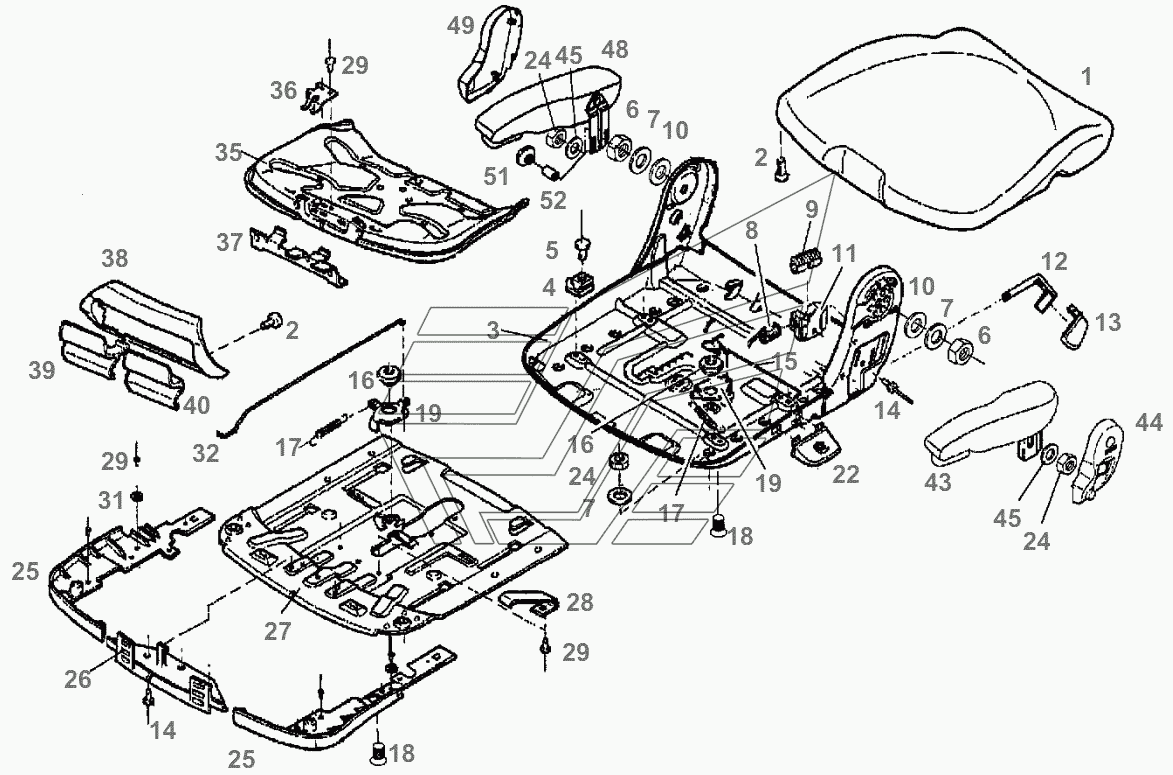

DRIVER SEAT Fendt-524 (Xylon) часть2. Каталог 2012г.

DRIVER SEAT Fendt-524 (Xylon) часть2 DRIVER SEAT Fendt-524 (Xylon) часть2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

SEAT CUSHION

Заводской номер: F916501030020 Количество на модель: 1
F916501030020
1
2

Номер детали на чертеже:

2

FILL HEAD SCREW

Заводской номер: F716501030030 Количество на модель: 6
F716501030030
6
3

Номер детали на чертеже:

3

SEAT PLATE

Заводской номер: F916501030040 Количество на модель: 1
F916501030040
1
4

Номер детали на чертеже:

4

SLIDER

Заводской номер: F716501030200 Количество на модель: 4
F716501030200
4
5

Номер детали на чертеже:

5

BLANK RIVET

Заводской номер: Х444913064000 Количество на модель: 4
Х444913064000
4
6

Номер детали на чертеже:

6

LOCKING NUT

Заводской номер: Х434102401000 Количество на модель: 2
Х434102401000
2
7

Номер детали на чертеже:

7

DISC

Заводской номер: Х450906300000 Количество на модель: 8
Х450906300000
8
8

Номер детали на чертеже:

8

FLEXIBLE SPRING

Заводской номер: F716501030260 Количество на модель: 1
F716501030260
1
9

Номер детали на чертеже:

9

LOCK

Заводской номер: F411501030010 Количество на модель: 1
F411501030010
1
10

Номер детали на чертеже:

10

DISC

Заводской номер: Х454306308000 Количество на модель: 2
Х454306308000
2
11

Номер детали на чертеже:

11

BRACKET

Заводской номер: F716501030280 Количество на модель: 1
F716501030280
1
12

Номер детали на чертеже:

12

LEVER

Заводской номер: F716501030290 Количество на модель: 1
F716501030290
1
13

Номер детали на чертеже:

13

HANDLE

Заводской номер: F716501030300 Количество на модель: 1
F716501030300
1
14

Номер детали на чертеже:

14

BLANK RIVET

Заводской номер: F716501030190 Количество на модель: 5
F716501030190
5
15

Номер детали на чертеже:

15

LINKAGE

Заводской номер: F716501030110 Количество на модель: 1
F716501030110
1
16

Номер детали на чертеже:

16

RING

Заводской номер: F716501030100 Количество на модель: 2
F716501030100
2
17

Номер детали на чертеже:

17

TENSION SPRING

Заводской номер: F198500030270 Количество на модель: 2
F198500030270
2
18

Номер детали на чертеже:

18

C'SUNK SCREW

Заводской номер: F716501030750 Количество на модель: 2
F716501030750
2
19

Номер детали на чертеже:

19

LEVER

Заводской номер: F716501030090 Количество на модель: 2
F716501030090
2
22

Номер детали на чертеже:

22

HANDLE

Заводской номер: F716501030120 Количество на модель: 1
F716501030120
1
24

Номер детали на чертеже:

24

HEXAGON NUT

Заводской номер: X428202439000 Количество на модель: 6
X428202439000
6
25

Номер детали на чертеже:

25

COVER

Заводской номер: F716501030170 Количество на модель: 1
F716501030170
1
26

Номер детали на чертеже:

26

LOCKING DEVICE

Заводской номер: F716501030180 Количество на модель: 1
F716501030180
1
27

Номер детали на чертеже:

27

PLATE

Заводской номер: F716501030130 Количество на модель: 1
F716501030130
1
28

Номер детали на чертеже:

28

SPRING PLATE

Заводской номер: F716501030140 Количество на модель: 2
F716501030140
2
29

Номер детали на чертеже:

29

BLANK RIVET

Заводской номер: X444913001000 Количество на модель: 8
X444913001000
8
31

Номер детали на чертеже:

31

DISC

Заводской номер: X454303308000 Количество на модель: 2
X454303308000
2
32

Номер детали на чертеже:

32

LINKAGE

Заводской номер: F716501030150 Количество на модель: 1
F716501030150
1
35

Номер детали на чертеже:

35

ROCKER

Заводской номер: F716501030310 Количество на модель: 1
F716501030310
1
36

Номер детали на чертеже:

36

SPRING PLATE

Заводской номер: F716501030320 Количество на модель: 1
F716501030320
1
37

Номер детали на чертеже:

37

NOTCH LEVER

Заводской номер: F716501030330 Количество на модель: 1
F716501030330
1
38

Номер детали на чертеже:

38

COVER

Заводской номер: F716501030340 Количество на модель: 1
F716501030340
1
39

Номер детали на чертеже:

39

HANDLE

Заводской номер: F716501030350 Количество на модель: 1
F716501030350
1
40

Номер детали на чертеже:

40

HANDLE

Заводской номер: F716501030360 Количество на модель: 1
F716501030360
1
43

Номер детали на чертеже:

43

ARM REST

Заводской номер: F716501030220 Количество на модель: 1
F716501030220
1
44

Номер детали на чертеже:

44

COVER

Заводской номер: F339500030010 Количество на модель: 1
F339500030010
1
45

Номер детали на чертеже:

45

DISC

Заводской номер: X454306308000 Количество на модель: 2
X454306308000
2
48

Номер детали на чертеже:

48

ARM REST

Заводской номер: F411501030020 Количество на модель: 1
F411501030020
1
49

Номер детали на чертеже:

49

COVER

Заводской номер: F339500030020 Количество на модель: 1
F339500030020
1
