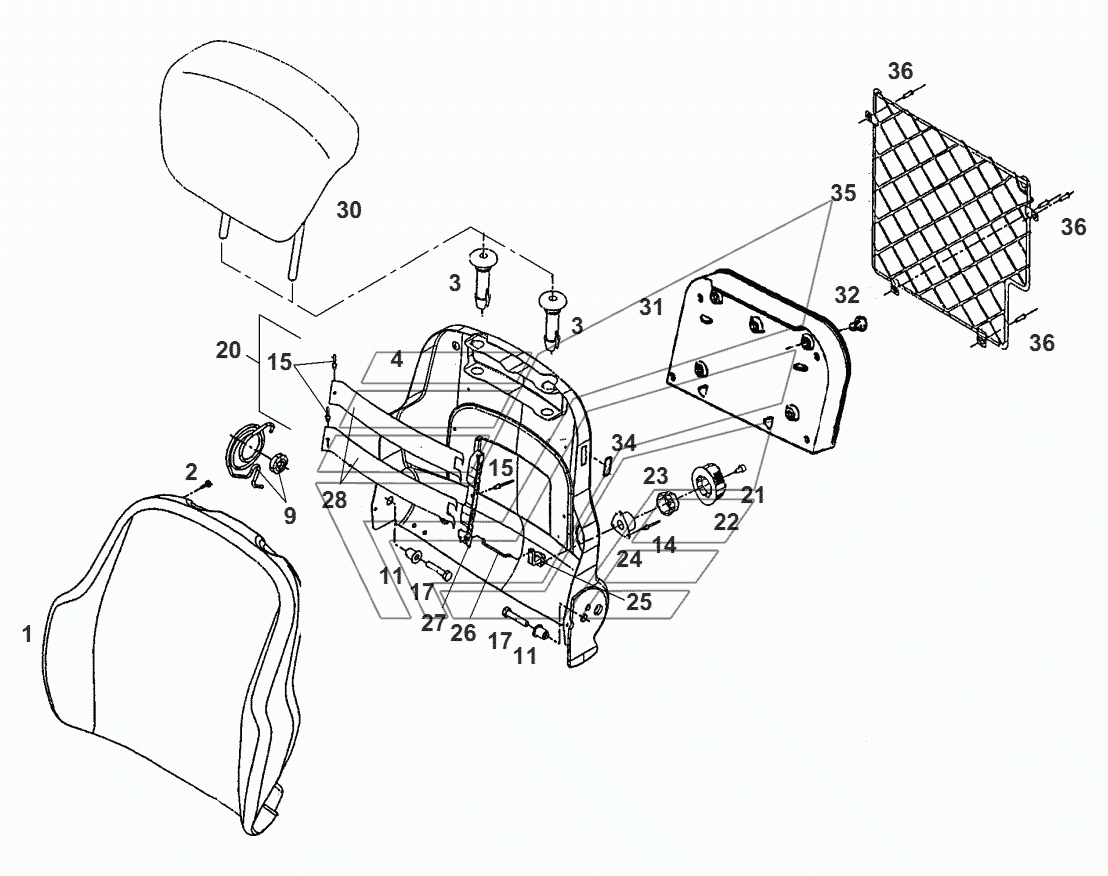

DRIVER SEAT Fendt-524 (Xylon) часть2. Каталог 2012г.

DRIVER SEAT Fendt-524 (Xylon) часть2 DRIVER SEAT Fendt-524 (Xylon) часть2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BACKREST PAD

Заводской номер: F716501030010 Количество на модель: 1
F716501030010
1
2

Номер детали на чертеже:

2

ROUND HEAD SCREW

Заводской номер: F718500030100 Количество на модель: 4
F718500030100
4
3

Номер детали на чертеже:

3

GUIDE SLEEVE

Заводской номер: F716501030510 Количество на модель: 2
F716501030510
2
4

Номер детали на чертеже:

4

BACK PART

Заводской номер: F411501030070 Количество на модель: 1
F411501030070
1
9

Номер детали на чертеже:

9

YOKE SPRING

Заводской номер: F716501030740 Количество на модель: 1
F716501030740
1
11

Номер детали на чертеже:

11

BUSH

Заводской номер: F515500030040 Количество на модель: 2
F515500030040
2
14

Номер детали на чертеже:

14

BLANK RIVET

Заводской номер: F716501030430 Количество на модель: 3
F716501030430
3
15

Номер детали на чертеже:

15

BLANK RIVET

Заводской номер: F716501030490 Количество на модель: 3
F716501030490
3
17

Номер детали на чертеже:

17

HEXAGON SCREW

Заводской номер: Х487528341000 Количество на модель: 2
Х487528341000
2
20

Номер детали на чертеже:

20

LUMBAR SUPPORT

Заводской номер: F716501030400 Количество на модель: 1
F716501030400
1
21

Номер детали на чертеже:

21

CYLIND. HEAD SCREW

Заводской номер: Х485004700000 Количество на модель: 1
Х485004700000
1
22

Номер детали на чертеже:

22

HANDLE

Заводской номер: F716501030410 Количество на модель: 1
F716501030410
1
23

Номер детали на чертеже:

23

GEARWHEEL

Заводской номер: F716501030420 Количество на модель: 1
F716501030420
1
24

Номер детали на чертеже:

24

BRAKE

Заводской номер: F716501030440 Количество на модель: 1
F716501030440
1
25

Номер детали на чертеже:

25

DRIVER

Заводской номер: F716501030450 Количество на модель: 1
F716501030450
1
26

Номер детали на чертеже:

26

LINKAGE

Заводской номер: F716501030460 Количество на модель: 1
F716501030460
1
27

Номер детали на чертеже:

27

ANGLE

Заводской номер: F716501030470 Количество на модель: 1
F716501030470
1
28

Номер детали на чертеже:

28

PLATE

Заводской номер: F716501030480 Количество на модель: 2
F716501030480
2
30

Номер детали на чертеже:

30

BACKREST EXTENSION

Заводской номер: F716501030040 Количество на модель: 1
F716501030040
1
31

Номер детали на чертеже:

31

BAG

Заводской номер: G515500030100 Количество на модель: 1
G515500030100
1
32

Номер детали на чертеже:

32

SCREW

Заводской номер: Х490617400000 Количество на модель: 5
Х490617400000
5
34

Номер детали на чертеже:

34

COVER

Заводской номер: F248500033030 Количество на модель: 1
F248500033030
1
35

Номер детали на чертеже:

35

RACK

Заводской номер: G117501030090 Количество на модель: 1
G117501030090
1
36

Номер детали на чертеже:

36

BLANK RIVET

Заводской номер: Х444913064000 Количество на модель: 4
Х444913064000
4
