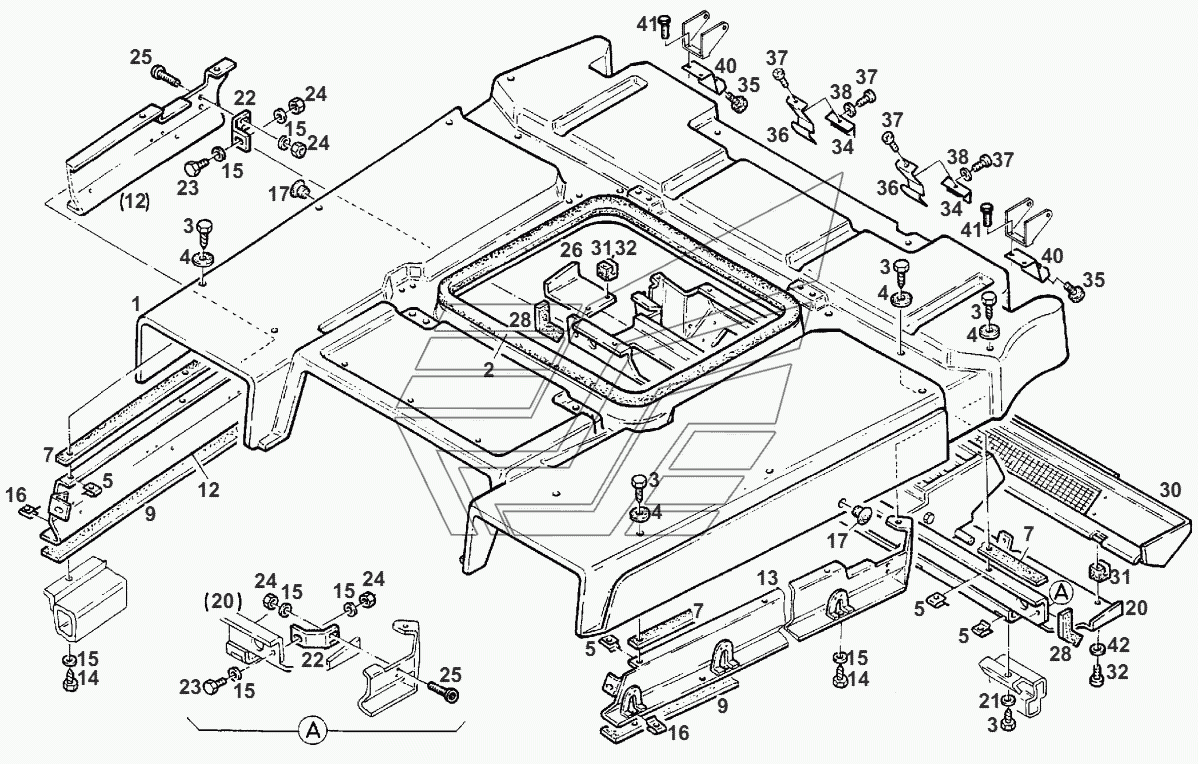

ROOF Fendt-524 (Xylon) часть2. Каталог 2012г.

COLUMN PANELLING Fendt-524 (Xylon) часть2 FRONTAL SHEET Fendt-524 (Xylon) часть2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

ROOF

Заводской номер: 524810020010 Количество на модель: 1
524810020010
1
2

Номер детали на чертеже:

2

SEALING PROFILE

Заводской номер: 816810020140 Количество на модель: 1
816810020140
1
3

Номер детали на чертеже:

3

SELF-TAPPING SCREW

Заводской номер: Х495220201000 Количество на модель: 18
Х495220201000
18
4

Номер детали на чертеже:

4

SEALING WASHER

Заводской номер: Х541819001000 Количество на модель: 18
Х541819001000
18
5

Номер детали на чертеже:

5

SHEET METAL NUT

Заводской номер: Х435722100000 Количество на модель: 24
Х435722100000
24
6

Номер детали на чертеже:

6

SELF-TAPPING SCREW

Заводской номер: Х493820105000 Количество на модель: 8
Х493820105000
8
7

Номер детали на чертеже:

7

SEALING RIBBON

Заводской номер: Х903005285995 Количество на модель: 1
Х903005285995
1
9

Номер детали на чертеже:

9

SEALING COMPOUND

Заводской номер: Х903053634000 Количество на модель:
Х903053634000
12

Номер детали на чертеже:

12

ROOF SUPPORT

Заводской номер: Н524810020030 Количество на модель: 1
Н524810020030
1
13

Номер детали на чертеже:

13

ROOF SUPPORT

Заводской номер: Н524810020020 Количество на модель: 1
Н524810020020
1
14

Номер детали на чертеже:

14

SELF-TAPPING SCREW

Заводской номер: Х495327500000 Количество на модель: 8
Х495327500000
8
15

Номер детали на чертеже:

15

DISC

Заводской номер: Х450006308000 Количество на модель: 16
Х450006308000
16
16

Номер детали на чертеже:

16

SHEET METAL NUT

Заводской номер: Х435706001000 Количество на модель: 8
Х435706001000
8
17

Номер детали на чертеже:

17

LOCKING PLUG

Заводской номер: Х499504395000 Количество на модель: 2
Х499504395000
2
20

Номер детали на чертеже:

20

ROOF SUPPORT

Заводской номер: Н524810020060 Количество на модель: 1
Н524810020060
1
20

Номер детали на чертеже:

20

ROOF SUPPORT

Заводской номер: Н524810140041 Количество на модель: 1
Н524810140041
1
21

Номер детали на чертеже:

21

DISC

Заводской номер: Х454305108000 Количество на модель: 6
Х454305108000
6
22

Номер детали на чертеже:

22

ANGLE

Заводской номер: 524810020070 Количество на модель: 2
524810020070
2
23

Номер детали на чертеже:

23

HEXAGON SCREW

Заводской номер: Х487527741000 Количество на модель: 2
Х487527741000
2
24

Номер детали на чертеже:

24

HEXAGON NUT

Заводской номер: Х428202439000 Количество на модель: 6
Х428202439000
6
25

Номер детали на чертеже:

25

FILL HEAD SCREW

Заводской номер: Х466025301000 Количество на модель: 4
Х466025301000
4
26

Номер детали на чертеже:

26

COVER SHEET

Заводской номер: 524810020090 Количество на модель: 1
524810020090
1
28

Номер детали на чертеже:

28

TAPE

Заводской номер: 199204050110 Количество на модель: 5
199204050110
5
30

Номер детали на чертеже:

30

COVER

Заводской номер: Н524810260020 Количество на модель: 1
Н524810260020
1
31

Номер детали на чертеже:

31

CABLE FASTENER

Заводской номер: Х668467000000 Количество на модель: 4
Х668467000000
4
32

Номер детали на чертеже:

32

FILL HEAD SCREW

Заводской номер: Х473520600000 Количество на модель: 4
Х473520600000
4
34

Номер детали на чертеже:

34

SUPPORT

Заводской номер: 524810260020 Количество на модель: 2
524810260020
2
35

Номер детали на чертеже:

35

PLUG

Заводской номер: 816810260061 Количество на модель: 2
816810260061
2
36

Номер детали на чертеже:

36

SPRING

Заводской номер: 210812140150 Количество на модель: 2
210812140150
2
37

Номер детали на чертеже:

37

SELF-TAPPING SCREW

Заводской номер: Х495112100000 Количество на модель: 3
Х495112100000
3
38

Номер детали на чертеже:

38

DISC

Заводской номер: Х450003908000 Количество на модель: 4
Х450003908000
4
40

Номер детали на чертеже:

40

SUPPORT

Заводской номер: 524810260030 Количество на модель: 2
524810260030
2
41

Номер детали на чертеже:

41

HEXAGON SCREW

Заводской номер: Х487526841000 Количество на модель: 4
Х487526841000
4
42

Номер детали на чертеже:

42

DISC

Заводской номер: Х450005108000 Количество на модель: 4
Х450005108000
4
