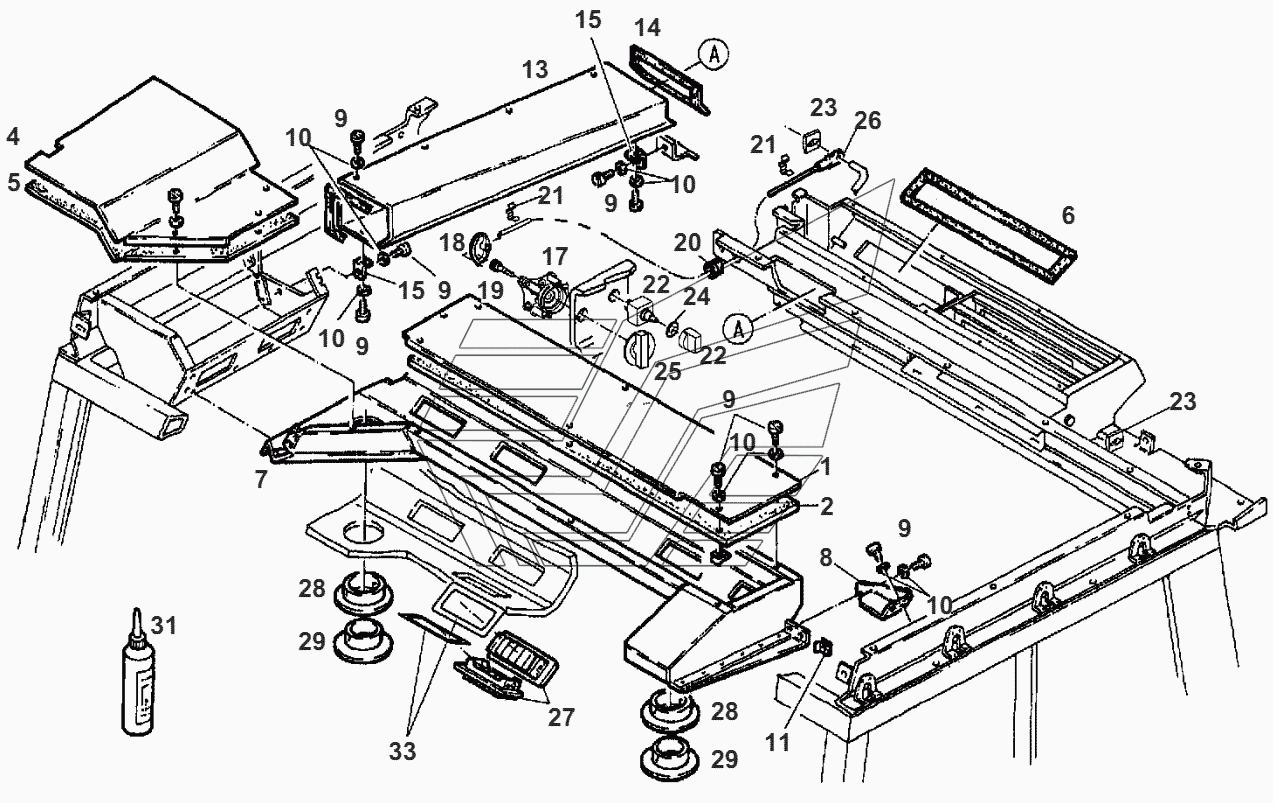

AERATION Fendt-524 (Xylon) часть2. Каталог 2012г.

AERATION Fendt-524 (Xylon) часть2 AERATION Fendt-524 (Xylon) часть2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

COVER

Заводской номер: 524810140020 Количество на модель: 1
524810140020
1
2

Номер детали на чертеже:

2

INSULATING PLATE

Заводской номер: 524810140070 Количество на модель: 1
524810140070
1
4

Номер детали на чертеже:

4

COVER

Заводской номер: 524810140090 Количество на модель: 1
524810140090
1
5

Номер детали на чертеже:

5

INSULATING PLATE

Заводской номер: 524810140180 Количество на модель: 1
524810140180
1
6

Номер детали на чертеже:

6

SEALING RIBBON

Заводской номер: Х903005285995 Количество на модель: 1
Х903005285995
1
7

Номер детали на чертеже:

7

AIR DISTRIBUTOR

Заводской номер: Н524810140020 Количество на модель: 1
Н524810140020
1
8

Номер детали на чертеже:

8

ANGLE

Заводской номер: 524810140030 Количество на модель: 1
524810140030
1
9

Номер детали на чертеже:

9

SELF-TAPPING SCREW

Заводской номер: Х495112100000 Количество на модель: 21
Х495112100000
21
10

Номер детали на чертеже:

10

DISC

Заводской номер: Х454303908000 Количество на модель: 21
Х454303908000
21
11

Номер детали на чертеже:

11

SHEET METAL NUT

Заводской номер: Х435722500000 Количество на модель: 1
Х435722500000
1
13

Номер детали на чертеже:

13

COVER SHEET

Заводской номер: 524810140061 Количество на модель: 1
524810140061
1
14

Номер детали на чертеже:

14

SEALING RIBBON

Заводской номер: Х903005289995 Количество на модель: 1
Х903005289995
1
15

Номер детали на чертеже:

15

RETAINING ANGLE

Заводской номер: 816810020060 Количество на модель: 2
816810020060
2
17

Номер детали на чертеже:

17

ACTUATOR

Заводской номер: G524810140011 Количество на модель: 1
G524810140011
1
18

Номер детали на чертеже:

18

QUADRANT

Заводской номер: 312810130452 Количество на модель: 1
312810130452
1
19

Номер детали на чертеже:

19

SHAFT

Заводской номер: 312810130463 Количество на модель: 1
312810130463
1
20

Номер детали на чертеже:

20

GROMMET

Заводской номер: 816810270010 Количество на модель: 1
816810270010
1
21

Номер детали на чертеже:

21

PROFILE SPRING

Заводской номер: Х699465000000 Количество на модель: 2
Х699465000000
2
23

Номер детали на чертеже:

23

DOUBLE-CLIP

Заводской номер: Х536603645000 Количество на модель: 2
Х536603645000
2
24

Номер детали на чертеже:

24

SPRING NUT

Заводской номер: Х536707300000 Количество на модель: 1
Х536707300000
1
25

Номер детали на чертеже:

25

CONTROL KNOB

Заводской номер: 312810130240 Количество на модель: 1
312810130240
1
26

Номер детали на чертеже:

26

CABLE

Заводской номер: Н524810140100 Количество на модель: 1
Н524810140100
1
27

Номер детали на чертеже:

27

SQUARE NOZZLE

Заводской номер: G816810140080 Количество на модель: 6
G816810140080
6
28

Номер детали на чертеже:

28

AIR JET MOUNT

Заводской номер: 816810130020 Количество на модель: 2
816810130020
2
29

Номер детали на чертеже:

29

AIR JET

Заводской номер: G816810130080 Количество на модель: 2
G816810130080
2
31

Номер детали на чертеже:

31

SEALING COMPOUND

Заводской номер: Х903053634000 Количество на модель:
Х903053634000
33

Номер детали на чертеже:

33

COVER

Заводской номер: 524810140500 Количество на модель:
524810140500
