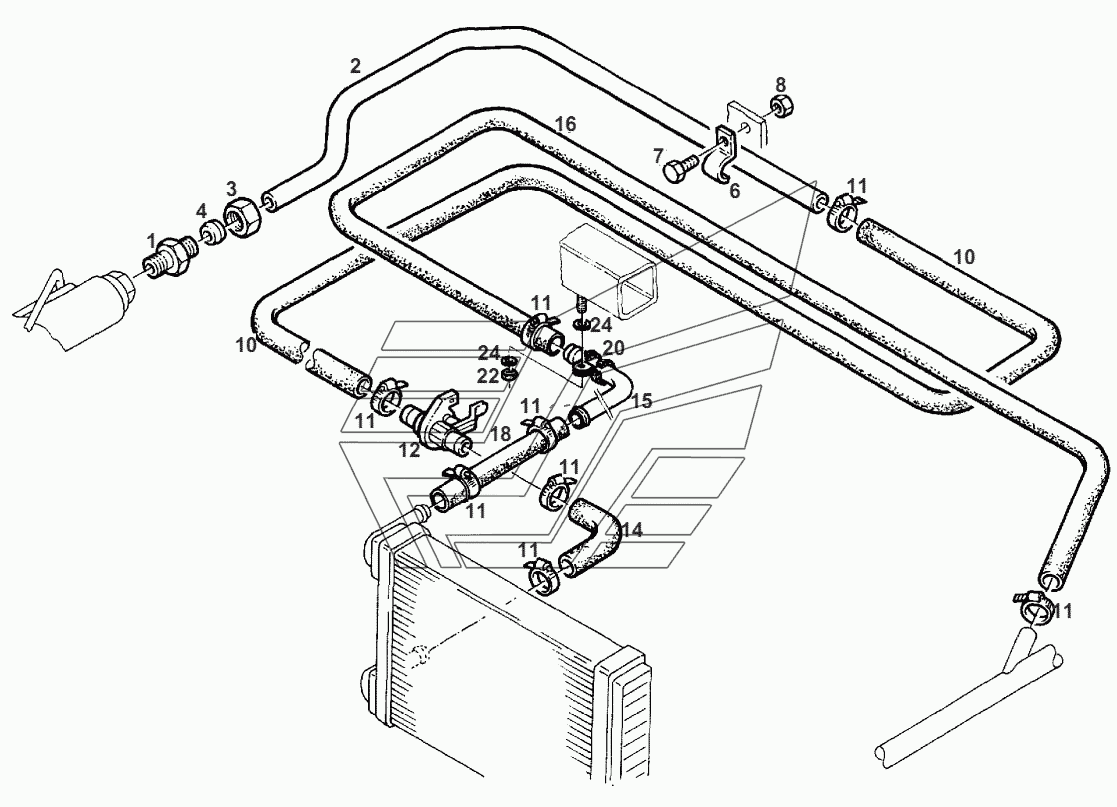

TUBES HEATING Fendt-524 (Xylon) часть2. Каталог 2012г.

TUBES HEATING Fendt-524 (Xylon) часть2 TUBES HEATING Fendt-524 (Xylon) часть2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
6
7
8
10
11
11
14
15
16
18
20
22
24

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

THREADED SOCKET

Заводской номер: Х592501401000 Количество на модель: 1
Х592501401000
1
2

Номер детали на чертеже:

2

PIPE

Заводской номер: 524810250020 Количество на модель: 1
524810250020
1
3

Номер детали на чертеже:

3

GLAND NUT

Заводской номер: Х596516439000 Количество на модель: 1
Х596516439000
1
4

Номер детали на чертеже:

4

CUTTING RING

Заводской номер: Х592016402000 Количество на модель: 1
Х592016402000
1
6

Номер детали на чертеже:

6

COLLAR

Заводской номер: 135954010070 Количество на модель: 1
135954010070
1
7

Номер детали на чертеже:

7

HEXAGON SCREW

Заводской номер: Х487527941000 Количество на модель: 1
Х487527941000
1
8

Номер детали на чертеже:

8

HEXAGON NUT

Заводской номер: Х428202439000 Количество на модель: 1
Х428202439000
1
10

Номер детали на чертеже:

10

HOSE BOW

Заводской номер: 524810250010 Количество на модель: 1
524810250010
1
11

Номер детали на чертеже:

11

HOSE CLIP

Заводской номер: Х458650600000 Количество на модель: 2
Х458650600000
2
11

Номер детали на чертеже:

11

HOSE CLIP

Заводской номер: Х458651300000 Количество на модель: 6
Х458651300000
6
14

Номер детали на чертеже:

14

RUBBER BEND

Заводской номер: 155950010091 Количество на модель: 1
155950010091
1
15

Номер детали на чертеже:

15

PIPE

Заводской номер: 524810250030 Количество на модель: 1
524810250030
1
16

Номер детали на чертеже:

16

HOSE

Заводской номер: Х591106000950 Количество на модель: 1
Х591106000950
1
18

Номер детали на чертеже:

18

HOSE

Заводской номер: Х591106000940 Количество на модель: 1
Х591106000940
1
20

Номер детали на чертеже:

20

PIPE COLLAR

Заводской номер: Х459075700000 Количество на модель: 1
Х459075700000
1
22

Номер детали на чертеже:

22

HEXAGON NUT

Заводской номер: Х428202239000 Количество на модель: 1
Х428202239000
1
24

Номер детали на чертеже:

24

DISC

Заводской номер: Х450005108000 Количество на модель: 2
Х450005108000
2
TUBES HEATING Fendt-524 (Xylon) часть2 TUBES HEATING Fendt-524 (Xylon) часть2
