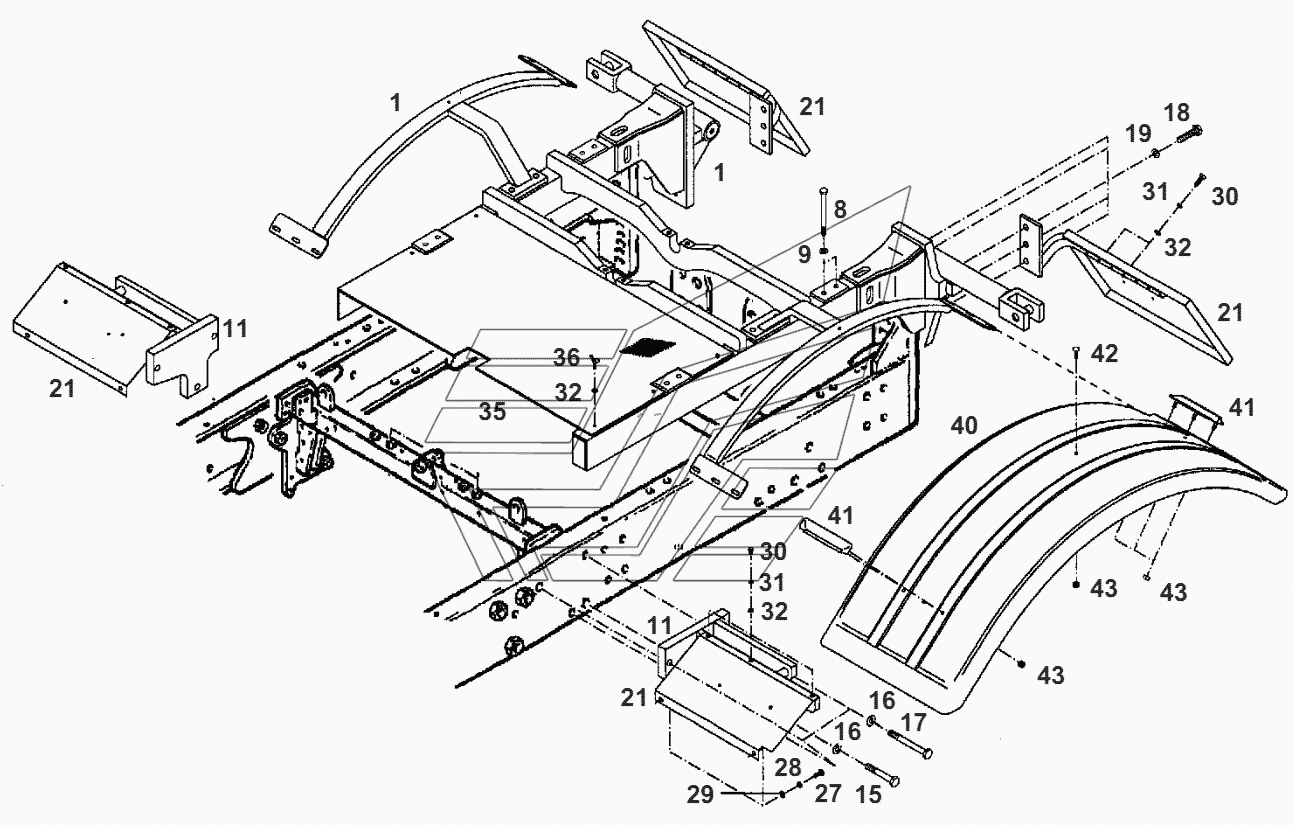

IMPLEMENT FRAME Fendt-524 (Xylon) часть2. Каталог 2012г.

BRAKE LEVER SUPPORT Fendt-524 (Xylon) часть2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

IMPLEMENT FRAME

Заводской номер: Е524800661010 Количество на модель: 1
Е524800661010
1
8

Номер детали на чертеже:

8

HEXAGON SCREW

Заводской номер: Х486537500000 Количество на модель: 8
Х486537500000
8
9

Номер детали на чертеже:

9

DISC

Заводской номер: Х450008708000 Количество на модель: 8
Х450008708000
8
11

Номер детали на чертеже:

11

CARRIER

Заводской номер: Н524800661010 Количество на модель: 1
Н524800661010
1
15

Номер детали на чертеже:

15

HEXAGON SCREW

Заводской номер: Х486547001000 Количество на модель: 2
Х486547001000
2
16

Номер детали на чертеже:

16

DISC

Заводской номер: Х450010208000 Количество на модель: 8
Х450010208000
8
17

Номер детали на чертеже:

17

HEXAGON SCREW

Заводской номер: Х486547341000 Количество на модель: 6
Х486547341000
6
18

Номер детали на чертеже:

18

HEXAGON SCREW

Заводской номер: Х487546141000 Количество на модель: 10
Х487546141000
10
19

Номер детали на чертеже:

19

DISC

Заводской номер: Х453609908000 Количество на модель: 10
Х453609908000
10
21

Номер детали на чертеже:

21

MUDGUARD

Заводской номер: Е524800661020 Количество на модель: 1
Е524800661020
1
27

Номер детали на чертеже:

27

HEXAGON SCREW

Заводской номер: Х487531341000 Количество на модель: 4
Х487531341000
4
28

Номер детали на чертеже:

28

SPRING RING

Заводской номер: Х520804401000 Количество на модель: 4
Х520804401000
4
29

Номер детали на чертеже:

29

DISC

Заводской номер: Х450007508000 Количество на модель: 4
Х450007508000
4
30

Номер детали на чертеже:

30

HEXAGON SCREW

Заводской номер: Х487526841000 Количество на модель: 10
Х487526841000
10
31

Номер детали на чертеже:

31

SPRING RING

Заводской номер: Х520803901000 Количество на модель: 10
Х520803901000
10
32

Номер детали на чертеже:

32

DISC

Заводской номер: Х450006308000 Количество на модель: 15
Х450006308000
15
35

Номер детали на чертеже:

35

COVER SHEET

Заводской номер: 524800661010 Количество на модель: 1
524800661010
1
36

Номер детали на чертеже:

36

WING SCREW

Заводской номер: Х472027701000 Количество на модель: 5
Х472027701000
5
40

Номер детали на чертеже:

40

MUDGUARD

Заводской номер: 816700030020 Количество на модель: 2
816700030020
2
41

Номер детали на чертеже:

41

HANDLE

Заводской номер: 385700030061 Количество на модель: 4
385700030061
4
42

Номер детали на чертеже:

42

FLAT HEAD SCREW

Заводской номер: Х477828102000 Количество на модель: 2
Х477828102000
2
43

Номер детали на чертеже:

43

HEXAGON NUT

Заводской номер: Х428202439000 Количество на модель: 14
Х428202439000
14
