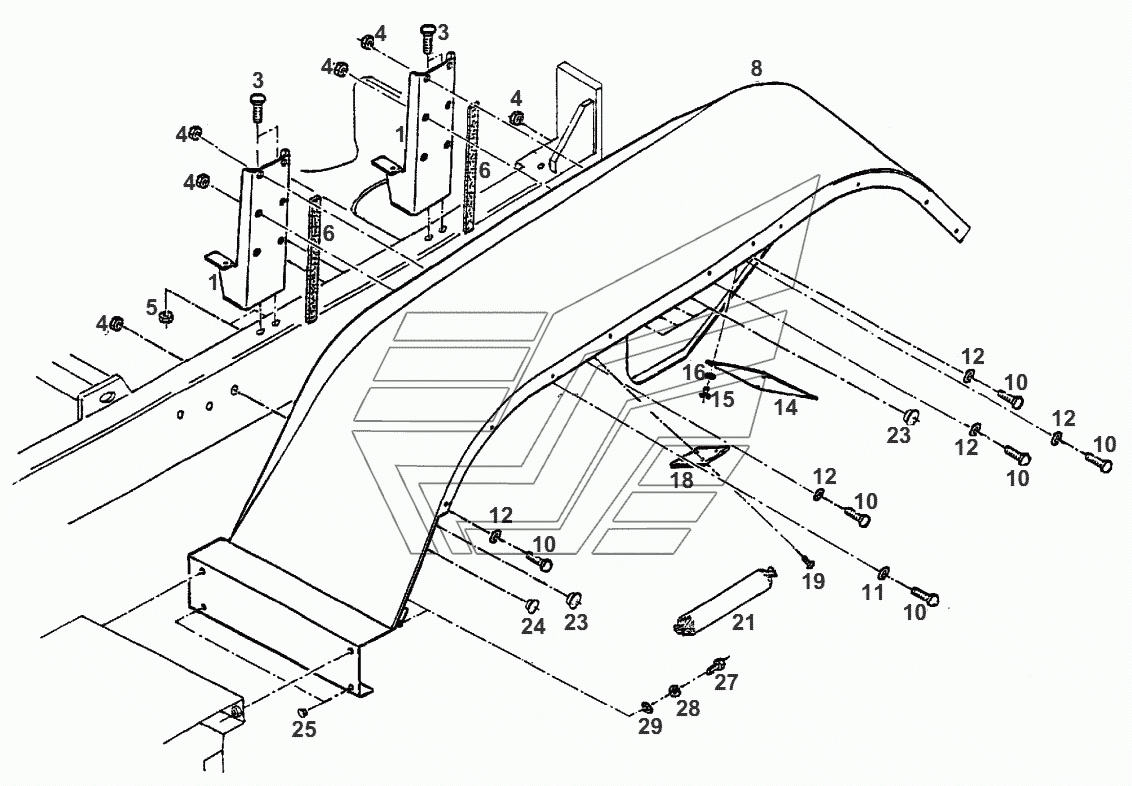

MUDGUARD REAR Fendt-524 (Xylon) часть2. Каталог 2012г.

MUD GUARDS FIX Fendt-524 (Xylon) часть2 MUDGUARD REAR Fendt-524 (Xylon) часть2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

SUPPORT

Заводской номер: Н524700040030 Количество на модель: 4
Н524700040030
4
3

Номер детали на чертеже:

3

HEXAGON SCREW

Заводской номер: Х487531741000 Количество на модель: 8
Х487531741000
8
3

Номер детали на чертеже:

3

HEXAGON SCREW

Заводской номер: Х487535641000 Количество на модель: 8
Х487535641000
8
4

Номер детали на чертеже:

4

HEXAGON NUT

Заводской номер: Х434103240000 Количество на модель: 8
Х434103240000
8
5

Номер детали на чертеже:

5

HEXAGON NUT

Заводской номер: Х434102840000 Количество на модель: 8
Х434102840000
8
6

Номер детали на чертеже:

6

SEALING RIBBON

Заводской номер: Х903005235995 Количество на модель: 1
Х903005235995
1
8

Номер детали на чертеже:

8

MUDGUARD

Заводской номер: Н524700040012 Количество на модель: 1
Н524700040012
1
8

Номер детали на чертеже:

8

MUDGUARD

Заводской номер: Н524700040022 Количество на модель: 1
Н524700040022
1
10

Номер детали на чертеже:

10

HEXAGON SCREW

Заводской номер: Х487535441000 Количество на модель: 12
Х487535441000
12
11

Номер детали на чертеже:

11

DISC

Заводской номер: Х450008708000 Количество на модель: 2
Х450008708000
2
12

Номер детали на чертеже:

12

DISC

Заводской номер: Х454308700000 Количество на модель: 10
Х454308700000
10
14

Номер детали на чертеже:

14

COVER

Заводской номер: 816500420520 Количество на модель: 2
816500420520
2
15

Номер детали на чертеже:

15

SELF-TAPPING SCREW

Заводской номер: Х495319875000 Количество на модель: 8
Х495319875000
8
16

Номер детали на чертеже:

16

DISC

Заводской номер: Х450005108000 Количество на модель: 8
Х450005108000
8
18

Номер детали на чертеже:

18

COVER

Заводской номер: 117500420410 Количество на модель: 2
117500420410
2
19

Номер детали на чертеже:

19

SELF-TAPPING SCREW

Заводской номер: Х493812005000 Количество на модель: 8
Х493812005000
8
21

Номер детали на чертеже:

21

SEALING COMPOUND

Заводской номер: Х903053634000 Количество на модель:
Х903053634000
23

Номер детали на чертеже:

23

LOCKING PLUG

Заводской номер: Х563210800000 Количество на модель: 10
Х563210800000
10
25

Номер детали на чертеже:

25

LOCKING PLUG

Заводской номер: Х499503696000 Количество на модель: 4
Х499503696000
4
27

Номер детали на чертеже:

27

HEXAGON SCREW

Заводской номер: Х487531341000 Количество на модель: 4
Х487531341000
4
28

Номер детали на чертеже:

28

SPRING RING

Заводской номер: Х520804401000 Количество на модель: 4
Х520804401000
4
29

Номер детали на чертеже:

29

DISC

Заводской номер: Х454407508000 Количество на модель: 4
Х454407508000
4
