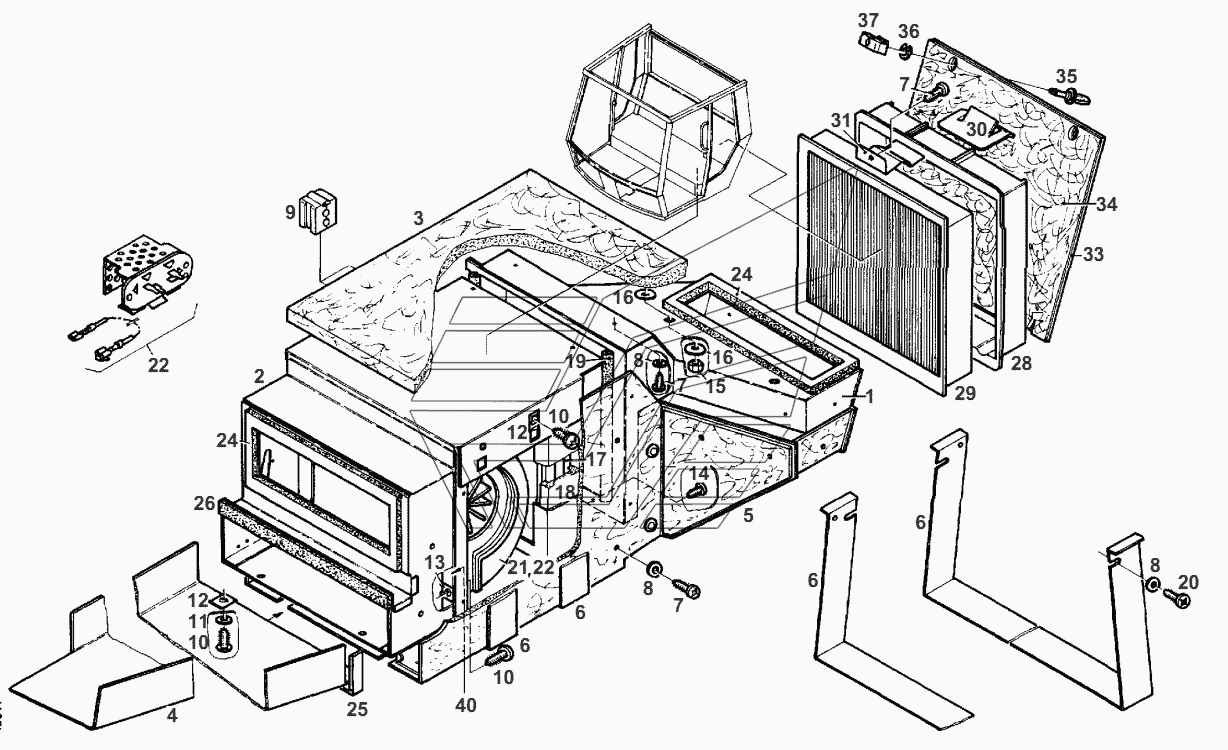

OUTFIT BOX Fendt-524 (Xylon) часть2. Каталог 2012г.

DRIVERS-CABIN OUTFIT Fendt-524 (Xylon) часть2 HEATING FLAP Fendt-524 (Xylon) часть2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

CASE

Заводской номер: Н524810130021 Количество на модель: 1
Н524810130021
1
2

Номер детали на чертеже:

2

CASE

Заводской номер: Н524810130011 Количество на модель: 1
Н524810130011
1
3

Номер детали на чертеже:

3

INSULATING MAT

Заводской номер: 524810130180 Количество на модель: 1
524810130180
1
4

Номер детали на чертеже:

4

INSULATING MAT

Заводской номер: 524810130060 Количество на модель: 1
524810130060
1
5

Номер детали на чертеже:

5

INSULATING MAT

Заводской номер: Н524810130061 Количество на модель: 1
Н524810130061
1
6

Номер детали на чертеже:

6

STRAP

Заводской номер: 524810130220 Количество на модель: 2
524810130220
2
7

Номер детали на чертеже:

7

SELF-TAPPING SCREW

Заводской номер: Х493812105000 Количество на модель: 22
Х493812105000
22
8

Номер детали на чертеже:

8

DISC

Заводской номер: Х450003908000 Количество на модель: 25
Х450003908000
25
9

Номер детали на чертеже:

9

CABLE SOCKET

Заводской номер: Х665231100000 Количество на модель: 2
Х665231100000
2
10

Номер детали на чертеже:

10

SELF-TAPPING SCREW

Заводской номер: Х493820105000 Количество на модель: 10
Х493820105000
10
11

Номер детали на чертеже:

11

DISC

Заводской номер: Х450005108000 Количество на модель: 2
Х450005108000
2
12

Номер детали на чертеже:

12

SHEET METAL NUT

Заводской номер: Х435722046000 Количество на модель: 6
Х435722046000
6
13

Номер детали на чертеже:

13

SHEET METAL NUT

Заводской номер: Х435722100000 Количество на модель: 4
Х435722100000
4
14

Номер детали на чертеже:

14

SELF-TAPPING SCREW

Заводской номер: Х493802905000 Количество на модель: 2
Х493802905000
2
15

Номер детали на чертеже:

15

HEXAGON NUT

Заводской номер: Х428202439000 Количество на модель: 2
Х428202439000
2
16

Номер детали на чертеже:

16

DISC

Заводской номер: Х454306308000 Количество на модель: 4
Х454306308000
4
17

Номер детали на чертеже:

17

HEATER

Заводской номер: Н312810130030 Количество на модель: 1
Н312810130030
1
18

Номер детали на чертеже:

18

SUPPORTING BODY

Заводской номер: 524810130050 Количество на модель: 1
524810130050
1
19

Номер детали на чертеже:

19

SHAPED CORD

Заводской номер: Х304165050940 Количество на модель: 1
Х304165050940
1
20

Номер детали на чертеже:

20

SELF-TAPPING SCREW

Заводской номер: Х493812305000 Количество на модель: 4
Х493812305000
4
21

Номер детали на чертеже:

21

BLOWER

Заводской номер: G524810130101 Количество на модель: 1
G524810130101
1
22

Номер детали на чертеже:

22

REPAIR KIT

Заводской номер: U716810310000 Количество на модель: 1
U716810310000
1
24

Номер детали на чертеже:

24

GASKET

Заводской номер: 524810130090 Количество на модель: 2
524810130090
2
25

Номер детали на чертеже:

25

SEALING RIBBON

Заводской номер: Х903005235995 Количество на модель: 1
Х903005235995
1
26

Номер детали на чертеже:

26

SEALING RIBBON

Заводской номер: Х903005289995 Количество на модель: 1
Х903005289995
1
28

Номер детали на чертеже:

28

FILTER SUPPORT

Заводской номер: 210812140090 Количество на модель: 1
210812140090
1
29

Номер детали на чертеже:

29

FILTER

Заводской номер: Н260810140180 Количество на модель: 1
Н260810140180
1
30

Номер детали на чертеже:

30

SUPPORT

Заводской номер: 312810130120 Количество на модель: 1
312810130120
1
31

Номер детали на чертеже:

31

SPRING

Заводской номер: 210812140150 Количество на модель: 1
210812140150
1
33

Номер детали на чертеже:

33

COVER

Заводской номер: 524810130230 Количество на модель: 1
524810130230
1
34

Номер детали на чертеже:

34

INSULATING PLATE

Заводской номер: 524810130160 Количество на модель: 1
524810130160
1
35

Номер детали на чертеже:

35

SPIGOT

Заводской номер: 198810260041 Количество на модель: 2
198810260041
2
36

Номер детали на чертеже:

36

RING

Заводской номер: F178810130020 Количество на модель: 2
F178810130020
2
37

Номер детали на чертеже:

37

CLAMP

Заводской номер: F178810130010 Количество на модель: 2
F178810130010
2
40

Номер детали на чертеже:

40

SEALING COMPOUND

Заводской номер: Х903053634000 Количество на модель:
Х903053634000
