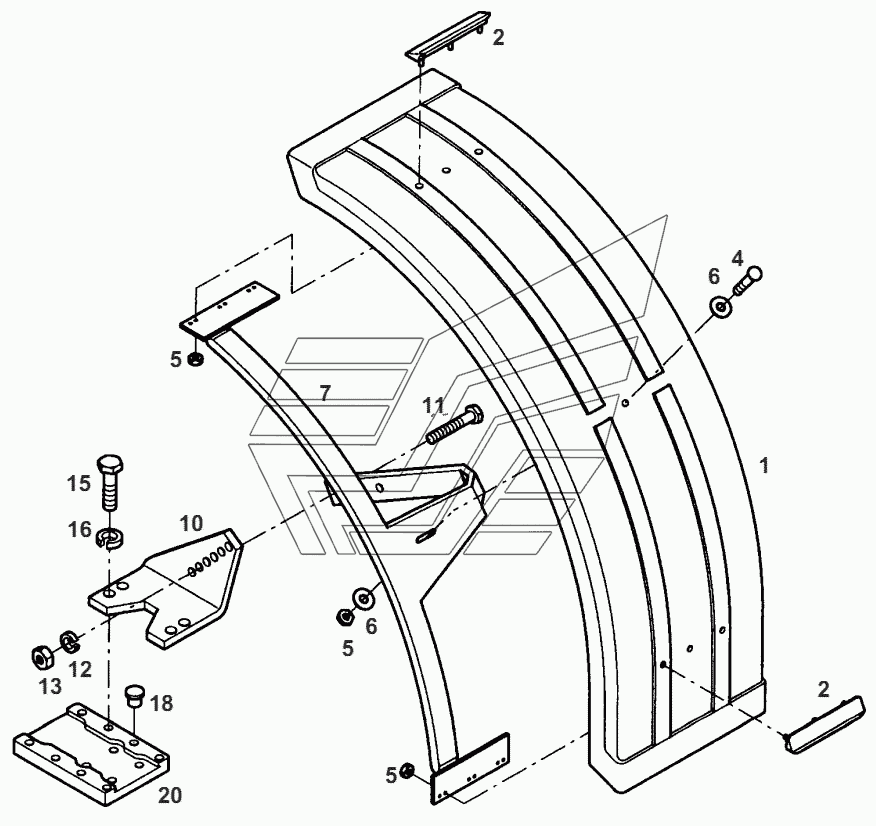

MUD GUARDS FIX Fendt-524 (Xylon) часть2. Каталог 2012г.

MUD GUARDS ADJUSTAB. Fendt-524 (Xylon) часть2 MUD GUARDS ADJUSTAB. Fendt-524 (Xylon) часть2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
4
5
6
7
7
10
10
11
12
13
15
16
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

MUDGUARD

Заводской номер: 816700030020 Количество на модель: 2
816700030020
2
2

Номер детали на чертеже:

2

HANDLE

Заводской номер: 385700030061 Количество на модель: 4
385700030061
4
4

Номер детали на чертеже:

4

FLAT HEAD SCREW

Заводской номер: Х477828102000 Количество на модель: 2
Х477828102000
2
5

Номер детали на чертеже:

5

HEXAGON NUT

Заводской номер: Х428202439000 Количество на модель: 14
Х428202439000
14
6

Номер детали на чертеже:

6

DISC

Заводской номер: Х454407508000 Количество на модель: 6
Х454407508000
6
7

Номер детали на чертеже:

7

STRUT

Заводской номер: Н385700030181 Количество на модель: 1
Н385700030181
1
7

Номер детали на чертеже:

7

STRUT

Заводской номер: Н385700030191 Количество на модель: 1
Н385700030191
1
10

Номер детали на чертеже:

10

CONSOLE

Заводской номер: 192701031060 Количество на модель: 1
192701031060
1
10

Номер детали на чертеже:

10

CONSOLE

Заводской номер: 192701031050 Количество на модель: 1
192701031050
1
11

Номер детали на чертеже:

11

HEXAGON SCREW

Заводской номер: Х486541501000 Количество на модель: 4
Х486541501000
4
12

Номер детали на чертеже:

12

SPRING RING

Заводской номер: Х520806001000 Количество на модель: 4
Х520806001000
4
13

Номер детали на чертеже:

13

HEXAGON NUT

Заводской номер: Х428203639000 Количество на модель: 4
Х428203639000
4
15

Номер детали на чертеже:

15

HEXAGON SCREW

Заводской номер: Х487550305000 Количество на модель: 4
Х487550305000
4
16

Номер детали на чертеже:

16

SPRING RING

Заводской номер: Х520807201000 Количество на модель: 4
Х520807201000
4
18

Номер детали на чертеже:

18

LOCKING PLUG

Заводской номер: Х499513595000 Количество на модель: 16
Х499513595000
16
