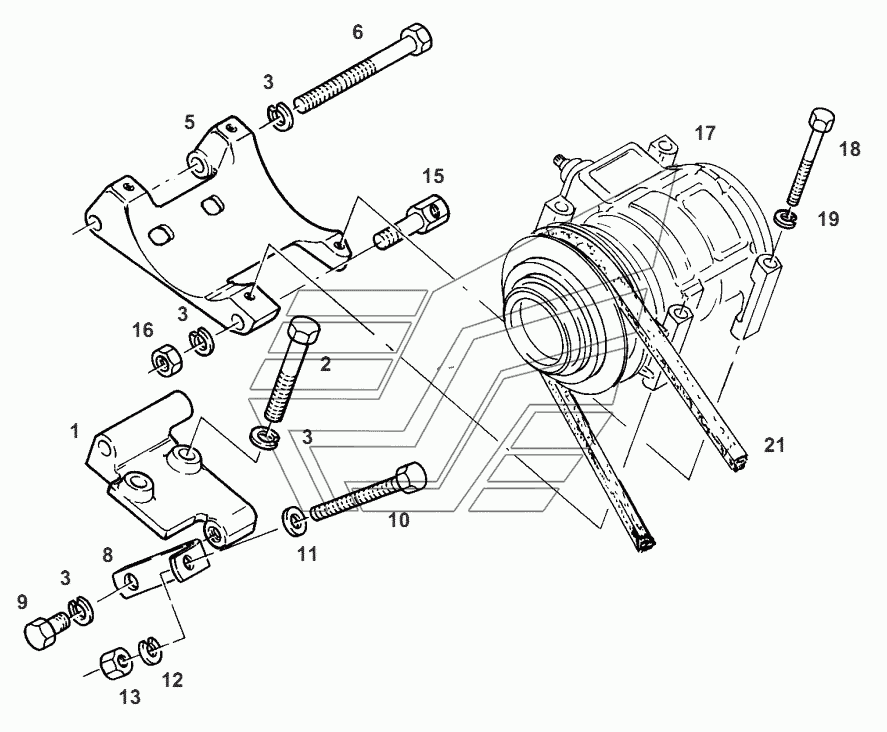

COMPRESSOR INSTALL. Fendt-524 (Xylon) часть2. Каталог 2012г.

LABELING Fendt-524 (Xylon) часть2 COMPRESSOR Fendt-524 (Xylon) часть2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
2
3
5
6
8
9
10
11
12
13
15
16
18
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BRACKET

Заводской номер: 524550020020 Количество на модель: 1
524550020020
1
2

Номер детали на чертеже:

2

HEXAGON SCREW

Заводской номер: Х486537206000 Количество на модель: 2
Х486537206000
2
2

Номер детали на чертеже:

2

HEXAGON SCREW

Заводской номер: Х486538306000 Количество на модель: 2
Х486538306000
2
3

Номер детали на чертеже:

3

SPRING RING

Заводской номер: Х520805001000 Количество на модель: 5
Х520805001000
5
5

Номер детали на чертеже:

5

CONSOLE

Заводской номер: 524550020011 Количество на модель: 1
524550020011
1
6

Номер детали на чертеже:

6

HEXAGON SCREW

Заводской номер: Х486537500000 Количество на модель: 1
Х486537500000
1
8

Номер детали на чертеже:

8

ANGLE

Заводской номер: 524550020040 Количество на модель: 1
524550020040
1
9

Номер детали на чертеже:

9

HEXAGON SCREW

Заводской номер: Х487535441000 Количество на модель: 1
Х487535441000
1
10

Номер детали на чертеже:

10

HEXAGON SCREW

Заводской номер: Х487532901000 Количество на модель: 1
Х487532901000
1
11

Номер детали на чертеже:

11

DISC

Заводской номер: Х450007508000 Количество на модель: 1
Х450007508000
1
12

Номер детали на чертеже:

12

SPRING RING

Заводской номер: Х520804401000 Количество на модель: 1
Х520804401000
1
13

Номер детали на чертеже:

13

HEXAGON NUT

Заводской номер: Х428202839000 Количество на модель: 1
Х428202839000
1
15

Номер детали на чертеже:

15

SCREW

Заводской номер: 524550020050 Количество на модель: 1
524550020050
1
16

Номер детали на чертеже:

16

HEXAGON NUT

Заводской номер: Х428803240000 Количество на модель: 1
Х428803240000
1
18

Номер детали на чертеже:

18

HEXAGON SCREW

Заводской номер: Х486529201000 Количество на модель: 4
Х486529201000
4
19

Номер детали на чертеже:

19

SPRING RING

Заводской номер: Х520803901000 Количество на модель: 4
Х520803901000
4
