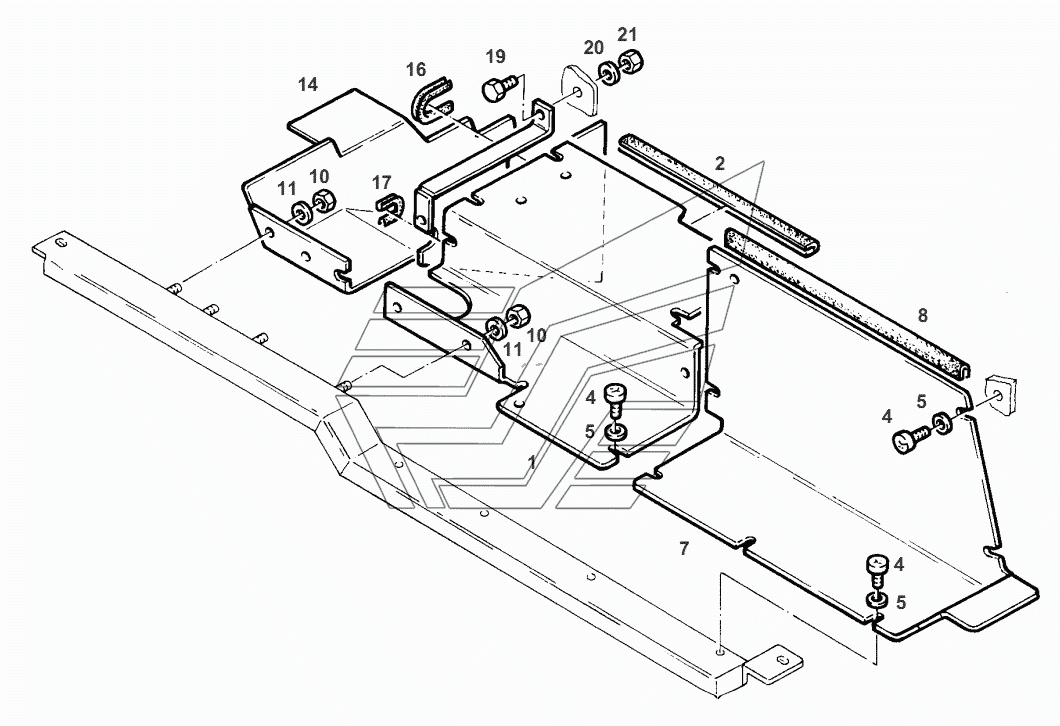

SILENCING BOX Fendt-524 (Xylon) часть2. Каталог 2012г.

SILENCING BOX Fendt-524 (Xylon) часть2 LABELING Fendt-524 (Xylon) часть2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
4
5
7
8
10
11
14
16
19
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

COVER SHEET

Заводской номер: 524500470280 Количество на модель: 1
524500470280
1
2

Номер детали на чертеже:

2

OUTER PROTECTION

Заводской номер: Х304299000700 Количество на модель: 1
Х304299000700
1
4

Номер детали на чертеже:

4

SELF-TAPPING SCREW

Заводской номер: Х493808675000 Количество на модель: 12
Х493808675000
12
5

Номер детали на чертеже:

5

DISC

Заводской номер: Х454303308000 Количество на модель: 12
Х454303308000
12
7

Номер детали на чертеже:

7

SHEET METAL

Заводской номер: 524500470290 Количество на модель: 1
524500470290
1
8

Номер детали на чертеже:

8

OUTER PROTECTION

Заводской номер: Х304515000900 Количество на модель: 1
Х304515000900
1
10

Номер детали на чертеже:

10

HEXAGON NUT

Заводской номер: Х428202239000 Количество на модель: 4
Х428202239000
4
11

Номер детали на чертеже:

11

DISC

Заводской номер: Х454305108000 Количество на модель: 4
Х454305108000
4
14

Номер детали на чертеже:

14

SHEET METAL

Заводской номер: Н524500470071 Количество на модель: 1
Н524500470071
1
16

Номер детали на чертеже:

16

SHAPED CORD

Заводской номер: Х304165050940 Количество на модель: 1
Х304165050940
1
19

Номер детали на чертеже:

19

HEXAGON SCREW

Заводской номер: Х486526401000 Количество на модель: 1
Х486526401000
1
20

Номер детали на чертеже:

20

DISC

Заводской номер: Х450006308000 Количество на модель: 1
Х450006308000
1
21

Номер детали на чертеже:

21

HEXAGON NUT

Заводской номер: Х428202439000 Количество на модель: 1
Х428202439000
1
