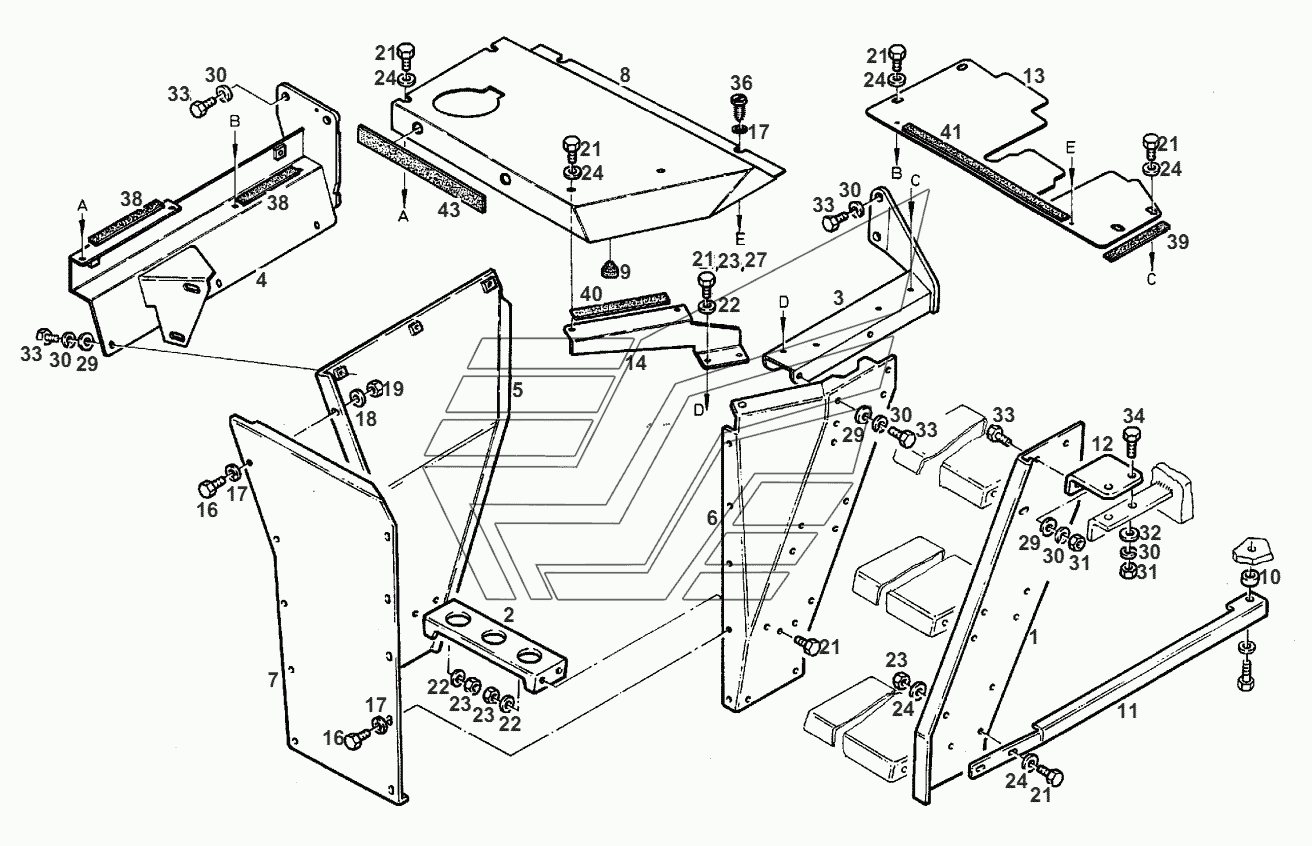

ENTRY RIGHT Fendt-524 (Xylon) часть2. Каталог 2012г.

ENTRY LEFT Fendt-524 (Xylon) часть2 ENTRY RIGHT Fendt-524 (Xylon) часть2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

SHEET METAL

Заводской номер: 524500170510 Количество на модель: 1
524500170510
1
2

Номер детали на чертеже:

2

STIFFENING

Заводской номер: 524500170490 Количество на модель: 1
524500170490
1
3

Номер детали на чертеже:

3

CARRIER

Заводской номер: Н524500170082 Количество на модель: 1
Н524500170082
1
4

Номер детали на чертеже:

4

CONSOLE

Заводской номер: Н524500170121 Количество на модель: 1
Н524500170121
1
5

Номер детали на чертеже:

5

REAR PANEL

Заводской номер: Н524500170050 Количество на модель: 1
Н524500170050
1
6

Номер детали на чертеже:

6

SHEET METAL

Заводской номер: Н524500170060 Количество на модель: 1
Н524500170060
1
7

Номер детали на чертеже:

7

SHEET METAL

Заводской номер: 524500170500 Количество на модель: 1
524500170500
1
8

Номер детали на чертеже:

8

COVER

Заводской номер: Н524500170131 Количество на модель: 1
Н524500170131
1
9

Номер детали на чертеже:

9

BUFFER

Заводской номер: Х653005000000 Количество на модель: 1
Х653005000000
1
10

Номер детали на чертеже:

10

RING

Заводской номер: 205500200020 Количество на модель: 1
205500200020
1
11

Номер детали на чертеже:

11

STRUT

Заводской номер: 524500170571 Количество на модель: 1
524500170571
1
12

Номер детали на чертеже:

12

ANGLE

Заводской номер: 524500170560 Количество на модель: 1
524500170560
1
13

Номер детали на чертеже:

13

SHEET METAL

Заводской номер: 524500170591 Количество на модель: 1
524500170591
1
14

Номер детали на чертеже:

14

SHEET METAL

Заводской номер: Н524500170110 Количество на модель: 1
Н524500170110
1
16

Номер детали на чертеже:

16

HEXAGON SCREW

Заводской номер: Х487520041000 Количество на модель: 10
Х487520041000
10
17

Номер детали на чертеже:

17

DISC

Заводской номер: Х450005108000 Количество на модель: 10
Х450005108000
10
18

Номер детали на чертеже:

18

SPRING WASHER

Заводской номер: Х521403047000 Количество на модель: 5
Х521403047000
5
19

Номер детали на чертеже:

19

HEXAGON NUT

Заводской номер: Х428202239000 Количество на модель: 5
Х428202239000
5
21

Номер детали на чертеже:

21

HEXAGON SCREW

Заводской номер: Х487526841000 Количество на модель: 12
Х487526841000
12
22

Номер детали на чертеже:

22

DISC

Заводской номер: Х450006308000 Количество на модель: 2
Х450006308000
2
23

Номер детали на чертеже:

23

HEXAGON NUT

Заводской номер: Х434102440000 Количество на модель: 2
Х434102440000
2
24

Номер детали на чертеже:

24

DISC

Заводской номер: Х454306308000 Количество на модель: 8
Х454306308000
8
27

Номер детали на чертеже:

27

SPRING RING

Заводской номер: Х520803901000 Количество на модель: 2
Х520803901000
2
28

Номер детали на чертеже:

28

HEXAGON NUT

Заводской номер: Х428202439000 Количество на модель: 2
Х428202439000
2
29

Номер детали на чертеже:

29

DISC

Заводской номер: Х454407508000 Количество на модель: 7
Х454407508000
7
30

Номер детали на чертеже:

30

SPRING RING

Заводской номер: Х520804401000 Количество на модель: 12
Х520804401000
12
31

Номер детали на чертеже:

31

HEXAGON NUT

Заводской номер: Х428202839000 Количество на модель: 4
Х428202839000
4
32

Номер детали на чертеже:

32

DISC

Заводской номер: Х450007508000 Количество на модель: 2
Х450007508000
2
33

Номер детали на чертеже:

33

HEXAGON SCREW

Заводской номер: Х487531505000 Количество на модель: 10
Х487531505000
10
34

Номер детали на чертеже:

34

HEXAGON SCREW

Заводской номер: Х487531741000 Количество на модель: 2
Х487531741000
2
36

Номер детали на чертеже:

36

SELF-TAPPING SCREW

Заводской номер: Х495319875000 Количество на модель: 2
Х495319875000
2
38

Номер детали на чертеже:

38

SEALING RIBBON

Заводской номер: Х903005285995 Количество на модель: 1
Х903005285995
1
43

Номер детали на чертеже:

43

SLIDE

Заводской номер: 186505020380 Количество на модель: 1
186505020380
1
