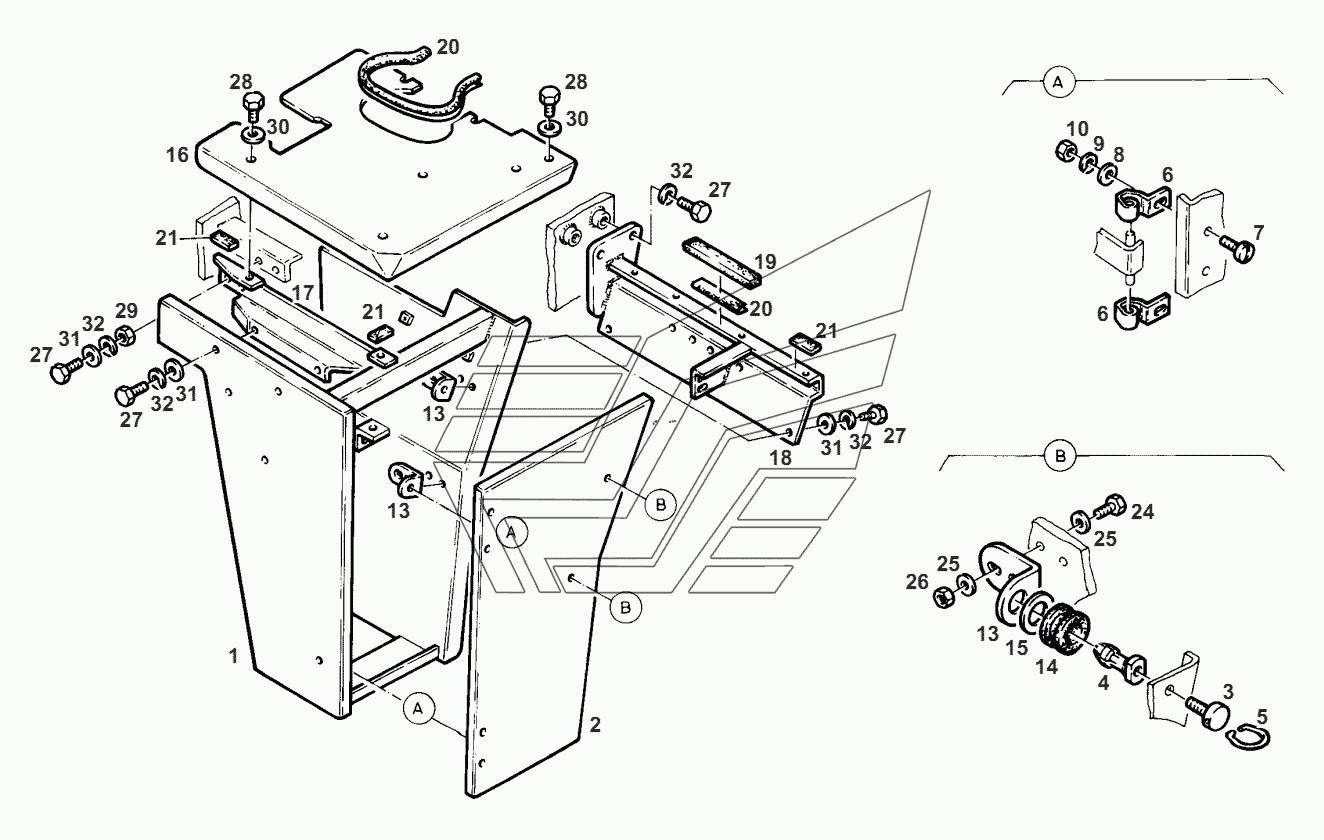

ENTRY LEFT Fendt-524 (Xylon) часть2. Каталог 2012г.

TIPPING ASSY Fendt-524 (Xylon) часть2 ENTRY LEFT Fendt-524 (Xylon) часть2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

CARRIER

Заводской номер: Н524500170010 Количество на модель: 1
Н524500170010
1
2

Номер детали на чертеже:

2

DOOR

Заводской номер: 524500170050 Количество на модель: 1
524500170050
1
3

Номер детали на чертеже:

3

THREADED PIECE

Заводской номер: 816500020200 Количество на модель: 2
816500020200
2
4

Номер детали на чертеже:

4

HOLDING CAM

Заводской номер: 816500020210 Количество на модель: 2
816500020210
2
5

Номер детали на чертеже:

5

RING

Заводской номер: 816500020240 Количество на модель: 2
816500020240
2
6

Номер детали на чертеже:

6

SUPPORT

Заводской номер: 816500040060 Количество на модель: 4
816500040060
4
7

Номер детали на чертеже:

7

FILL HEAD SCREW

Заводской номер: Х495919901000 Количество на модель: 4
Х495919901000
4
8

Номер детали на чертеже:

8

DISC

Заводской номер: Х450003908000 Количество на модель: 4
Х450003908000
4
9

Номер детали на чертеже:

9

SPRING RING

Заводской номер: Х520802601000 Количество на модель: 4
Х520802601000
4
10

Номер детали на чертеже:

10

HEXAGON NUT

Заводской номер: Х428202039000 Количество на модель: 4
Х428202039000
4
13

Номер детали на чертеже:

13

ANGLE

Заводской номер: 524500170070 Количество на модель: 2
524500170070
2
14

Номер детали на чертеже:

14

GROMMET

Заводской номер: 816500020220 Количество на модель: 2
816500020220
2
15

Номер детали на чертеже:

15

DISC

Заводской номер: Х450012608000 Количество на модель: 2
Х450012608000
2
16

Номер детали на чертеже:

16

COVER SHEET

Заводской номер: 524500170060 Количество на модель: 1
524500170060
1
17

Номер детали на чертеже:

17

SUPPORT

Заводской номер: Н524500170020 Количество на модель: 1
Н524500170020
1
18

Номер детали на чертеже:

18

CONSOLE

Заводской номер: Н524500170031 Количество на модель: 1
Н524500170031
1
19

Номер детали на чертеже:

19

SEALING STRIP

Заводской номер: 184900050040 Количество на модель: 1
184900050040
1
20

Номер детали на чертеже:

20

SEAL SECTION

Заводской номер: Х305150000950 Количество на модель: 1
Х305150000950
1
21

Номер детали на чертеже:

21

SEALING RIBBON

Заводской номер: Х903005285995 Количество на модель: 1
Х903005285995
1
24

Номер детали на чертеже:

24

HEXAGON SCREW

Заводской номер: Х487520641000 Количество на модель: 4
Х487520641000
4
25

Номер детали на чертеже:

25

DISC

Заводской номер: Х454305108000 Количество на модель: 8
Х454305108000
8
26

Номер детали на чертеже:

26

HEXAGON NUT

Заводской номер: Х434102240000 Количество на модель: 4
Х434102240000
4
27

Номер детали на чертеже:

27

HEXAGON SCREW

Заводской номер: Х487531341000 Количество на модель: 10
Х487531341000
10
28

Номер детали на чертеже:

28

HEXAGON SCREW

Заводской номер: Х487527741000 Количество на модель: 6
Х487527741000
6
29

Номер детали на чертеже:

29

HEXAGON NUT

Заводской номер: Х428202839000 Количество на модель: 2
Х428202839000
2
30

Номер детали на чертеже:

30

DISC

Заводской номер: Х454306308000 Количество на модель: 5
Х454306308000
5
31

Номер детали на чертеже:

31

DISC

Заводской номер: Х454407508000 Количество на модель: 5
Х454407508000
5
32

Номер детали на чертеже:

32

SPRING RING

Заводской номер: Х520804401000 Количество на модель: 10
Х520804401000
10
