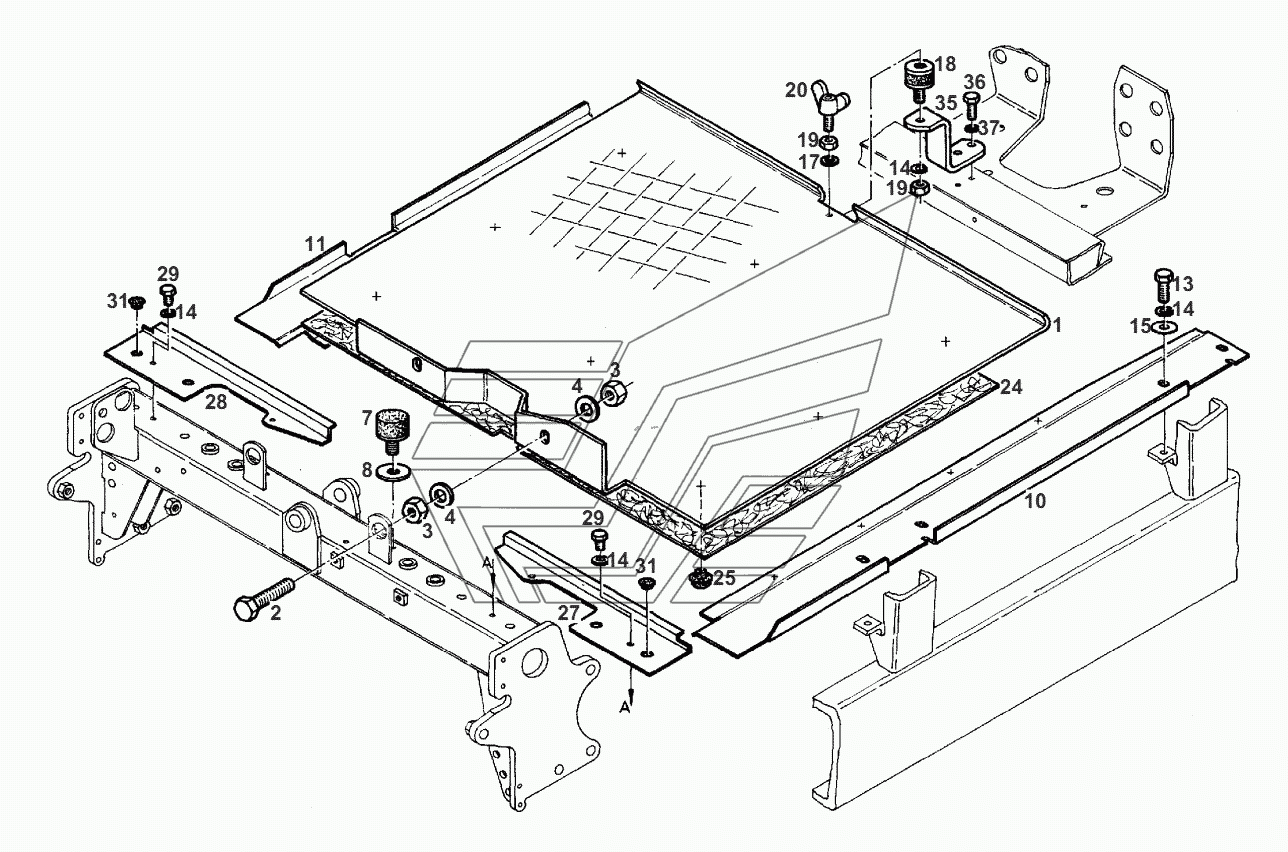

PLATFORM Fendt-524 (Xylon) часть2. Каталог 2012г.

PLATFORM Fendt-524 (Xylon) часть2 BASE FOR FRAME Fendt-524 (Xylon) часть2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BOTTOM PLATE

Заводской номер: Н524500420202 Количество на модель: 1
Н524500420202
1
2

Номер детали на чертеже:

2

HEXAGON SCREW

Заводской номер: Х487531941000 Количество на модель: 2
Х487531941000
2
3

Номер детали на чертеже:

3

HEXAGON NUT

Заводской номер: Х428802840000 Количество на модель: 4
Х428802840000
4
4

Номер детали на чертеже:

4

DISC

Заводской номер: Х450007508000 Количество на модель: 4
Х450007508000
4
7

Номер детали на чертеже:

7

BUFFER

Заводской номер: F230200060030 Количество на модель: 2
F230200060030
2
8

Номер детали на чертеже:

8

DISC

Заводской номер: 278400090040 Количество на модель: 2
278400090040
2
10

Номер детали на чертеже:

10

STRIP

Заводской номер: 524500420911 Количество на модель: 1
524500420911
1
11

Номер детали на чертеже:

11

STRIP

Заводской номер: 524500420931 Количество на модель: 1
524500420931
1
13

Номер детали на чертеже:

13

HEXAGON SCREW

Заводской номер: Х487527741000 Количество на модель: 8
Х487527741000
8
14

Номер детали на чертеже:

14

SPRING RING

Заводской номер: Х520803901000 Количество на модель: 11
Х520803901000
11
15

Номер детали на чертеже:

15

DISC

Заводской номер: Х454306308000 Количество на модель: 9
Х454306308000
9
17

Номер детали на чертеже:

17

DISC

Заводской номер: 278860060040 Количество на модель: 1
278860060040
1
18

Номер детали на чертеже:

18

BUFFER

Заводской номер: Х653411200000 Количество на модель: 1
Х653411200000
1
19

Номер детали на чертеже:

19

HEXAGON NUT

Заводской номер: Х428202439000 Количество на модель: 2
Х428202439000
2
20

Номер детали на чертеже:

20

WING SCREW

Заводской номер: Х472027701000 Количество на модель: 1
Х472027701000
1
24

Номер детали на чертеже:

24

INSULATING MAT

Заводской номер: 524500420990 Количество на модель: 1
524500420990
1
25

Номер детали на чертеже:

25

CAP

Заводской номер: 198500905070 Количество на модель: 8
198500905070
8
27

Номер детали на чертеже:

27

ANGLE

Заводской номер: 524500420060 Количество на модель: 1
524500420060
1
28

Номер детали на чертеже:

28

ANGLE

Заводской номер: 524500420070 Количество на модель: 1
524500420070
1
29

Номер детали на чертеже:

29

HEXAGON SCREW

Заводской номер: Х487527441000 Количество на модель: 2
Х487527441000
2
31

Номер детали на чертеже:

31

LOCKING PLUG

Заводской номер: Х499503395000 Количество на модель: 4
Х499503395000
4
35

Номер детали на чертеже:

35

SUPPORT

Заводской номер: 524500420080 Количество на модель: 1
524500420080
1
36

Номер детали на чертеже:

36

HEXAGON SCREW

Заводской номер: Х487527941000 Количество на модель: 2
Х487527941000
2
PLATFORM Fendt-524 (Xylon) часть2 BASE FOR FRAME Fendt-524 (Xylon) часть2
