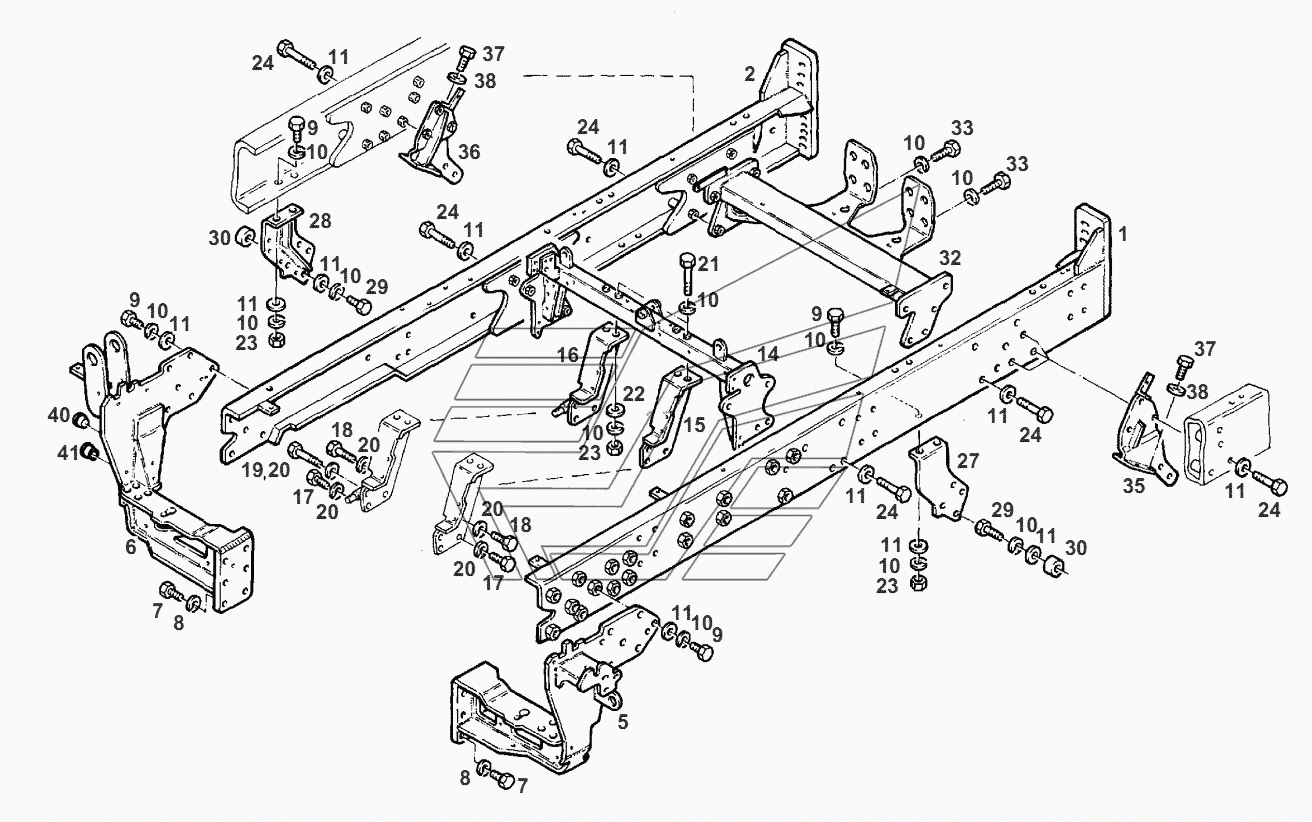

BASE Fendt-524 (Xylon) часть2. Каталог 2012г.

BASE Fendt-524 (Xylon) часть2 PLATFORM Fendt-524 (Xylon) часть2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

FRAME

Заводской номер: Н524500420014 Количество на модель: 1
Н524500420014
1
2

Номер детали на чертеже:

2

FRAME

Заводской номер: Н524500420023 Количество на модель: 1
Н524500420023
1
5

Номер детали на чертеже:

5

CARRIER

Заводской номер: Н524500420111 Количество на модель: 1
Н524500420111
1
6

Номер детали на чертеже:

6

CARRIER

Заводской номер: Н524500420121 Количество на модель: 1
Н524500420121
1
7

Номер детали на чертеже:

7

HEXAGON SCREW

Заводской номер: Х487550606000 Количество на модель: 12
Х487550606000
12
8

Номер детали на чертеже:

8

SPRING RING

Заводской номер: Х520807201000 Количество на модель: 12
Х520807201000
12
9

Номер детали на чертеже:

9

HEXAGON SCREW

Заводской номер: Х487545241000 Количество на модель: 16
Х487545241000
16
10

Номер детали на чертеже:

10

SPRING RING

Заводской номер: Х520806601000 Количество на модель: 36
Х520806601000
36
11

Номер детали на чертеже:

11

DISC

Заводской номер: Х450010208000 Количество на модель: 40
Х450010208000
40
14

Номер детали на чертеже:

14

CARRIER

Заводской номер: Н524500420103 Количество на модель: 1
Н524500420103
1
15

Номер детали на чертеже:

15

CONSOLE

Заводской номер: Н524500420080 Количество на модель: 1
Н524500420080
1
16

Номер детали на чертеже:

16

CONSOLE

Заводской номер: Н524500420090 Количество на модель: 1
Н524500420090
1
17

Номер детали на чертеже:

17

HEXAGON SCREW

Заводской номер: Х487535841000 Количество на модель: 4
Х487535841000
4
18

Номер детали на чертеже:

18

HEXAGON SCREW

Заводской номер: Х486536141000 Количество на модель: 3
Х486536141000
3
19

Номер детали на чертеже:

19

HEXAGON SCREW

Заводской номер: Х486536641000 Количество на модель: 1
Х486536641000
1
20

Номер детали на чертеже:

20

DISC

Заводской номер: Х450008708000 Количество на модель: 8
Х450008708000
8
21

Номер детали на чертеже:

21

HEXAGON SCREW

Заводской номер: Х486546705000 Количество на модель: 4
Х486546705000
4
22

Номер детали на чертеже:

22

DISC

Заводской номер: 816810220010 Количество на модель: 4
816810220010
4
23

Номер детали на чертеже:

23

HEXAGON NUT

Заводской номер: Х428204039000 Количество на модель: 8
Х428204039000
8
24

Номер детали на чертеже:

24

HEXAGON SCREW

Заводской номер: Х486547001000 Количество на модель: 24
Х486547001000
24
27

Номер детали на чертеже:

27

CONSOLE

Заводской номер: Н520500420031 Количество на модель: 1
Н520500420031
1
28

Номер детали на чертеже:

28

CONSOLE

Заводской номер: Н520500420041 Количество на модель: 1
Н520500420041
1
29

Номер детали на чертеже:

29

HEXAGON SCREW

Заводской номер: Х487545601000 Количество на модель: 8
Х487545601000
8
30

Номер детали на чертеже:

30

BUSH

Заводской номер: 281500020080 Количество на модель: 8
281500020080
8
32

Номер детали на чертеже:

32

CARRIER

Заводской номер: Н524500420035 Количество на модель: 1
Н524500420035
1
33

Номер детали на чертеже:

33

HEXAGON SCREW

Заводской номер: Х487545301000 Количество на модель: 2
Х487545301000
2
35

Номер детали на чертеже:

35

CONSOLE

Заводской номер: Н520500420011 Количество на модель: 1
Н520500420011
1
36

Номер детали на чертеже:

36

CONSOLE

Заводской номер: Н520500420021 Количество на модель: 1
Н520500420021
1
37

Номер детали на чертеже:

37

HEXAGON SCREW

Заводской номер: Х487535706000 Количество на модель: 8
Х487535706000
8
38

Номер детали на чертеже:

38

SPRING RING

Заводской номер: Х520805001000 Количество на модель: 8
Х520805001000
8
40

Номер детали на чертеже:

40

TAPER PLUG

Заводской номер: Х499615096000 Количество на модель: 2
Х499615096000
2
41

Номер детали на чертеже:

41

LOCKING PLUG

Заводской номер: Х499500095000 Количество на модель: 2
Х499500095000
2
BASE Fendt-524 (Xylon) часть2 PLATFORM Fendt-524 (Xylon) часть2
