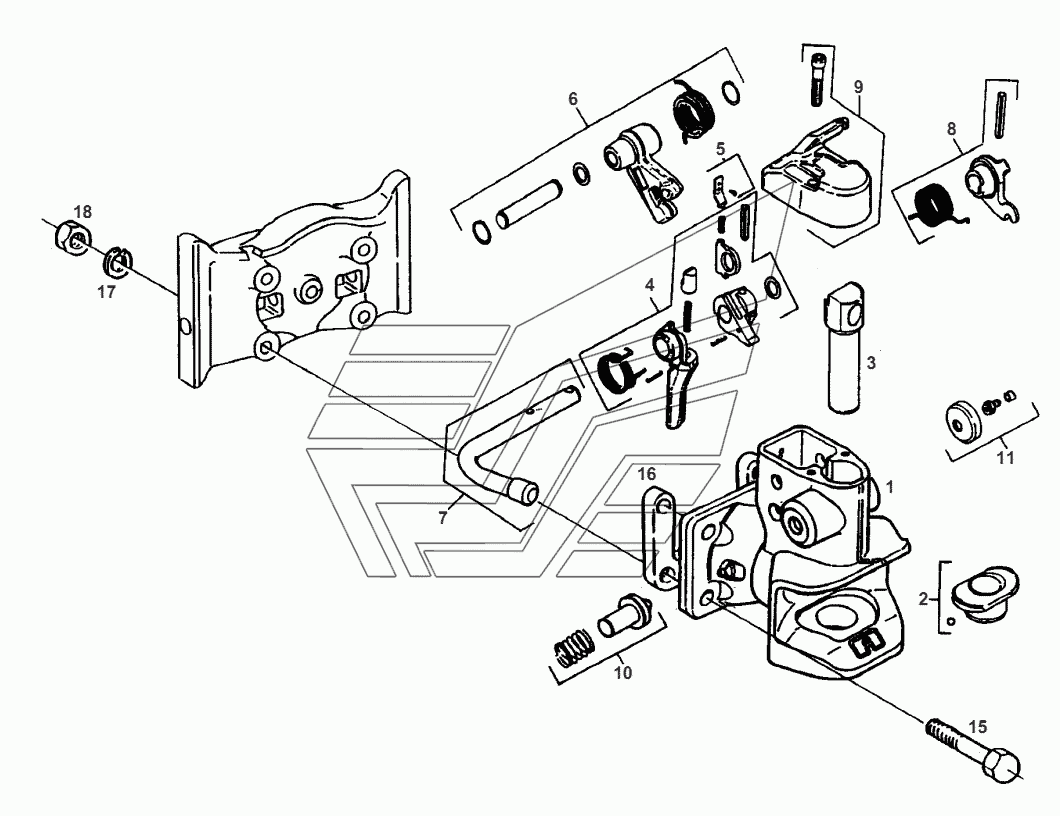

TRAILER HITCH Fendt-524 (Xylon) часть2. Каталог 2012г.

TRAILER HITCH Fendt-524 (Xylon) часть2 TRAILER HITCH Fendt-524 (Xylon) часть2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

TRAILER HITCH

Заводской номер: G312500071013 Количество на модель: 1
G312500071013
1
2

Номер детали на чертеже:

2

BUSH

Заводской номер: F816500070010 Количество на модель: 1
F816500070010
1
3

Номер детали на чертеже:

3

CLUTCH PIN

Заводской номер: F816500070050 Количество на модель: 1
F816500070050
1
4

Номер детали на чертеже:

4

RELEASE LEVER

Заводской номер: F816500070030 Количество на модель: 1
F816500070030
1
5

Номер детали на чертеже:

5

SPRING RETAINER

Заводской номер: F816500070100 Количество на модель: 1
F816500070100
1
6

Номер детали на чертеже:

6

RELEASE LEVER

Заводской номер: F816500070080 Количество на модель: 1
F816500070080
1
7

Номер детали на чертеже:

7

HAND LEVER

Заводской номер: F816500070070 Количество на модель: 1
F816500070070
1
8

Номер детали на чертеже:

8

TENSION LEVER

Заводской номер: F816500070040 Количество на модель: 1
F816500070040
1
9

Номер детали на чертеже:

9

SUPPORT COVER

Заводской номер: F816500070060 Количество на модель: 1
F816500070060
1
10

Номер детали на чертеже:

10

CONTROL PIN

Заводской номер: F816500070090 Количество на модель: 1
F816500070090
1
11

Номер детали на чертеже:

11

CLOSING COVER

Заводской номер: F816500070020 Количество на модель: 1
F816500070020
1
15

Номер детали на чертеже:

15

HEXAGON SCREW

Заводской номер: Х486547000000 Количество на модель: 4
Х486547000000
4
16

Номер детали на чертеже:

16

SPACER

Заводской номер: 178500060500 Количество на модель: 1
178500060500
1
17

Номер детали на чертеже:

17

SPRING RING

Заводской номер: Х520806601000 Количество на модель: 4
Х520806601000
4
18

Номер детали на чертеже:

18

HEXAGON NUT

Заводской номер: Х428204041000 Количество на модель: 4
Х428204041000
4
