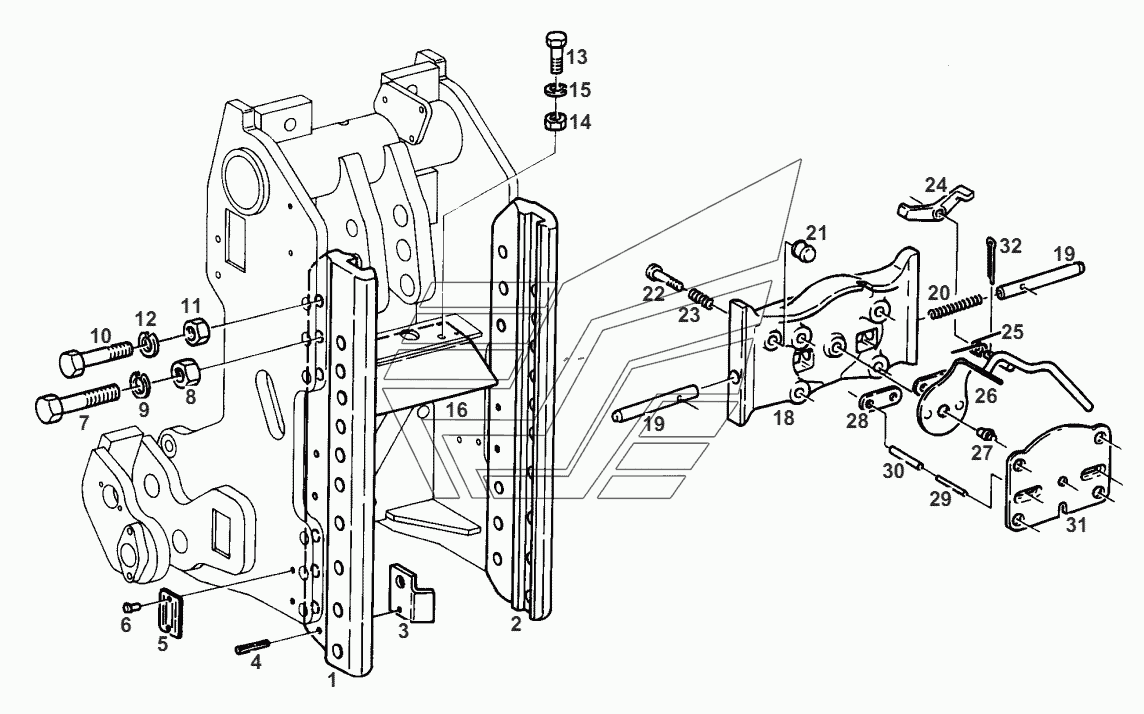

HITCH Fendt-524 (Xylon) часть2. Каталог 2012г.

TOOLS Fendt-524 (Xylon) часть2 TRAILER HITCH Fendt-524 (Xylon) часть2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

SLIDE RAIL

Заводской номер: 312500060100 Количество на модель: 1
312500060100
1
2

Номер детали на чертеже:

2

SLIDE RAIL

Заводской номер: 312500060110 Количество на модель: 1
312500060110
1
3

Номер детали на чертеже:

3

ANGLE

Заводской номер: 199500060040 Количество на модель: 1
199500060040
1
4

Номер детали на чертеже:

4

SP-PIN

Заводской номер: Х500628146000 Количество на модель: 1
Х500628146000
1
5

Номер детали на чертеже:

5

TYPE PLATE

Заводской номер: 524500060010 Количество на модель: 1
524500060010
1
6

Номер детали на чертеже:

6

NOTCHED PIN

Заводской номер: Х419432887000 Количество на модель: 2
Х419432887000
2
7

Номер детали на чертеже:

7

FITTED BOLT

Заводской номер: Х480126101000 Количество на модель: 4
Х480126101000
4
8

Номер детали на чертеже:

8

HEXAGON NUT

Заводской номер: Х428204405000 Количество на модель: 4
Х428204405000
4
9

Номер детали на чертеже:

9

SPRING RING

Заводской номер: Х520807201000 Количество на модель: 4
Х520807201000
4
10

Номер детали на чертеже:

10

HEXAGON SCREW

Заводской номер: Х487545606000 Количество на модель: 8
Х487545606000
8
11

Номер детали на чертеже:

11

HEXAGON NUT

Заводской номер: Х428204005000 Количество на модель: 8
Х428204005000
8
12

Номер детали на чертеже:

12

SPRING RING

Заводской номер: Х520806601000 Количество на модель: 8
Х520806601000
8
13

Номер детали на чертеже:

13

HEXAGON SCREW

Заводской номер: Х487527941000 Количество на модель: 2
Х487527941000
2
14

Номер детали на чертеже:

14

HEXAGON NUT

Заводской номер: Х428202439000 Количество на модель: 2
Х428202439000
2
15

Номер детали на чертеже:

15

SPRING RING

Заводской номер: Х520803901000 Количество на модель: 2
Х520803901000
2
16

Номер детали на чертеже:

16

PROTECTION HOOD

Заводской номер: 199500060031 Количество на модель: 1
199500060031
1
18

Номер детали на чертеже:

18

BASE PLATE

Заводской номер: 199500060301 Количество на модель: 1
199500060301
1
18

Номер детали на чертеже:

18

LOCK

Заводской номер: G199500060010 Количество на модель: 1
G199500060010
1
19

Номер детали на чертеже:

19

BOLT

Заводской номер: 199500060310 Количество на модель: 2
199500060310
2
20

Номер детали на чертеже:

20

PRESSURE SPRING

Заводской номер: 178500060200 Количество на модель: 1
178500060200
1
21

Номер детали на чертеже:

21

NUT

Заводской номер: 199500060332 Количество на модель: 1
199500060332
1
22

Номер детали на чертеже:

22

CYLIND. HEAD SCREW

Заводской номер: Х485024100000 Количество на модель: 1
Х485024100000
1
23

Номер детали на чертеже:

23

PRESSURE SPRING

Заводской номер: Х699310500000 Количество на модель: 1
Х699310500000
1
24

Номер детали на чертеже:

24

LEVER

Заводской номер: 199500060350 Количество на модель: 1
199500060350
1
25

Номер детали на чертеже:

25

YOKE SPRING

Заводской номер: 199500060340 Количество на модель: 1
199500060340
1
26

Номер детали на чертеже:

26

SHIFTING

Заводской номер: Н199500060100 Количество на модель: 1
Н199500060100
1
27

Номер детали на чертеже:

27

BEARING JOURNAL

Заводской номер: 178500060910 Количество на модель: 1
178500060910
1
28

Номер детали на чертеже:

28

SHACKLE

Заводской номер: 178500060210 Количество на модель: 2
178500060210
2
29

Номер детали на чертеже:

29

SP-PIN

Заводской номер: Х500622300000 Количество на модель: 2
Х500622300000
2
30

Номер детали на чертеже:

30

SP-PIN

Заводской номер: Х500629146000 Количество на модель: 2
Х500629146000
2
31

Номер детали на чертеже:

31

COVER SHEET

Заводской номер: 178500060900 Количество на модель: 1
178500060900
1
32

Номер детали на чертеже:

32

SPLIT PIN

Заводской номер: Х531908308000 Количество на модель: 1
Х531908308000
1
