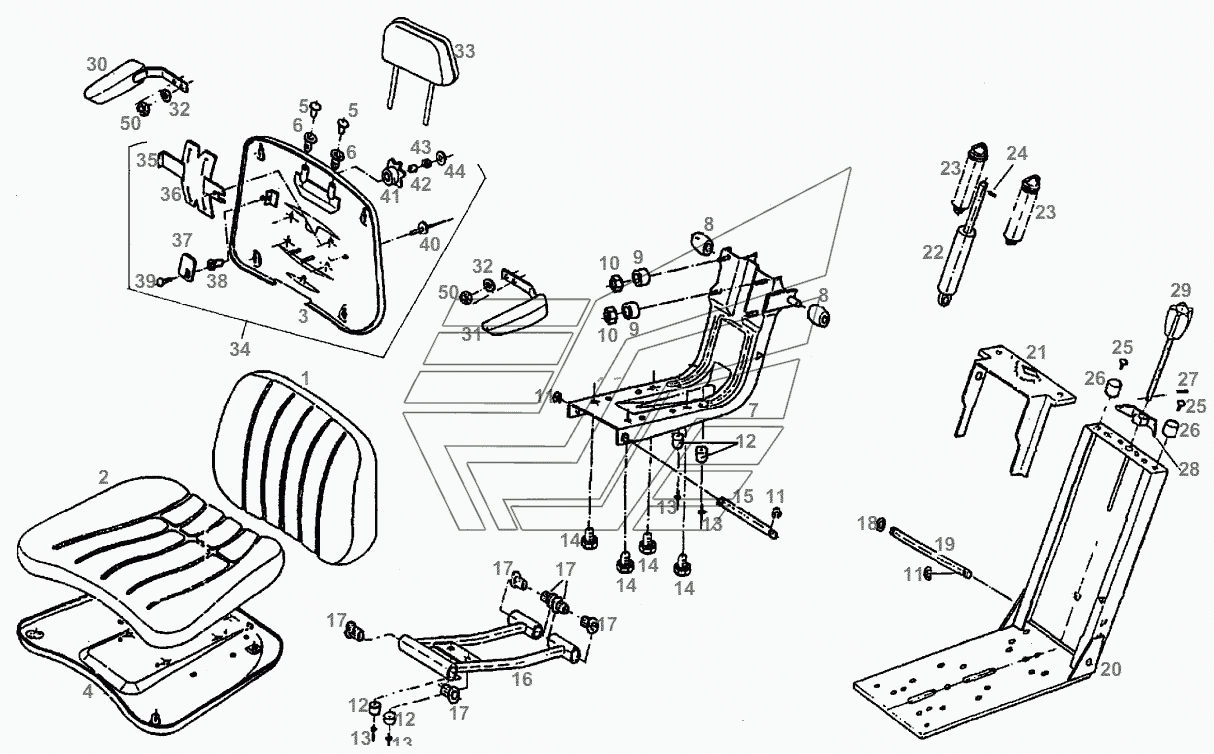

PASSENGER SEAT Fendt-524 (Xylon) часть2. Каталог 2012г.

PASSENGER SEAT Fendt-524 (Xylon) часть2 CONSOLE Fendt-524 (Xylon) часть2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BACKREST PAD

Заводской номер: F524500032130 Количество на модель: 1
F524500032130
1
2

Номер детали на чертеже:

2

SEAT CUSHION

Заводской номер: F524500032140 Количество на модель: 1
F524500032140
1
3

Номер детали на чертеже:

3

BACK PART

Заводской номер: F524500032030 Количество на модель: 1
F524500032030
1
4

Номер детали на чертеже:

4

SEAT PLATE

Заводской номер: F524500032040 Количество на модель: 1
F524500032040
1
5

Номер детали на чертеже:

5

PIPE END CAP

Заводской номер: F275500030660 Количество на модель: 2
F275500030660
2
6

Номер детали на чертеже:

6

BUSH

Заводской номер: F291500030230 Количество на модель: 2
F291500030230
2
7

Номер детали на чертеже:

7

DRIVER

Заводской номер: F524500032050 Количество на модель: 1
F524500032050
1
8

Номер детали на чертеже:

8

ROLLER

Заводской номер: F145504030200 Количество на модель: 2
F145504030200
2
9

Номер детали на чертеже:

9

BUSH

Заводской номер: F524500033050 Количество на модель: 4
F524500033050
4
10

Номер детали на чертеже:

10

LOCKING NUT

Заводской номер: X434102401000 Количество на модель: 4
X434102401000
4
11

Номер детали на чертеже:

11

LOCKING WASHER

Заводской номер: X523304246000 Количество на модель: 4
X523304246000
4
12

Номер детали на чертеже:

12

BUFFER

Заводской номер: F166500030160 Количество на модель: 4
F166500030160
4
13

Номер детали на чертеже:

13

BLANK RIVET

Заводской номер: F166500030170 Количество на модель: 4
F166500030170
4
14

Номер детали на чертеже:

14

SCREW

Заводской номер: F198500030180 Количество на модель: 4
F198500030180
4
15

Номер детали на чертеже:

15

BOLT

Заводской номер: F145504030060 Количество на модель: 1
F145504030060
1
16

Номер детали на чертеже:

16

ARM

Заводской номер: F524500032060 Количество на модель: 1
F524500032060
1
17

Номер детали на чертеже:

17

BUSH

Заводской номер: F268500030080 Количество на модель: 6
F268500030080
6
18

Номер детали на чертеже:

18

DISC

Заводской номер: X450008708000 Количество на модель: 2
X450008708000
2
19

Номер детали на чертеже:

19

BOLT

Заводской номер: F524500032070 Количество на модель: 1
F524500032070
1
20

Номер детали на чертеже:

20

SPRING BEARING

Заводской номер: F524500032080 Количество на модель: 1
F524500032080
1
21

Номер детали на чертеже:

21

COVER

Заводской номер: F524500032090 Количество на модель: 1
F524500032090
1
22

Номер детали на чертеже:

22

SHOCK ABSORBER

Заводской номер: F524500032100 Количество на модель: 1
F524500032100
1
23

Номер детали на чертеже:

23

TENSION SPRING

Заводской номер: F166500030250 Количество на модель: 2
F166500030250
2
24

Номер детали на чертеже:

24

TUBULAR RIVET

Заводской номер: X443743702000 Количество на модель: 1
X443743702000
1
25

Номер детали на чертеже:

25

SELF-TAPPING SCREW

Заводской номер: X493812500000 Количество на модель: 2
X493812500000
2
26

Номер детали на чертеже:

26

BUFFER

Заводской номер: F524500032110 Количество на модель: 2
F524500032110
2
27

Номер детали на чертеже:

27

SP-PIN

Заводской номер: X500609646000 Количество на модель: 1
X500609646000
1
28

Номер детали на чертеже:

28

SPRING BRACKET

Заводской номер: F205500030020 Количество на модель: 1
F205500030020
1
29

Номер детали на чертеже:

29

SPINDLE

Заводской номер: F524500032120 Количество на модель: 1
F524500032120
1
30

Номер детали на чертеже:

30

ARM REST

Заводской номер: F524500032150 Количество на модель: 1
F524500032150
1
31

Номер детали на чертеже:

31

ARM REST

Заводской номер: F524500032160 Количество на модель: 1
F524500032160
1
32

Номер детали на чертеже:

32

DISC

Заводской номер: F166500030270 Количество на модель: 4
F166500030270
4
33

Номер детали на чертеже:

33

BACKREST EXTENSION

Заводской номер: F312500031440 Количество на модель: 1
F312500031440
1
34

Номер детали на чертеже:

34

LUMBAR SUPPORT

Заводской номер: F524500032170 Количество на модель: 1
F524500032170
1
39

Номер детали на чертеже:

39

FLAT HEAD SCREW

Заводской номер: X477832036000 Количество на модель: 1
X477832036000
1
40

Номер детали на чертеже:

40

BLANK RIVET

Заводской номер: X444913001000 Количество на модель: 1
X444913001000
1
41

Номер детали на чертеже:

41

STAR KNOB

Заводской номер: F524500032180 Количество на модель: 1
F524500032180
1
42

Номер детали на чертеже:

42

BUSH

Заводской номер: F524500032190 Количество на модель: 1
F524500032190
1
43

Номер детали на чертеже:

43

NUT

Заводской номер: F524500032200 Количество на модель: 1
F524500032200
1
44

Номер детали на чертеже:

44

COVER

Заводской номер: F291500030340 Количество на модель: 1
F291500030340
1
