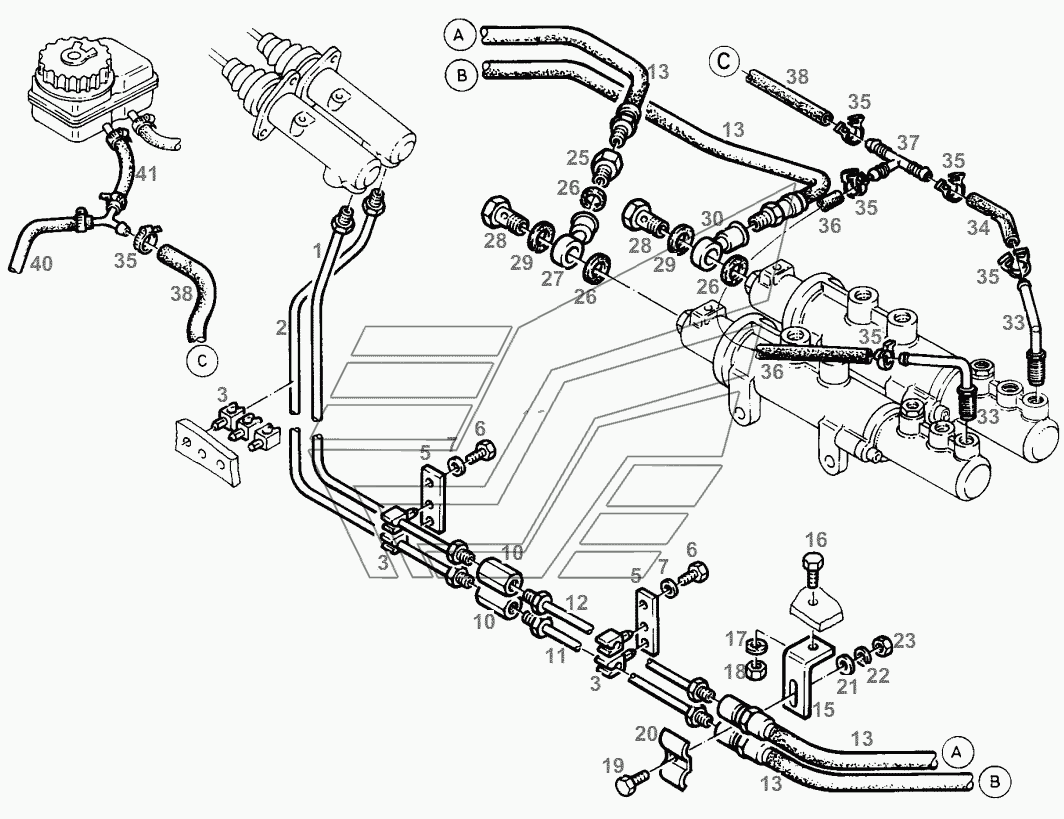

BRAKE HYDRAULIC Fendt-524 (Xylon) часть1. Каталог 2012г.

BRAKE HYDRAULIC Fendt-524 (Xylon) часть1 BRAKE BOOSTER Fendt-524 (Xylon) часть1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BRAKE PIPE

Заводской номер: 524101070200 Количество на модель: 1
524101070200
1
2

Номер детали на чертеже:

2

BRAKE PIPE

Заводской номер: 524101070210 Количество на модель: 1
524101070210
1
3

Номер детали на чертеже:

3

CABLE FASTENER

Заводской номер: Х668468201000 Количество на модель: 6
Х668468201000
6
5

Номер детали на чертеже:

5

SHACKLE

Заводской номер: 385900905010 Количество на модель: 2
385900905010
2
6

Номер детали на чертеже:

6

SELF-TAPPING SCREW

Заводской номер: Х495320005000 Количество на модель: 2
Х495320005000
2
7

Номер детали на чертеже:

7

DISC

Заводской номер: Х450006308000 Количество на модель: 2
Х450006308000
2
10

Номер детали на чертеже:

10

INTERMEDIATE PIECE

Заводской номер: F291100100110 Количество на модель: 2
F291100100110
2
11

Номер детали на чертеже:

11

BRAKE PIPE

Заводской номер: 524101070220 Количество на модель: 1
524101070220
1
12

Номер детали на чертеже:

12

BRAKE PIPE

Заводской номер: 524101070230 Количество на модель: 1
524101070230
1
13

Номер детали на чертеже:

13

BRAKE HOSE

Заводской номер: Н822100100030 Количество на модель: 2
Н822100100030
2
15

Номер детали на чертеже:

15

RETAINING ANGLE

Заводской номер: 816810020060 Количество на модель: 1
816810020060
1
16

Номер детали на чертеже:

16

HEXAGON SCREW

Заводской номер: Х487527741000 Количество на модель: 1
Х487527741000
1
17

Номер детали на чертеже:

17

SPRING WASHER

Заводской номер: Х521403947000 Количество на модель: 1
Х521403947000
1
18

Номер детали на чертеже:

18

HEXAGON NUT

Заводской номер: Х428202439000 Количество на модель: 1
Х428202439000
1
19

Номер детали на чертеже:

19

HEXAGON SCREW

Заводской номер: Х487521241000 Количество на модель: 1
Х487521241000
1
20

Номер детали на чертеже:

20

COLLAR

Заводской номер: 178950010260 Количество на модель: 1
178950010260
1
21

Номер детали на чертеже:

21

DISC

Заводской номер: Х454305108000 Количество на модель: 1
Х454305108000
1
22

Номер детали на чертеже:

22

SPRING RING

Заводской номер: Х520803001000 Количество на модель: 1
Х520803001000
1
23

Номер детали на чертеже:

23

HEXAGON NUT

Заводской номер: Х428202239000 Количество на модель: 1
Х428202239000
1
25

Номер детали на чертеже:

25

SCREW CONNECTOR

Заводской номер: F238108340070 Количество на модель: 1
F238108340070
1
26

Номер детали на чертеже:

26

SEALING RING

Заводской номер: Х540004278000 Количество на модель: 3
Х540004278000
3
27

Номер детали на чертеже:

27

RING ADAPTER

Заводской номер: F821101101010 Количество на модель: 1
F821101101010
1
28

Номер детали на чертеже:

28

HOLLOW SCREW

Заводской номер: F281800570050 Количество на модель: 2
F281800570050
2
29

Номер детали на чертеже:

29

SEALING RING

Заводской номер: Х540004678000 Количество на модель: 2
Х540004678000
2
30

Номер детали на чертеже:

30

RING ADAPTER

Заводской номер: F281800570040 Количество на модель: 1
F281800570040
1
33

Номер детали на чертеже:

33

BRAKE PIPE

Заводской номер: 524101070330 Количество на модель: 2
524101070330
2
34

Номер детали на чертеже:

34

PRESSURE HOSE

Заводской номер: Х604173000980 Количество на модель: 1
Х604173000980
1
35

Номер детали на чертеже:

35

HOSE CLIP

Заводской номер: Х458780000000 Количество на модель: 6
Х458780000000
6
37

Номер детали на чертеже:

37

HOSE CONNECT.SOCKET

Заводской номер: Х590397100000 Количество на модель: 1
Х590397100000
1
