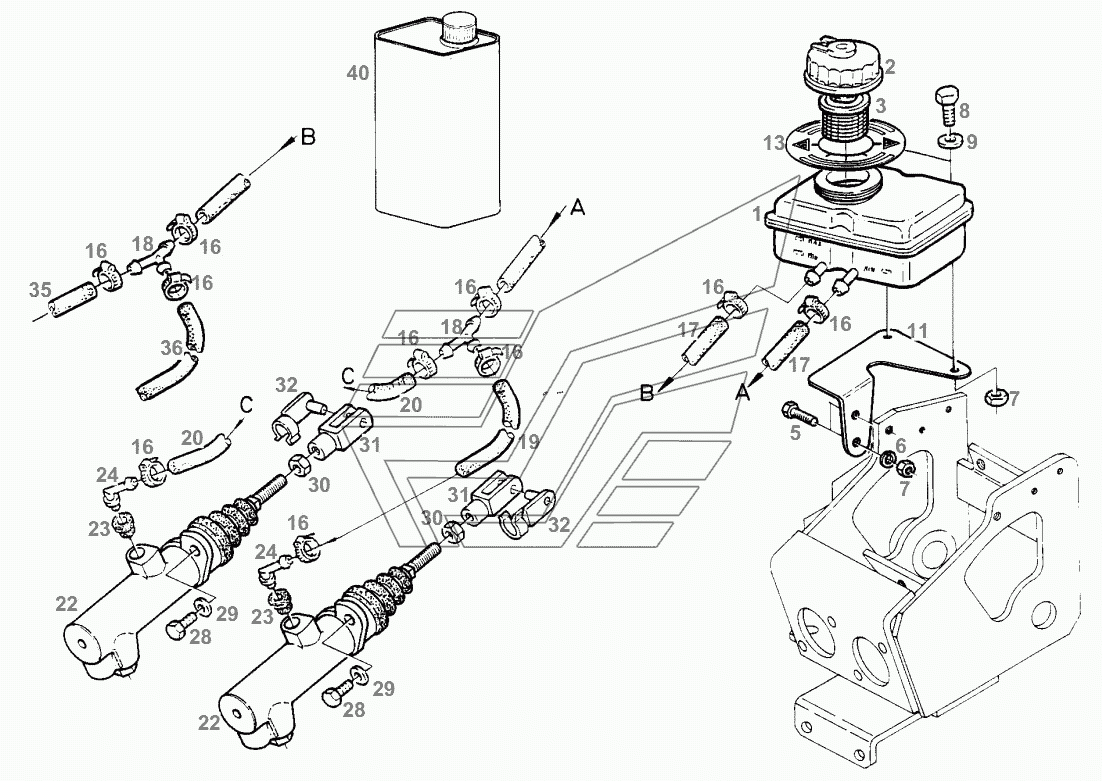

MASTER BRAKE CYLIND. Fendt-524 (Xylon) часть1. Каталог 2012г.

MASTER BRAKE CYLIND. Fendt-524 (Xylon) часть1 BRAKE HYDRAULIC Fendt-524 (Xylon) часть1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

DOUBLE TANK

Заводской номер: G822100070071 Количество на модель: 1
G822100070071
1
2

Номер детали на чертеже:

2

COVER

Заводской номер: F822100070080 Количество на модель: 1
F822100070080
1
3

Номер детали на чертеже:

3

STRAINER SLEEVE

Заводской номер: F291100070060 Количество на модель: 1
F291100070060
1
5

Номер детали на чертеже:

5

HEXAGON SCREW

Заводской номер: Х487520041000 Количество на модель: 2
Х487520041000
2
6

Номер детали на чертеже:

6

SPRING RING

Заводской номер: Х520803001000 Количество на модель: 2
Х520803001000
2
7

Номер детали на чертеже:

7

HEXAGON NUT

Заводской номер: Х428202239000 Количество на модель: 4
Х428202239000
4
8

Номер детали на чертеже:

8

HEXAGON SCREW

Заводской номер: Х487520641000 Количество на модель: 2
Х487520641000
2
9

Номер детали на чертеже:

9

DISC

Заводской номер: Х450005108000 Количество на модель: 2
Х450005108000
2
11

Номер детали на чертеже:

11

SUPPORT

Заводской номер: 524101070500 Количество на модель: 1
524101070500
1
13

Номер детали на чертеже:

13

MARKING PLATE

Заводской номер: 524100100250 Количество на модель: 1
524100100250
1
16

Номер детали на чертеже:

16

HOSE CLIP

Заводской номер: Х458780000000 Количество на модель: 6
Х458780000000
6
17

Номер детали на чертеже:

17

PRESSURE HOSE

Заводской номер: Х604173000980 Количество на модель: 1
Х604173000980
1
18

Номер детали на чертеже:

18

HOSE CONNECT.SOCKET

Заводской номер: Х590397000000 Количество на модель: 1
Х590397000000
1
22

Номер детали на чертеже:

22

MASTER BRAKE CYLIND.

Заводской номер: G822100070030 Количество на модель: 2
G822100070030
2
22

Номер детали на чертеже:

22

REPAIR KIT

Заводской номер: F822100070070 Количество на модель: 2
F822100070070
2
22

Номер детали на чертеже:

22

MASTER BRAKE CYLIND.

Заводской номер: G524101070120 Количество на модель: 2
G524101070120
2
23

Номер детали на чертеже:

23

RUBBER PLUG

Заводской номер: F281100100140 Количество на модель: 2
F281100100140
2
24

Номер детали на чертеже:

24

KNEE

Заводской номер: Х820410056030 Количество на модель: 2
Х820410056030
2
28

Номер детали на чертеже:

28

HEXAGON SCREW

Заводской номер: Х487527741000 Количество на модель: 4
Х487527741000
4
29

Номер детали на чертеже:

29

SPRING WASHER

Заводской номер: Х521403947000 Количество на модель: 4
Х521403947000
4
30

Номер детали на чертеже:

30

HEXAGON NUT

Заводской номер: Х428202439000 Количество на модель: 2
Х428202439000
2
31

Номер детали на чертеже:

31

FORK CONNECTION

Заводской номер: Х410124600000 Количество на модель: 2
Х410124600000
2
32

Номер детали на чертеже:

32

BOLT

Заводской номер: Х407202001000 Количество на модель: 2
Х407202001000
2
40

Номер детали на чертеже:

40

HYDRAULIC OIL

Заводской номер: Х902011622000 Количество на модель: 1
Х902011622000
1
MASTER BRAKE CYLIND. Fendt-524 (Xylon) часть1 BRAKE HYDRAULIC Fendt-524 (Xylon) часть1
