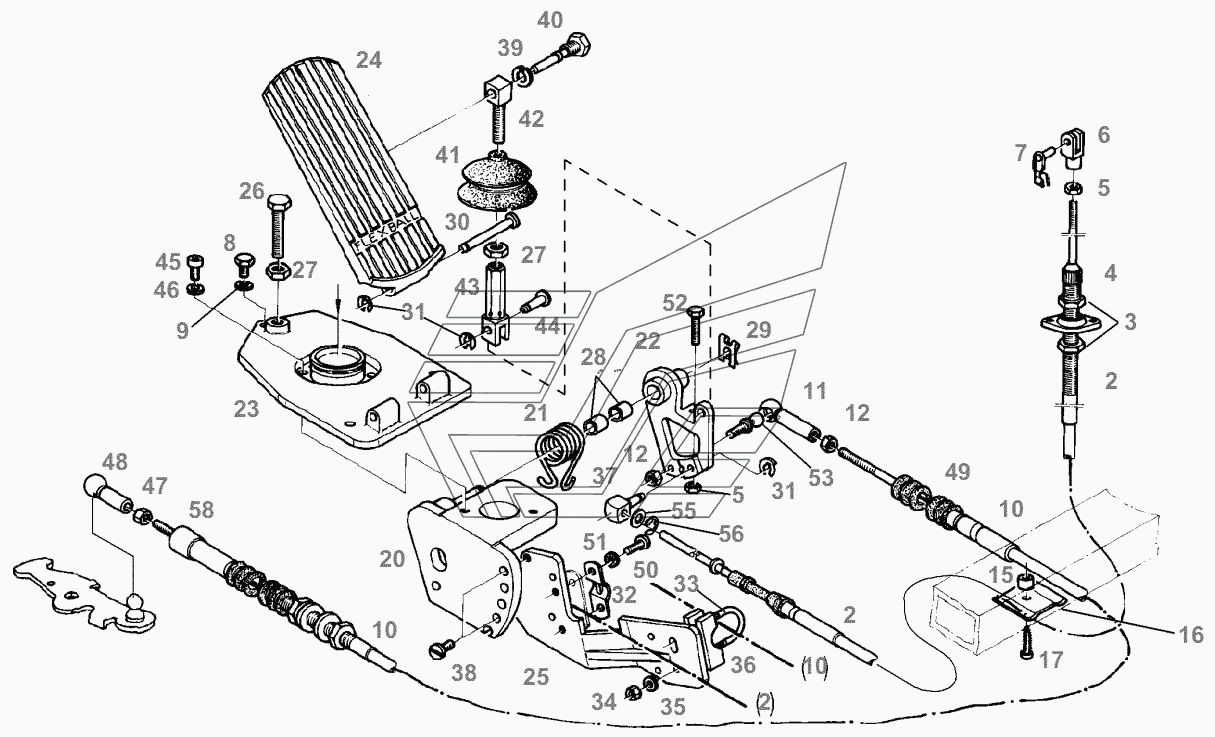

SPEED CONTROL Fendt-524 (Xylon) часть1. Каталог 2012г.

EXHAUST BRAKE Fendt-524 (Xylon) часть1 SPEED CONTROL Fendt-524 (Xylon) часть1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

PEDAL

Заводской номер: G524200020110 Количество на модель: 1
G524200020110
1
2

Номер детали на чертеже:

2

BOWDEN CABLE

Заводской номер: F524200020010 Количество на модель: 1
F524200020010
1
3

Номер детали на чертеже:

3

HEXAGON NUT

Заводской номер: F524200020030 Количество на модель: 2
F524200020030
2
4

Номер детали на чертеже:

4

SEALING NUT

Заводской номер: F524200020020 Количество на модель: 1
F524200020020
1
5

Номер детали на чертеже:

5

HEXAGON NUT

Заводской номер: Х428202039000 Количество на модель: 2
Х428202039000
2
6

Номер детали на чертеже:

6

FORK CONNECTION

Заводской номер: Х410106601000 Количество на модель: 1
Х410106601000
1
7

Номер детали на чертеже:

7

BOLT

Заводской номер: Х407200900000 Количество на модель: 1
Х407200900000
1
8

Номер детали на чертеже:

8

HEXAGON SCREW

Заводской номер: Х487520441000 Количество на модель: 3
Х487520441000
3
9

Номер детали на чертеже:

9

SPRING WASHER

Заводской номер: Х521403047000 Количество на модель: 3
Х521403047000
3
10

Номер детали на чертеже:

10

ACTUATOR

Заводской номер: G524200020201 Количество на модель: 1
G524200020201
1
11

Номер детали на чертеже:

11

BALL SOCKET

Заводской номер: 294200020070 Количество на модель: 1
294200020070
1
12

Номер детали на чертеже:

12

HEXAGON NUT

Заводской номер: Х428202239000 Количество на модель: 2
Х428202239000
2
15

Номер детали на чертеже:

15

BUSH

Заводской номер: 144860030070 Количество на модель: 1
144860030070
1
16

Номер детали на чертеже:

16

COLLAR

Заводской номер: 278951130280 Количество на модель: 1
278951130280
1
17

Номер детали на чертеже:

17

SELF-TAPPING SCREW

Заводской номер: Х493808805000 Количество на модель: 1
Х493808805000
1
20

Номер детали на чертеже:

20

BASE PLATE

Заводской номер: F524200020140 Количество на модель: 1
F524200020140
1
21

Номер детали на чертеже:

21

TORSION SPRING

Заводской номер: F524200020040 Количество на модель: 1
F524200020040
1
22

Номер детали на чертеже:

22

TOGGLE LEVER

Заводской номер: F524200020080 Количество на модель: 1
F524200020080
1
23

Номер детали на чертеже:

23

FLOOR PLATE

Заводской номер: F524200020130 Количество на модель: 1
F524200020130
1
24

Номер детали на чертеже:

24

FOOT-PLATE

Заводской номер: F524200020150 Количество на модель: 1
F524200020150
1
25

Номер детали на чертеже:

25

SUPPORT PLATE

Заводской номер: F524200020200 Количество на модель: 1
F524200020200
1
26

Номер детали на чертеже:

26

HEXAGON SCREW

Заводской номер: Х487528241000 Количество на модель: 1
Х487528241000
1
27

Номер детали на чертеже:

27

HEXAGON NUT

Заводской номер: Х423502400000 Количество на модель: 2
Х423502400000
2
28

Номер детали на чертеже:

28

BRACKET BUSHING

Заводской номер: F524200020050 Количество на модель: 2
F524200020050
2
29

Номер детали на чертеже:

29

BAYONET CLIP

Заводской номер: Х536406045000 Количество на модель: 1
Х536406045000
1
30

Номер детали на чертеже:

30

BOLT

Заводской номер: F524200020110 Количество на модель: 1
F524200020110
1
31

Номер детали на чертеже:

31

LOCKING PLATE

Заводской номер: Х536514800000 Количество на модель: 3
Х536514800000
3
32

Номер детали на чертеже:

32

COLLAR

Заводской номер: F524200020180 Количество на модель: 1
F524200020180
1
33

Номер детали на чертеже:

33

CLAMPING YOKE

Заводской номер: F524200020070 Количество на модель: 1
F524200020070
1
34

Номер детали на чертеже:

34

HEXAGON NUT

Заводской номер: Х430002003000 Количество на модель: 2
Х430002003000
2
35

Номер детали на чертеже:

35

DISC

Заводской номер: Х450003908000 Количество на модель: 2
Х450003908000
2
36

Номер детали на чертеже:

36

LOCATING PLATE

Заводской номер: F524200020170 Количество на модель: 1
F524200020170
1
37

Номер детали на чертеже:

37

CONNECTOR

Заводской номер: F524200020190 Количество на модель: 1
F524200020190
1
38

Номер детали на чертеже:

38

CYLIND. HEAD SCREW

Заводской номер: Х461722204000 Количество на модель: 2
Х461722204000
2
39

Номер детали на чертеже:

39

SPRING RING

Заводской номер: Х523703900000 Количество на модель: 1
Х523703900000
1
40

Номер детали на чертеже:

40

BOLT

Заводской номер: F524200020100 Количество на модель: 1
F524200020100
1
41

Номер детали на чертеже:

41

SLEEVE

Заводской номер: F524200020060 Количество на модель: 1
F524200020060
1
42

Номер детали на чертеже:

42

ADJUSTING SCREW

Заводской номер: F524200020120 Количество на модель: 1
F524200020120
1
43

Номер детали на чертеже:

43

ADJUSTING DEVICE

Заводской номер: F524200020160 Количество на модель: 1
F524200020160
1
44

Номер детали на чертеже:

44

BOLT

Заводской номер: F524200020090 Количество на модель: 1
F524200020090
1
45

Номер детали на чертеже:

45

CYLIND. HEAD SCREW

Заводской номер: Х493605105000 Количество на модель: 2
Х493605105000
2
46

Номер детали на чертеже:

46

SPRING RING

Заводской номер: Х523703000000 Количество на модель: 2
Х523703000000
2
48

Номер детали на чертеже:

48

BALL SOCKET

Заводской номер: Х504508400000 Количество на модель: 1
Х504508400000
1
48

Номер детали на чертеже:

48

YOKE

Заводской номер: Х529807200000 Количество на модель: 1
Х529807200000
1
49

Номер детали на чертеже:

49

SLEEVE

Заводской номер: F524200020210 Количество на модель: 1
F524200020210
1
50

Номер детали на чертеже:

50

CYLIND. HEAD SCREW

Заводской номер: Х461721103000 Количество на модель: 2
Х461721103000
2
51

Номер детали на чертеже:

51

WASHER

Заводской номер: Х522802846000 Количество на модель: 2
Х522802846000
2
52

Номер детали на чертеже:

52

HEXAGON SCREW

Заводской номер: Х487517641000 Количество на модель: 1
Х487517641000
1
53

Номер детали на чертеже:

53

BALL END PIN

Заводской номер: Х504821300000 Количество на модель: 1
Х504821300000
1
56

Номер детали на чертеже:

56

LOCKING WASHER

Заводской номер: Х523301646000 Количество на модель: 1
Х523301646000
1
58

Номер детали на чертеже:

58

CONNECTING PLATE

Заводской номер: F524200020220 Количество на модель: 1
F524200020220
1
