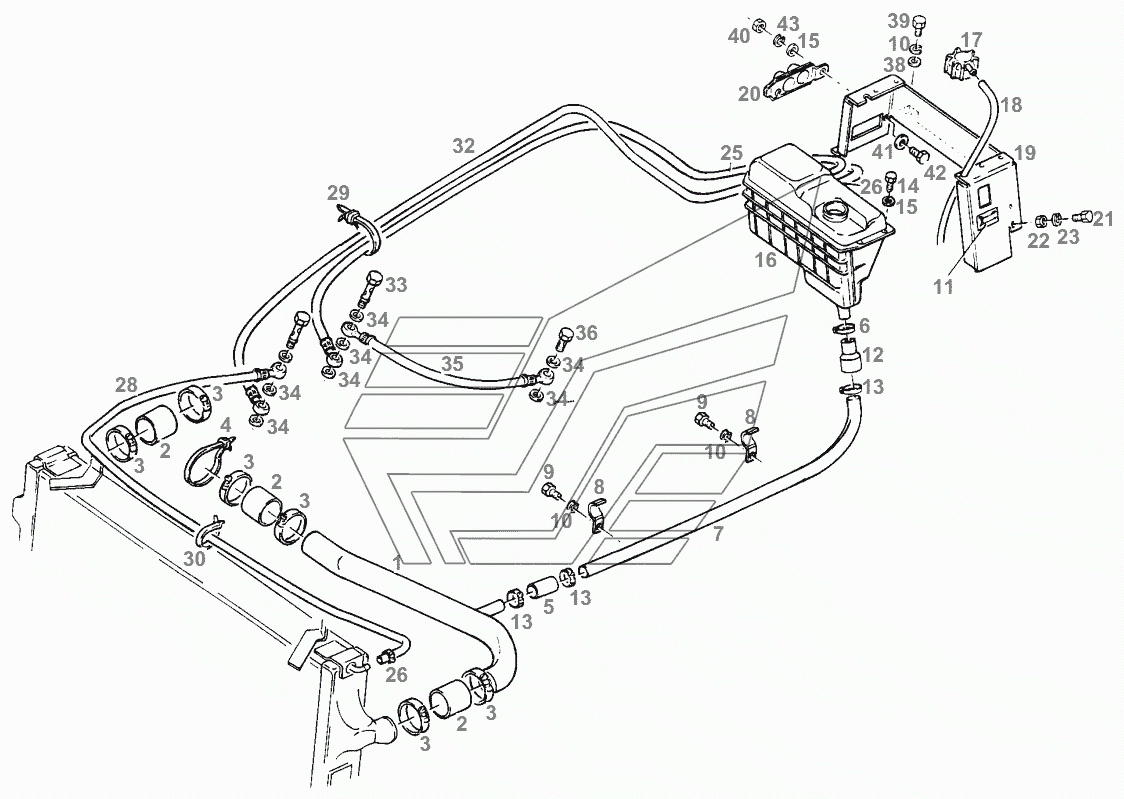

COOL. WATER PIPING Fendt-524 (Xylon) часть1. Каталог 2012г.

RADIATOR Fendt-524 (Xylon) часть1 COOL. WATER PIPING Fendt-524 (Xylon) часть1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

COLL. WATER PIPING

Заводской номер: Н524200050031 Количество на модель: 1
Н524200050031
1
2

Номер детали на чертеже:

2

HOSE

Заводской номер: Х591129200100 Количество на модель: 3
Х591129200100
3
3

Номер детали на чертеже:

3

HOSE CLIP

Заводской номер: Х458648000000 Количество на модель: 6
Х458648000000
6
4

Номер детали на чертеже:

4

CABLE TAPE

Заводской номер: Х668980522000 Количество на модель: 1
Х668980522000
1
5

Номер детали на чертеже:

5

HOSE

Заводской номер: Х591112096320 Количество на модель: 1
Х591112096320
1
6

Номер детали на чертеже:

6

HOSE CLIP

Заводской номер: Х458650700000 Количество на модель: 1
Х458650700000
1
7

Номер детали на чертеже:

7

PIPE

Заводской номер: Н524200050042 Количество на модель: 1
Н524200050042
1
8

Номер детали на чертеже:

8

COLLAR

Заводской номер: 230860020090 Количество на модель: 2
230860020090
2
9

Номер детали на чертеже:

9

HEXAGON SCREW

Заводской номер: Х487526841000 Количество на модель: 2
Х487526841000
2
10

Номер детали на чертеже:

10

SPRING RING

Заводской номер: Х520803901000 Количество на модель: 2
Х520803901000
2
11

Номер детали на чертеже:

11

MARKING PLATE

Заводской номер: 524200050100 Количество на модель: 1
524200050100
1
12

Номер детали на чертеже:

12

REDUCING PIECE

Заводской номер: 524200050080 Количество на модель: 1
524200050080
1
12

Номер детали на чертеже:

12

HOSE

Заводской номер: Х591106000940 Количество на модель: 1
Х591106000940
1
13

Номер детали на чертеже:

13

HOSE CLIP

Заводской номер: Х458651300000 Количество на модель: 3
Х458651300000
3
14

Номер детали на чертеже:

14

SELF-TAPPING SCREW

Заводской номер: Х495219900000 Количество на модель: 4
Х495219900000
4
15

Номер детали на чертеже:

15

DISC

Заводской номер: Х454305108000 Количество на модель: 5
Х454305108000
5
16

Номер детали на чертеже:

16

EXPANSION TANK

Заводской номер: Н199204050010 Количество на модель: 1
Н199204050010
1
17

Номер детали на чертеже:

17

RADIATOR CAP

Заводской номер: G199204050020 Количество на модель: 1
G199204050020
1
18

Номер детали на чертеже:

18

HOSE

Заводской номер: Х591201800950 Количество на модель: 1
Х591201800950
1
19

Номер детали на чертеже:

19

SUPPORT

Заводской номер: 524200050060 Количество на модель: 1
524200050060
1
20

Номер детали на чертеже:

20

SEAL

Заводской номер: 186505020821 Количество на модель: 1
186505020821
1
21

Номер детали на чертеже:

21

HEXAGON SCREW

Заводской номер: Х487520941000 Количество на модель: 1
Х487520941000
1
21

Номер детали на чертеже:

21

HEXAGON SCREW

Заводской номер: Х487527941000 Количество на модель: 2
Х487527941000
2
22

Номер детали на чертеже:

22

HEXAGON NUT

Заводской номер: Х428202439000 Количество на модель: 2
Х428202439000
2
22

Номер детали на чертеже:

22

HEXAGON NUT

Заводской номер: Х428202239000 Количество на модель: 1
Х428202239000
1
23

Номер детали на чертеже:

23

SPRING RING

Заводской номер: Х520803001000 Количество на модель: 1
Х520803001000
1
25

Номер детали на чертеже:

25

BREATHER LINE

Заводской номер: Н524200050110 Количество на модель: 1
Н524200050110
1
26

Номер детали на чертеже:

26

HOSE CLIP

Заводской номер: Х458650500000 Количество на модель: 3
Х458650500000
3
28

Номер детали на чертеже:

28

BREATHER LINE

Заводской номер: Н524200050100 Количество на модель: 1
Н524200050100
1
29

Номер детали на чертеже:

29

CABLE TAPE

Заводской номер: Х665090001000 Количество на модель: 1
Х665090001000
1
30

Номер детали на чертеже:

30

CABLE TAPE

Заводской номер: Х668981022000 Количество на модель: 8
Х668981022000
8
32

Номер детали на чертеже:

32

BREATHER LINE

Заводской номер: Н524200050081 Количество на модель: 1
Н524200050081
1
33

Номер детали на чертеже:

33

BANJO BOLT

Заводской номер: F284200181050 Количество на модель: 2
F284200181050
2
34

Номер детали на чертеже:

34

SEALING RING

Заводской номер: Х540004078000 Количество на модель: 8
Х540004078000
8
35

Номер детали на чертеже:

35

RETURN LINE

Заводской номер: Н281880010020 Количество на модель: 1
Н281880010020
1
36

Номер детали на чертеже:

36

HOLLOW SCREW

Заводской номер: Х494515400000 Количество на модель: 1
Х494515400000
1
38

Номер детали на чертеже:

38

DISC

Заводской номер: Х450006308000 Количество на модель: 1
Х450006308000
1
39

Номер детали на чертеже:

39

HEXAGON SCREW

Заводской номер: Х487527441000 Количество на модель: 1
Х487527441000
1
41

Номер детали на чертеже:

41

DISC

Заводской номер: 345100090470 Количество на модель: 1
345100090470
1
42

Номер детали на чертеже:

42

HEXAGON SCREW

Заводской номер: Х487520741000 Количество на модель: 1
Х487520741000
1
