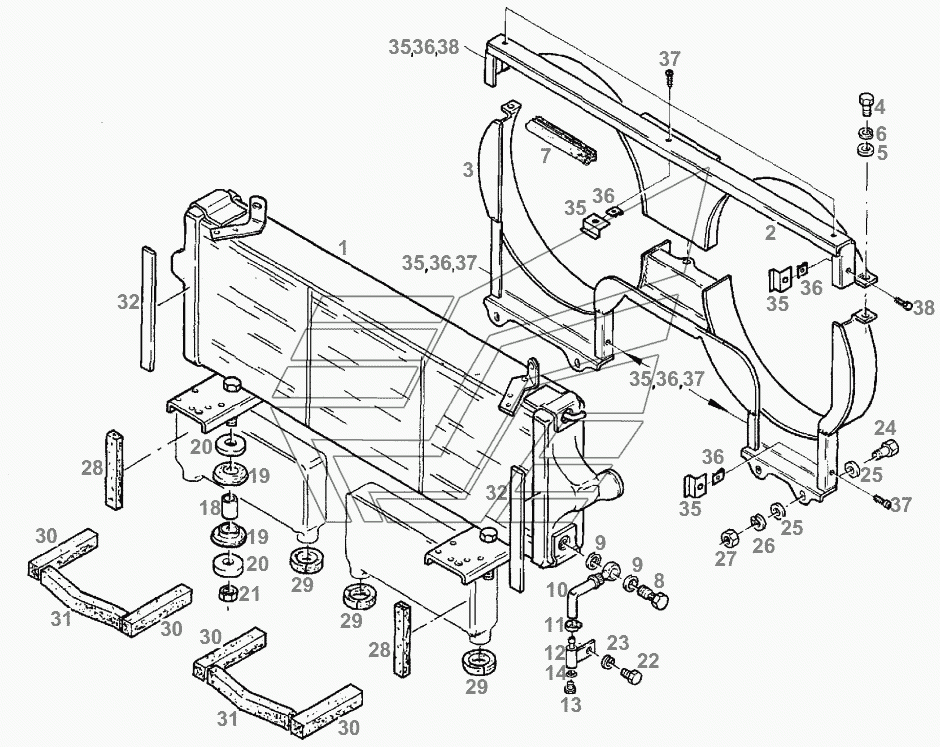

RADIATOR Fendt-524 (Xylon) часть1. Каталог 2012г.

COLD STARTING AID Fendt-524 (Xylon) часть1 RADIATOR Fendt-524 (Xylon) часть1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

RADIATOR

Заводской номер: Н524200050010 Количество на модель: 1
Н524200050010
1
2

Номер детали на чертеже:

2

FAN HOOD

Заводской номер: Н524200050071 Количество на модель: 1
Н524200050071
1
3

Номер детали на чертеже:

3

FAN HOOD

Заводской номер: Н524200050061 Количество на модель: 1
Н524200050061
1
4

Номер детали на чертеже:

4

HEXAGON SCREW

Заводской номер: Х487520441000 Количество на модель: 3
Х487520441000
3
5

Номер детали на чертеже:

5

DISC

Заводской номер: Х450005108000 Количество на модель: 3
Х450005108000
3
6

Номер детали на чертеже:

6

SPRING RING

Заводской номер: Х520803001000 Количество на модель: 3
Х520803001000
3
7

Номер детали на чертеже:

7

OUTER PROTECTION

Заводской номер: Х304515000900 Количество на модель: 3
Х304515000900
3
8

Номер детали на чертеже:

8

HOLLOW SCREW

Заводской номер: Х494515400000 Количество на модель: 1
Х494515400000
1
9

Номер детали на чертеже:

9

SEALING RING

Заводской номер: Х540004078000 Количество на модель: 2
Х540004078000
2
10

Номер детали на чертеже:

10

RADIATOR DRAIN PIPE

Заводской номер: Н178200010020 Количество на модель: 1
Н178200010020
1
11

Номер детали на чертеже:

11

HOSE CLIP

Заводской номер: Х458650500000 Количество на модель: 1
Х458650500000
1
12

Номер детали на чертеже:

12

HOSE SUPPORT

Заводской номер: Н524200050050 Количество на модель: 1
Н524200050050
1
13

Номер детали на чертеже:

13

LOCK SCREW

Заводской номер: Х494203000000 Количество на модель: 1
Х494203000000
1
14

Номер детали на чертеже:

14

SEALING RING

Заводской номер: Х540002478000 Количество на модель: 1
Х540002478000
1
18

Номер детали на чертеже:

18

BUSH

Заводской номер: 281200050150 Количество на модель: 2
281200050150
2
19

Номер детали на чертеже:

19

RADIATOR DAMPER

Заводской номер: 150204050050 Количество на модель: 4
150204050050
4
20

Номер детали на чертеже:

20

DISC

Заводской номер: 140200050020 Количество на модель: 4
140200050020
4
21

Номер детали на чертеже:

21

HEXAGON NUT

Заводской номер: Х434103240000 Количество на модель: 2
Х434103240000
2
22

Номер детали на чертеже:

22

HEXAGON SCREW

Заводской номер: Х487526841000 Количество на модель: 1
Х487526841000
1
23

Номер детали на чертеже:

23

SPRING RING

Заводской номер: Х520803901000 Количество на модель: 1
Х520803901000
1
24

Номер детали на чертеже:

24

HEXAGON SCREW

Заводской номер: Х487520741000 Количество на модель: 4
Х487520741000
4
27

Номер детали на чертеже:

27

HEXAGON NUT

Заводской номер: Х428202239000 Количество на модель: 4
Х428202239000
4
28

Номер детали на чертеже:

28

TAPE

Заводской номер: 395500470560 Количество на модель: 4
395500470560
4
29

Номер детали на чертеже:

29

TAPE

Заводской номер: 186960900030 Количество на модель: 4
186960900030
4
30

Номер детали на чертеже:

30

SEALING RIBBON

Заводской номер: 385551050120 Количество на модель: 4
385551050120
4
31

Номер детали на чертеже:

31

TAPE

Заводской номер: 345500470620 Количество на модель: 1
345500470620
1
32

Номер детали на чертеже:

32

SEALING RIBBON

Заводской номер: Х903005285995 Количество на модель: 1
Х903005285995
1
35

Номер детали на чертеже:

35

ANGLE

Заводской номер: 524200050730 Количество на модель: 9
524200050730
9
36

Номер детали на чертеже:

36

SHEET METAL NUT

Заводской номер: Х435722500000 Количество на модель: 9
Х435722500000
9
37

Номер детали на чертеже:

37

SELF-TAPPING SCREW

Заводской номер: Х493812105000 Количество на модель: 7
Х493812105000
7
38

Номер детали на чертеже:

38

SELF-TAPPING SCREW

Заводской номер: Х495312105000 Количество на модель: 2
Х495312105000
2
