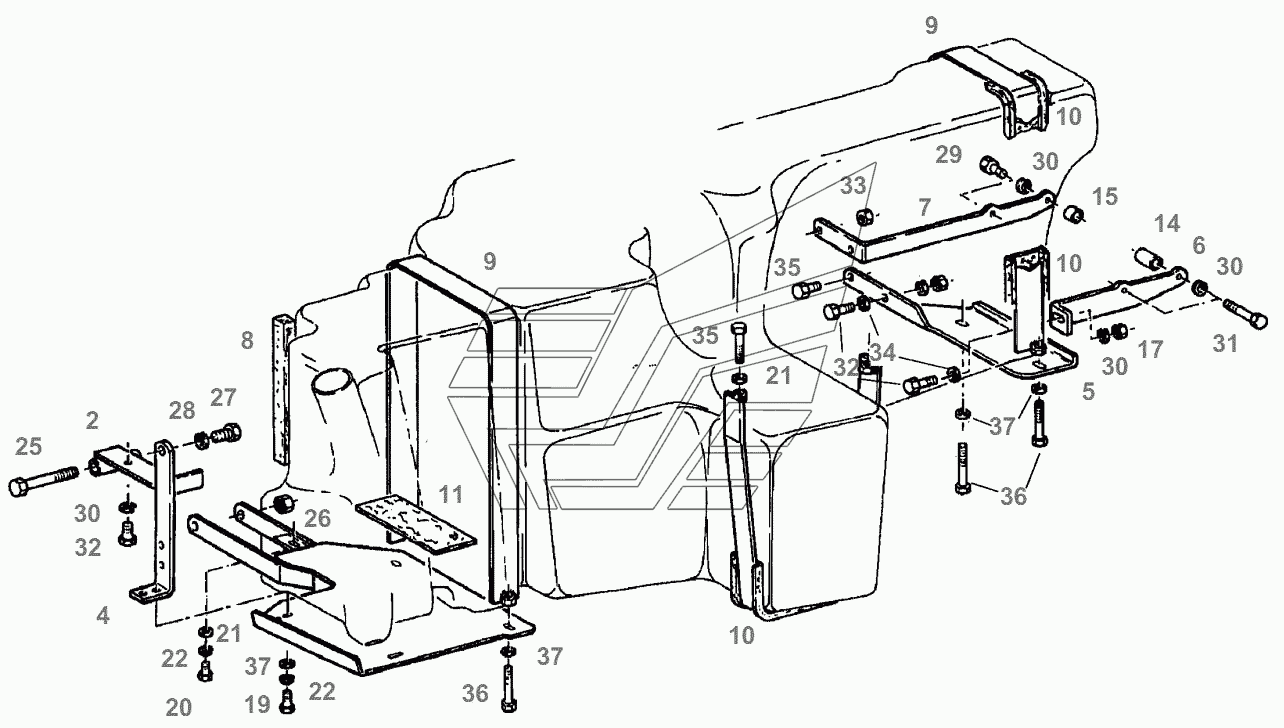

FUEL TANK Fendt-524 (Xylon) часть1. Каталог 2012г.

FUEL TANK Fendt-524 (Xylon) часть1 FUEL TANK Fendt-524 (Xylon) часть1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

FUEL TANK SUPPORT

Заводской номер: Н524200061021 Количество на модель: 1
Н524200061021
1
2

Номер детали на чертеже:

2

CARRIER

Заводской номер: Н524200061032 Количество на модель: 1
Н524200061032
1
4

Номер детали на чертеже:

4

SUPPORT

Заводской номер: 524200061052 Количество на модель: 1
524200061052
1
5

Номер детали на чертеже:

5

ANGLE

Заводской номер: 524200061021 Количество на модель: 1
524200061021
1
6

Номер детали на чертеже:

6

STRIP

Заводской номер: 524200061011 Количество на модель: 1
524200061011
1
7

Номер детали на чертеже:

7

STRIP

Заводской номер: 524200061030 Количество на модель: 1
524200061030
1
8

Номер детали на чертеже:

8

TAPE

Заводской номер: 186505020640 Количество на модель: 1
186505020640
1
9

Номер детали на чертеже:

9

STRAP

Заводской номер: Н524200061040 Количество на модель: 3
Н524200061040
3
10

Номер детали на чертеже:

10

PROTECTIVE PROFILE

Заводской номер: Х304538000950 Количество на модель: 3
Х304538000950
3
11

Номер детали на чертеже:

11

SEALING STRIP

Заводской номер: 816200060030 Количество на модель: 3
816200060030
3
14

Номер детали на чертеже:

14

BUSH

Заводской номер: 199891020140 Количество на модель: 2
199891020140
2
15

Номер детали на чертеже:

15

BUSH

Заводской номер: 167701030030 Количество на модель: 2
167701030030
2
17

Номер детали на чертеже:

17

HEXAGON NUT

Заводской номер: Х428203241000 Количество на модель: 2
Х428203241000
2
19

Номер детали на чертеже:

19

HEXAGON SCREW

Заводской номер: Х487531741000 Количество на модель: 2
Х487531741000
2
20

Номер детали на чертеже:

20

HEXAGON SCREW

Заводской номер: Х487531541000 Количество на модель: 1
Х487531541000
1
21

Номер детали на чертеже:

21

DISC

Заводской номер: 024901010010 Количество на модель: 1
024901010010
1
22

Номер детали на чертеже:

22

SPRING RING

Заводской номер: Х520804401000 Количество на модель: 3
Х520804401000
3
25

Номер детали на чертеже:

25

HEXAGON SCREW

Заводской номер: Х486546706000 Количество на модель: 1
Х486546706000
1
26

Номер детали на чертеже:

26

HEXAGON NUT

Заводской номер: Х434104040000 Количество на модель: 1
Х434104040000
1
27

Номер детали на чертеже:

27

HEXAGON SCREW

Заводской номер: Х487545005000 Количество на модель: 1
Х487545005000
1
28

Номер детали на чертеже:

28

SPRING RING

Заводской номер: Х523706600000 Количество на модель: 1
Х523706600000
1
29

Номер детали на чертеже:

29

HEXAGON SCREW

Заводской номер: Х487535741000 Количество на модель: 2
Х487535741000
2
30

Номер детали на чертеже:

30

SPRING RING

Заводской номер: Х520805001000 Количество на модель: 8
Х520805001000
8
31

Номер детали на чертеже:

31

HEXAGON SCREW

Заводской номер: Х486538106000 Количество на модель: 2
Х486538106000
2
32

Номер детали на чертеже:

32

HEXAGON SCREW

Заводской номер: Х487535605000 Количество на модель: 4
Х487535605000
4
33

Номер детали на чертеже:

33

HEXAGON NUT

Заводской номер: Х434103240000 Количество на модель: 1
Х434103240000
1
34

Номер детали на чертеже:

34

DISC

Заводской номер: Х450008708000 Количество на модель: 4
Х450008708000
4
35

Номер детали на чертеже:

35

HEXAGON SCREW

Заводской номер: Х487535441000 Количество на модель: 1
Х487535441000
1
36

Номер детали на чертеже:

36

HEXAGON SCREW

Заводской номер: Х487532701000 Количество на модель: 6
Х487532701000
6
37

Номер детали на чертеже:

37

DISC

Заводской номер: Х454407508000 Количество на модель: 4
Х454407508000
4
FUEL TANK Fendt-524 (Xylon) часть1 FUEL TANK Fendt-524 (Xylon) часть1
