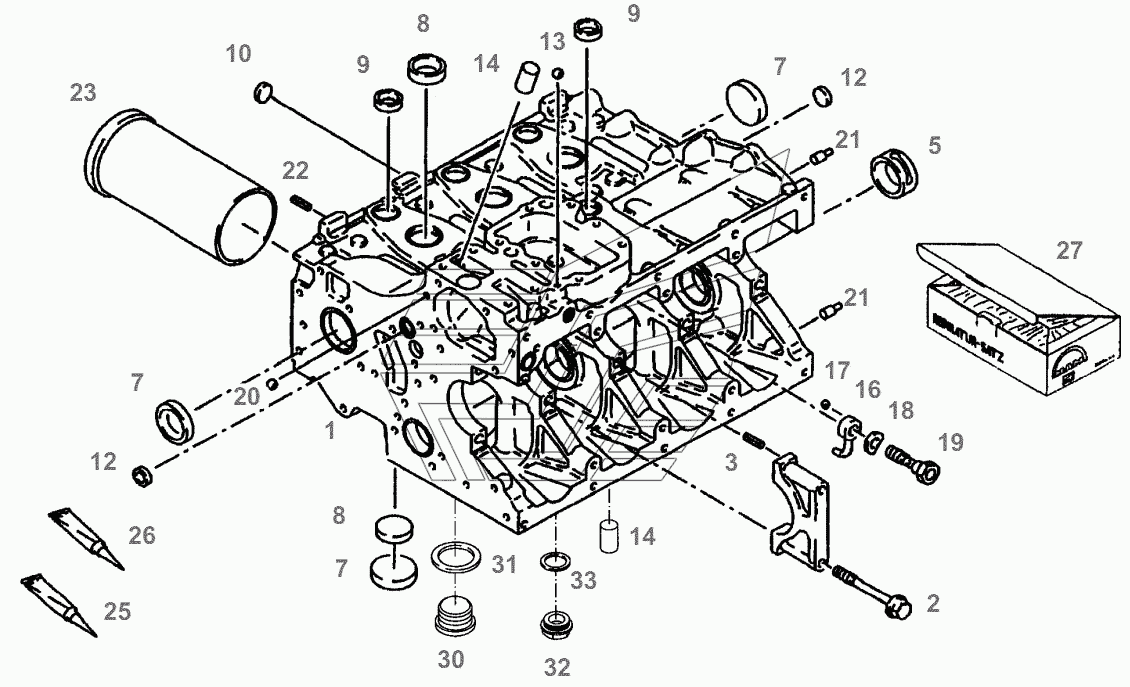

CRANKCASE Fendt-524 (Xylon) часть1. Каталог 2012г.

CRANKCASE Fendt-524 (Xylon) часть1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

BASE ENGINE

Заводской номер: Z524200010010 Количество на модель: 1
Z524200010010
1
1

Номер детали на чертеже:

1

CRANKCASE

Заводской номер: F524200210011 Количество на модель: 1
F524200210011
1
2

Номер детали на чертеже:

2

COLLAR SCREW

Заводской номер: F824200210590 Количество на модель: 10
F824200210590
10
3

Номер детали на чертеже:

3

CYLINDRICAL PIN

Заводской номер: F824200210060 Количество на модель: 10
F824200210060
10
5

Номер детали на чертеже:

5

BEARING SHELL

Заводской номер: F824200210040 Количество на модель: 3
F824200210040
3
5

Номер детали на чертеже:

5

BEARING SHELL

Заводской номер: F824200210050 Количество на модель: 3
F824200210050
3
7

Номер детали на чертеже:

7

CLOSING COVER

Заводской номер: F824200210640 Количество на модель: 6
F824200210640
6
7

Номер детали на чертеже:

7

CLOSING COVER

Заводской номер: F926202210080 Количество на модель: 6
F926202210080
6
8

Номер детали на чертеже:

8

CLOSING COVER

Заводской номер: F824200210650 Количество на модель: 7
F824200210650
7
8

Номер детали на чертеже:

8

CLOSING COVER

Заводской номер: F824200210660 Количество на модель: 7
F824200210660
7
9

Номер детали на чертеже:

9

CLOSING COVER

Заводской номер: F824200210670 Количество на модель: 4
F824200210670
4
9

Номер детали на чертеже:

9

CLOSING COVER

Заводской номер: F824200210680 Количество на модель: 4
F824200210680
4
10

Номер детали на чертеже:

10

CLOSING COVER

Заводской номер: F824200210690 Количество на модель: 3
F824200210690
3
12

Номер детали на чертеже:

12

CLOSING COVER

Заводской номер: F926200210180 Количество на модель: 2
F926200210180
2
13

Номер детали на чертеже:

13

BALL

Заводской номер: F824200210720 Количество на модель: 1
F824200210720
1
14

Номер детали на чертеже:

14

PLUG

Заводской номер: F824200210730 Количество на модель: 2
F824200210730
2
16

Номер детали на чертеже:

16

OIL SPLASH NOZZLE

Заводской номер: F824200210070 Количество на модель: 4
F824200210070
4
18

Номер детали на чертеже:

18

SPRING WASHER

Заводской номер: Х521405047000 Количество на модель: 4
Х521405047000
4
19

Номер детали на чертеже:

19

HOLLOW SCREW

Заводской номер: F524200210410 Количество на модель: 4
F524200210410
4
21

Номер детали на чертеже:

21

CENTERING PIN

Заводской номер: F824200210750 Количество на модель: 2
F824200210750
2
23

Номер детали на чертеже:

23

CYLINDER LINER

Заводской номер: F926202210420 Количество на модель: 4
F926202210420
4
23

Номер детали на чертеже:

23

CYLINDER LINER

Заводской номер: F926200210040 Количество на модель: 4
F926200210040
4
25

Номер детали на чертеже:

25

LOCTITE

Заводской номер: Х903050091000 Количество на модель: 1
Х903050091000
1
26

Номер детали на чертеже:

26

LOCTITE

Заводской номер: Х903050074000 Количество на модель: 1
Х903050074000
1
27

Номер детали на чертеже:

27

SET OF GASKETS

Заводской номер: F524200210180 Количество на модель: 1
F524200210180
1
30

Номер детали на чертеже:

30

LOCK SCREW

Заводской номер: Х483804000000 Количество на модель: 1
Х483804000000
1
31

Номер детали на чертеже:

31

SEALING RING

Заводской номер: Х540009478000 Количество на модель: 1
Х540009478000
1
32

Номер детали на чертеже:

32

LOCK SCREW

Заводской номер: Х494203800000 Количество на модель: 1
Х494203800000
1
33

Номер детали на чертеже:

33

SEALING RING

Заводской номер: Х540004078000 Количество на модель: 1
Х540004078000
1
CRANKCASE Fendt-524 (Xylon) часть1
